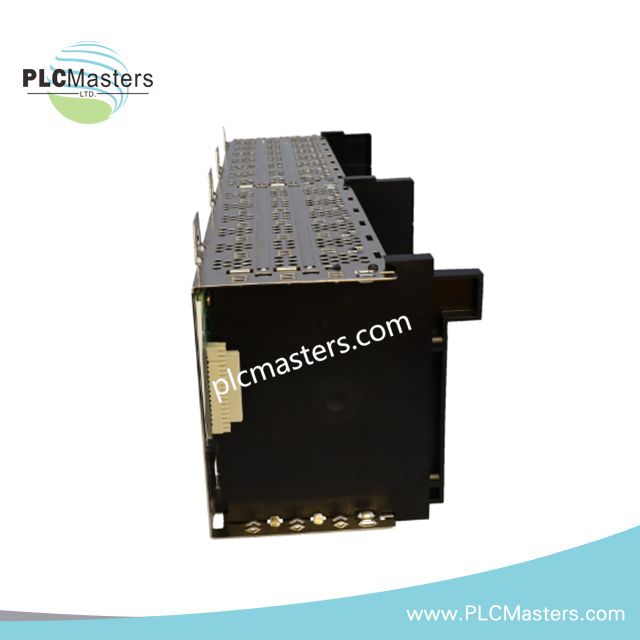

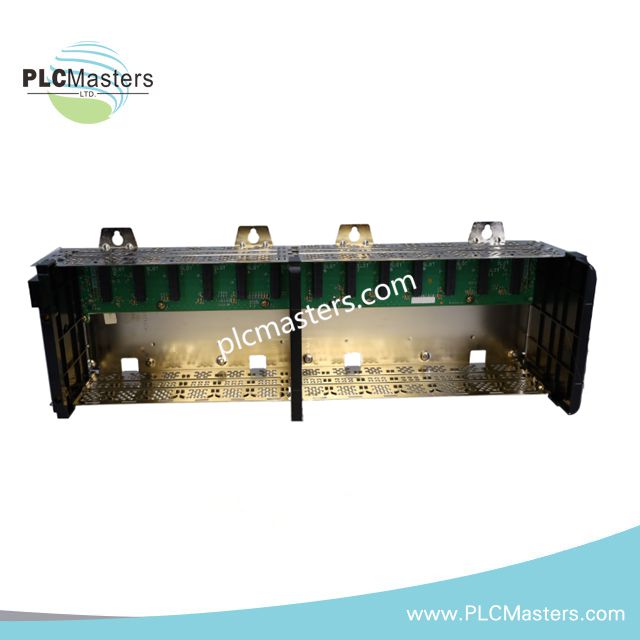

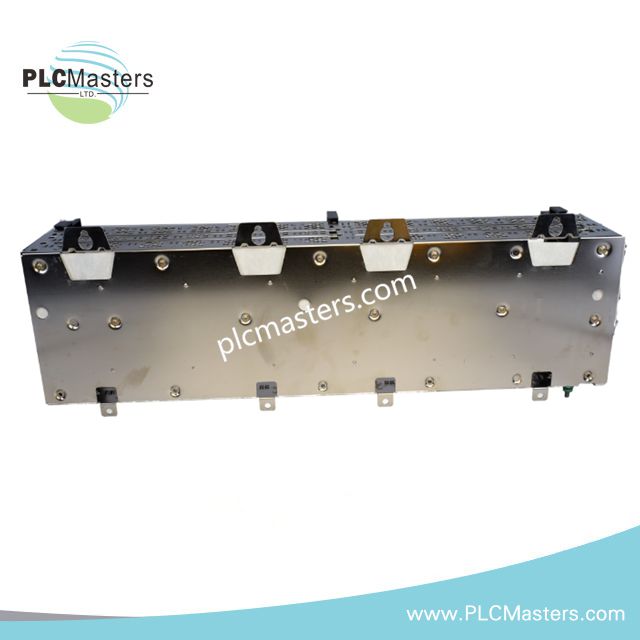

Châssis Allen-Bradley 1756-A13/K ControlLogix

Configuré pour l'expansion modulaire du bus arrière ControlLogix dans des architectures à 13 emplacements, le Allen-Bradley 1756-A13/K (châssis ControlLogix 1756-A13/K ) assure l'exécution physique/électrique directe de l'interconnexion des modules et l'arbitrage de puissance distribué entre les modules I/O, CPU et de communication ControlLogix. Le châssis met en œuvre une structure de bus arrière partagée permettant un échange de données déterministe et une distribution d'énergie synchronisée entre les modules montés horizontalement dans un seul ensemble de rack.

Au sein du système ControlLogix, le châssis prend en charge la distribution multi-rails DC et la coordination des signaux du bus arrière, garantissant l'exécution alignée des tâches cycliques du contrôleur et le transfert des données I/O sur tous les emplacements installés.

Décomposition du suffixe & matrice des modèles

Le suffixe « /K » représente un identifiant de révision de série dans la lignée de la plateforme de châssis 1756. « A13 » définit une configuration de châssis ControlLogix à 13 emplacements. Aucun segment fonctionnel supplémentaire n’est défini par le fabricant pour ce code de commande.

Spécifications matérielles

Communication du bus arrière ControlLogix et mise à l’échelle de la densité I/O

Le châssis 1756-A13/K met en œuvre une architecture de bus arrière unifiée où tous les modules installés partagent un bus électrique et temporel synchronisé. Les rails du bus arrière à 1,2 VDC et 3,3 VDC supportent les domaines logiques internes, tandis que les rails à 5,1 VDC et 24 VDC distribuent l’alimentation des modules I/O et auxiliaires. Le bus arrière ControlLogix fonctionne avec une planification déterministe, permettant un échange de données coordonné entre les modules sans câblage inter-module discret.

La mise à l’échelle de la densité I/O est réalisée via une architecture basée sur les emplacements, où jusqu’à 13 modules fonctionnent sous un bus de communication partagé, maintenant une exécution de balayage alignée entre les sous-systèmes contrôleur et I/O.

Questions fréquemment posées (FAQ)

Q : Le 1756-A13/K supporte-t-il le remplacement à chaud des modules ?
R : Oui. L’architecture ControlLogix permet l’insertion et le retrait à chaud. La gestion de l’état électrique est assurée au niveau du firmware des modules, pas par le châssis.

Q : Les rails d’alimentation du bus arrière sont-ils isolés par emplacement ?
R : Non. Le châssis fournit une distribution partagée du bus arrière. Les limites de courant sont appliquées par rail et par emplacement selon la charge du système.

Q : Le châssis assure-t-il une isolation électrique d’emplacement à emplacement ?
R : Non. L’isolation est mise en œuvre au sein des modules individuels. Le châssis fonctionne comme une structure de bus arrière commune.

Directives d’installation sur site

• Installer le châssis uniquement en orientation horizontale conformément aux contraintes de conception mécanique

• Assurer la bonne terminaison des conducteurs de terre fonctionnelle 8 AWG et de terre de protection 14 AWG

• Vérifier l’alignement du connecteur du bus arrière avant l’insertion des modules pour éviter la déformation des broches

• Maintenir un dégagement dans l’armoire pour favoriser le flux d’air en raison de la conception ouverte du châssis

• Répartir les modules à forte charge sur les emplacements pour éviter une sollicitation localisée des rails du bus arrière

• Garantir l’intégrité de la mise à la terre de l’armoire pour minimiser le couplage de bruit électrique dans le bus arrière
