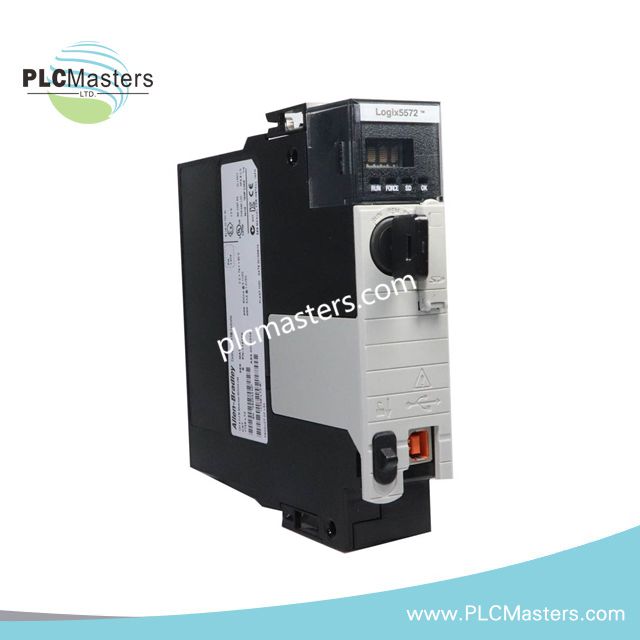

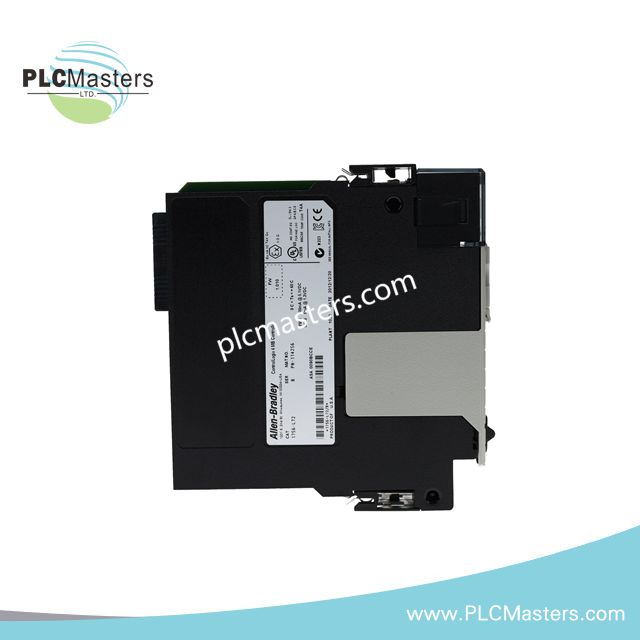

Module contrôleur ControlLogix Allen-Bradley 1756-L72

Présentation

Le 1756-L72 d’Allen-Bradley est un contrôleur d’automatisation programmable haute capacité de la plateforme ControlLogix, conçu pour les applications de contrôle industriel exigeantes nécessitant des capacités de traitement avancées, une prise en charge étendue des communications et une architecture système évolutive.

Conçu pour les environnements d’automatisation intégrée, le contrôleur prend en charge l’exécution multitâche, les communications haut débit sur le fond de panier et l’interopérabilité transparente sur les réseaux EtherNet/IP, ControlNet, DeviceNet, DH+ et d’E/S déportées. Le module convient à l’automatisation des procédés, au contrôle des machines, aux systèmes d’emballage, à la manutention des matériaux et aux systèmes de contrôle distribué à l’échelle de l’usine.

Le contrôleur s’installe directement dans un châssis ControlLogix standard et prend en charge les configurations de systèmes redondants pour une fiabilité opérationnelle accrue.

Caractéristiques principales

• 4 Mo de mémoire utilisateur pour le stockage de programmes logiques et d’applications de grande envergure

• Prend en charge jusqu’à 32 tâches continues, périodiques ou événementielles

• Permet jusqu’à 100 programmes par tâche

• Port de programmation USB 2.0 intégré

• Prend en charge jusqu’à 500 connexions de contrôleur

• Compatible avec plusieurs protocoles de communication industriels

• Entièrement compatible avec les systèmes redondants ControlLogix

• Affichage d’état alphanumérique à quatre caractères

• Performances de communication haut débit sur le fond de panier

• Large plage de températures de fonctionnement pour les environnements industriels

Spécifications techniques

Capacités de communication

Le contrôleur  1756-L72 est conçu pour les réseaux industriels intégrés et prend en charge un large éventail de plateformes de communication Allen-Bradley. Selon les modules de communication installés, le contrôleur peut communiquer avec :

• Systèmes de contrôle distribués EtherNet/IP

• Réseaux déterministes ControlNet

• Équipements de terrain DeviceNet

• Systèmes existants Data Highway Plus

• Architectures d’E/S distantes

• Réseaux de synchronisation de mouvements SynchLink

Cette flexibilité permet une migration simplifiée depuis d’anciennes plateformes d’automatisation tout en maintenant la compatibilité avec l’infrastructure existante de l’usine.

Domaines d’application

Les applications typiques du  1756-L72 incluent :

• Systèmes de fabrication à grande vitesse

• Lignes d’automatisation des processus

• Systèmes d’emballage et de convoyage

• Traitement de l’eau et des eaux usées

• Installations pétrolières et gazières

• Équipements de production automobile

• Systèmes de manutention

• Environnements de contrôle hybrides des processus et des équipements discrets

Remarques d’installation

Le contrôleur est destiné à être installé dans un châssis ControlLogix et nécessite un module d’alimentation approprié ainsi qu’une configuration de fond de panier adaptée. Une mise à la terre, une ventilation et une protection du boîtier adéquates doivent être assurées conformément aux directives d’installation de Rockwell Automation.

FAQ

Le 1756-L72 prend-il en charge la communication Ethernet ?

Oui. La communication Ethernet est prise en charge par des modules de communication ControlLogix EtherNet/IP compatibles.

Ce contrôleur peut-il être utilisé dans des systèmes redondants ?

Oui. Le  1756-L72 prend entièrement en charge les configurations redondantes de contrôleurs ControlLogix.

Quel logiciel de programmation est compatible avec ce contrôleur ?

Les plateformes logicielles Studio 5000 Logix Designer et RSLogix 5000 sont couramment utilisées pour la programmation et la configuration.

Le port USB est-il utilisé pour la programmation ?

Oui. Le port USB 2.0 intégré permet une connexion directe pour la programmation et la maintenance locales.
