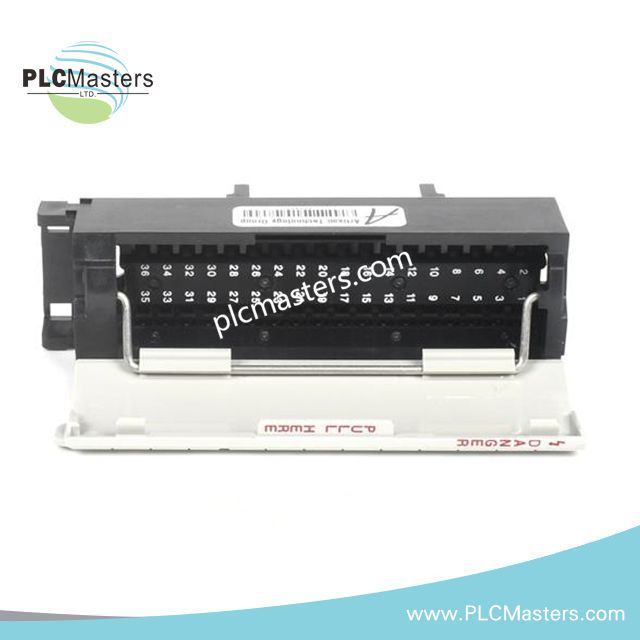

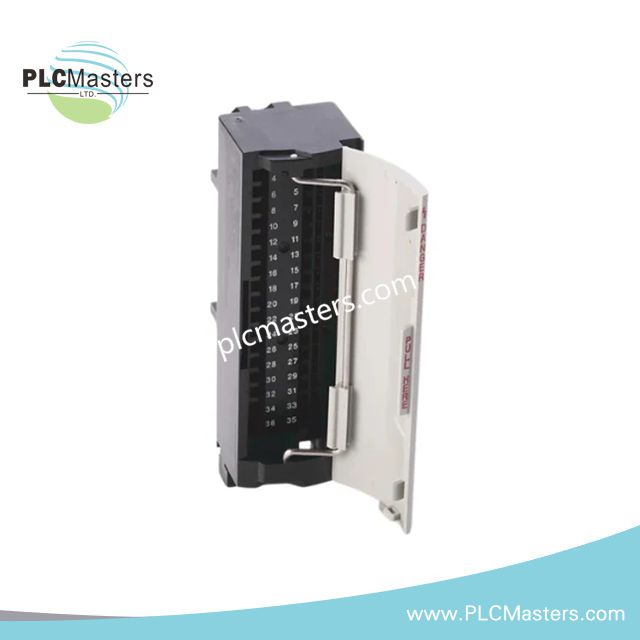

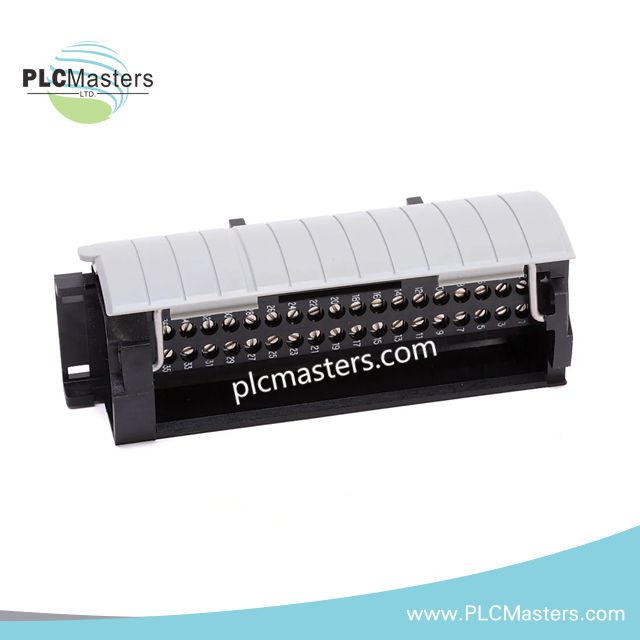

Module RTB ControlLogix Allen-Bradley 1756-TBS6H
$123.00
$320.00
Description
Présentation
Le 1756-TBS6H d'Allen-Bradley est un bornier amovible (RTB) conçu pour une utilisation avec les modules E/S ControlLogix. Cet ensemble de bornes à ressort à pince offre des connexions de câblage terrain sécurisées tout en simplifiant l'installation, la maintenance et les procédures de remplacement des modules dans les systèmes d'automatisation ControlLogix.
Construit avec un profil à profondeur standard, le RTB prend en charge les configurations de câblage conventionnelles des armoires de contrôle et accepte les tailles de fils industrielles standard. Le module dispose d'une configuration à 36 bornes conçue pour les applications E/S à haute densité nécessitant une terminaison de signal fiable et une gestion efficace du câblage.
Caractéristiques principales
-
Conception de bornier amovible 36 positions
-
Technologie de terminaison de fils à ressort à pince
-
Compatible avec les modules E/S ControlLogix
-
Boîtier à profondeur standard pour câblage de panneau conventionnel
-
Prend en charge la terminaison d'un conducteur par point
-
Adapté aux systèmes d'automatisation industrielle et de contrôle des procédés
-
Simplifie les opérations de maintenance et de remplacement sur site
-
Conçu pour une rétention sécurisée des fils résistante aux vibrations
Spécifications techniques
| Spécifications | Détails |
|---|---|
| Marque | Allen-Bradley |
| Famille de produits | ControlLogix |
| Numéro de modèle | 1756-TBS6H |
| Type de produit | Bornier amovible |
| Style bornier | Ressort à pince |
| Nombre de positions | 36 |
| Type de connexion | Conducteur unique par borne |
| Plage de fils compatible | Cuivre 36 à 18 AWG |
| Plage alternative de fils | 23 à 14 AWG |
| Section de fil recommandée | 20 AWG |
| Courant sur le bus arrière @ 5 V CC | 1200 mA |
| Courant sur le bus arrière @ 24 V CC | 2,5 mA |
| Dissipation maximale de puissance | 6,19 watts |
| Température de fonctionnement | 0°C à 60°C |
| Température de fonctionnement | 32°F à 140°F |
| Type d'armoire | Style ouvert |
| Poids | 0,11 kg |
Câblage et installation
Le 1756-TBS6H bornier est conçu pour une intégration directe avec les modules E/S ControlLogix compatibles nécessitant une terminaison de câblage amovible côté terrain. Le mécanisme à ressort réduit le temps d'installation par rapport aux bornes à vis tout en aidant à maintenir un contact électrique stable en conditions de vibration.
Sa structure amovible permet aux techniciens de remplacer les modules E/S sans déconnecter le câblage terrain, minimisant ainsi les temps d'arrêt lors des opérations de maintenance.
Domaines d'application
Applications typiques :
-
Armoires de commande PLC
-
Systèmes d'E/S distribués
-
Automatisation de la fabrication
-
Équipements d'emballage
-
Systèmes de manutention
-
Installations de contrôle de processus
-
Panneaux de contrôle des services publics et des infrastructures
-
Assemblages de câblage industriel à haute densité
Informations environnementales et de montage
Le 1756-TBS6H est conçu pour une installation à l'intérieur d'enceintes industrielles protégées. En raison de sa construction ouverte, le module doit être monté dans des armoires de commande correctement classées offrant une protection contre la poussière, l'humidité et les interférences électriques.
FAQ
Quel type de connexion de fil utilise le 1756-TBS6H ?
Le module utilise une technologie de connexion à ressort pour une installation de fils sécurisée et efficace sans outil.
Combien de bornes sont disponibles sur ce module RTB ?
Le 1756-TBS6H comprend 36 positions de bornes.
Peut-on connecter plusieurs conducteurs à un seul terminal ?
Non. Le bornier est conçu pour supporter un conducteur par point de connexion.
Quelles tailles de fils sont compatibles avec ce RTB ?
Le module prend en charge plusieurs plages de câblage, notamment des conducteurs de 36 à 18 AWG et de 23 à 14 AWG selon le type de fil et les exigences de l'application.
S'agit-il d'un bornier à profondeur standard ou à profondeur étendue ?
Le 1756-TBS6H est un RTB à profondeur standard destiné aux agencements de câblage d'armoires conventionnels.
