Module d'entrée analogique universel Allen-Bradley 1762sc-IF8U
$123.00
$320.00
Description

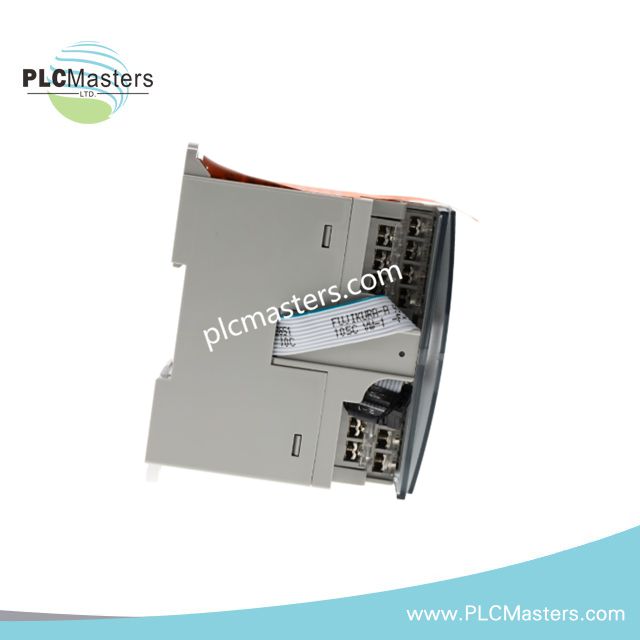

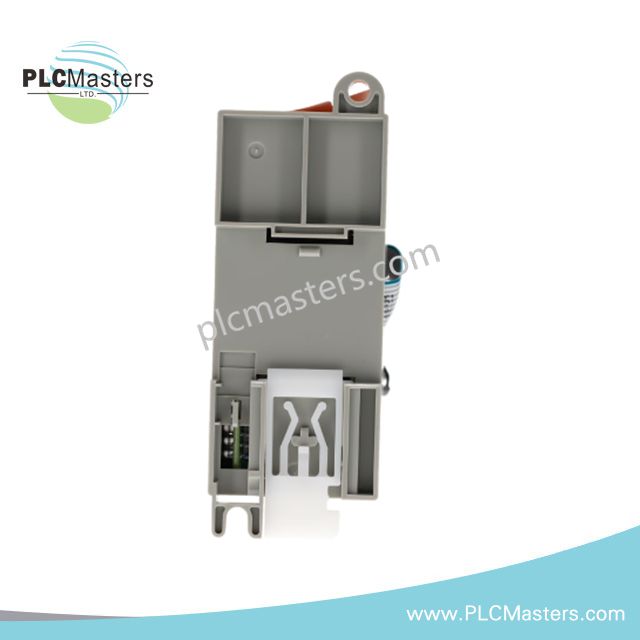

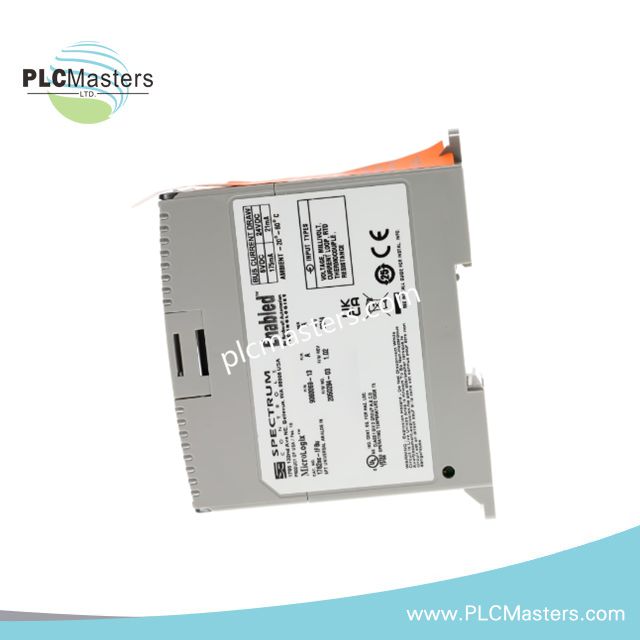

Module d'entrée analogique universel Allen-Bradley 1762sc-IF8U
Configuré pour l'acquisition analogique multi-signaux dans les systèmes d'extension MicroLogix 1762, le Allen-Bradley 1762sc-IF8U (1762sc-IF8U Module d'entrée analogique universel) fournit une mesure électrique directe des signaux de tension, courant, thermocouple, RTD et résistance. Le module prend en charge huit canaux d'entrée configurables pour les plateformes de contrôleur MicroLogix 1100, 1200 et 1400.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 1762sc-IF8U |
| Marque | Allen-Bradley |
| Origine | USA |
| Poids | 0,33 lbs |
| Consommation d'énergie | 1,4 W dissipation thermique maximale |
| Type de produit | Module d'entrée analogique universel |
| Gamme de produits | Extension MicroLogix 1200 / 1762 |
| Nombre de canaux | 8 canaux d'entrée analogique |
| Types d'entrée | Tension, Courant, Thermocouple, RTD, Résistance |
| Plages d'entrée de tension | +/-50 mV, +/-100 mV, 0-5 V, 1-5 V, +/-10 V, 0-10 V |
| Plages d'entrée de courant | 4-20 mA, 0-20 mA |
| Plages d'entrée de résistance | 0-150 Ohms, 0-1000 Ohms, 0-3000 Ohms |
| Entrées RTD | Jusqu'à 4 entrées RTD/Résistance (2, 3 ou 4 fils) |
| Types de thermocouples | J, K, T, B, E, R, S, N, C |
| Résolution | 16 bits |
| Filtres d'entrée | 4 Hz, 17 Hz, 62 Hz, 470 Hz |
| Temps de mise à jour du canal | 495 ms, 135 ms, 45 ms, 20 ms |
| Méthode de montage | Interface d'extension MicroLogix 1762 |
| Câble recommandé | Fil d'extension TC torsadé blindé ou équivalent Belden 8761 |
Fonctionnalités d'intégration EtherNet/IP et contrôle industriel
Le 1762sc-IF8U étend la densité d'E/S MicroLogix en fournissant huit canaux d'entrée analogique universels dans la plateforme d'extension 1762. Le module accepte plusieurs types de signaux de terrain via des canaux d'entrée configurables, réduisant ainsi le besoin de modules d'interface analogique séparés.
Le module prend en charge l'intégration au système PLC Allen-Bradley via le bus d'extension MicroLogix. La compatibilité du firmware flash et les paramètres de configuration du contrôleur définissent le comportement de communication pris en charge entre le module d'extension et le contrôleur hôte.
Questions fréquemment posées (FAQ)
Q : Quels signaux d'entrée le Allen-Bradley 1762sc-IF8U peut-il traiter ?
R : Le module prend en charge les signaux d'entrée de tension, courant, thermocouple, RTD et résistance via des canaux analogiques configurables.
Q : Combien de canaux RTD ou résistance peuvent être utilisés avec le 1762sc-IF8U ?
R : Le module prend en charge jusqu'à quatre entrées RTD ou résistance lorsqu'il est configuré pour des connexions capteurs 2 fils, 3 fils ou 4 fils.
Q : Quelle est la résolution de conversion analogique du 1762sc-IF8U ?
R : Le module offre une résolution d'entrée analogique de 16 bits pour la mesure des signaux.
Directives d'installation sur le terrain
Installez le module 1762sc-IF8U sur une interface d'extension MicroLogix 1762 compatible selon la procédure d'installation du contrôleur. Vérifiez la compatibilité du firmware du contrôleur et de l'extension avant la configuration.
Utilisez un câblage torsadé blindé pour les signaux de thermocouple et un câble analogique blindé approprié pour les entrées RTD, tension et courant. Connectez les blindages des câbles selon la méthode de mise à la terre du panneau de contrôle pour réduire les interférences électromagnétiques.
Séparez le câblage des signaux analogiques des conducteurs haute tension et des circuits de commutation. Confirmez le type de câblage du capteur, la polarité et la configuration des canaux avant d'appliquer les signaux de terrain.
