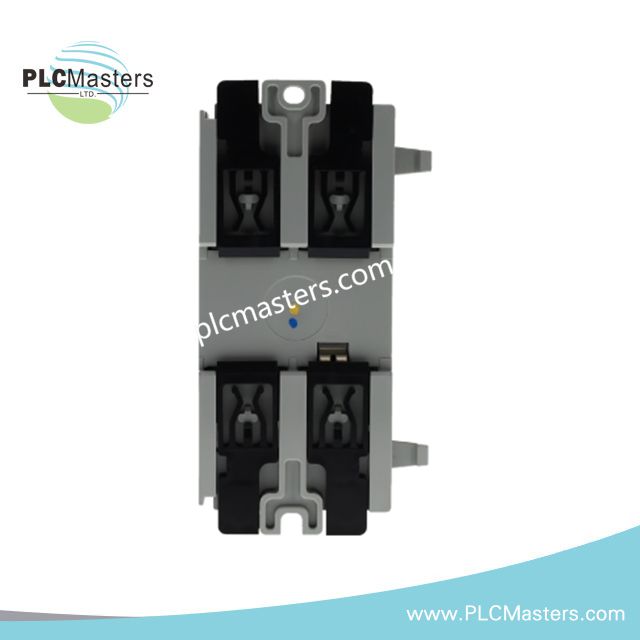

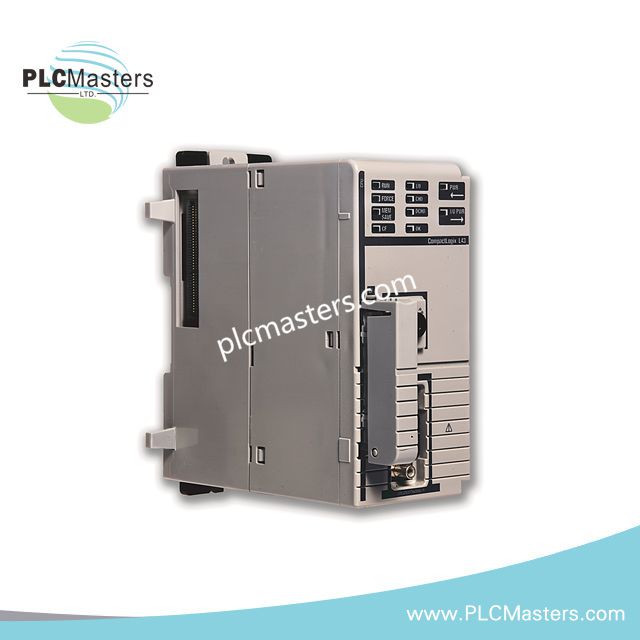

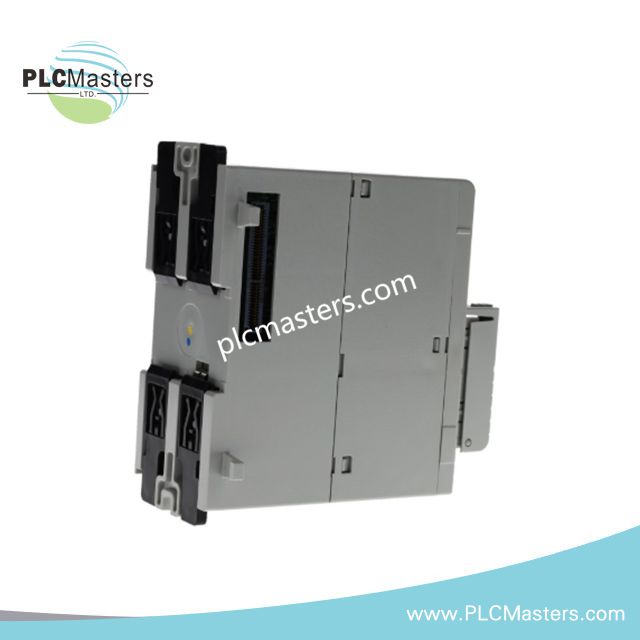

Module processeur CompactLogix Allen-Bradley 1768-L43
$123.00
$320.00
Description
Module processeur Allen-Bradley 1768-L43 CompactLogix
Le Allen-Bradley 1768-L43 sert de module processeur principal 1768-L43 utilisé pour exécuter le traitement de la logique du contrôleur et la gestion de la communication sur les plateformes CompactLogix. Le processeur assure la coordination locale des E/S, le contrôle des modules de communication et la gestion des données multi-réseaux via les protocoles industriels pris en charge.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 1768-L43 |
| Marque | Allen-Bradley |
| Origine | USA |
| Poids | 0,75 lbs |
| Consommation électrique | 31,3 W |
| Type de produit | Module processeur |
| Série de produit | CompactLogix |
| Mémoire | 2 MB |
| Emplacements 1768 | 2 emplacements |
| Modules de communication 1768 maximum | 2 modules |
| Connexions maximum | 250 connexions |
| Modules E/S locaux et distants 1769 maximum | 16 modules |
| Bancs d’E/S maximum | 2 bancs d’E/S |
| Courant du backplane | 1,3 A à 24 V |
| Dissipation de puissance | 6,3 W |
| Tension d’isolation | 30 V |
| Port de communication | 1 port série RS-232 |
| Protocoles de communication | EtherNet/IP, ControlNet, DeviceNet, DF1, ASCII |
| Style de montage | Rail DIN / Montage sur panneau |
Réseaux déterministes EtherNet/IP et architecture du contrôleur
Le processeur 1768-L43 intègre l’architecture du contrôleur CompactLogix avec une capacité modulaire d’expansion de communication et d’E/S. Le processeur prend en charge la communication réseau industrielle déterministe via les interfaces EtherNet/IP, ControlNet et DeviceNet lorsqu’il est associé à des modules de communication compatibles.
L’architecture du contrôleur offre une montée en densité des E/S grâce au support de jusqu’à 16 modules d’E/S 1769 locaux et distants ainsi que plusieurs bancs d’E/S. La structure de communication du backplane gère l’échange de données entre le processeur, les modules de communication et les dispositifs d’E/S connectés.
La compatibilité du firmware flash au sein de la plateforme CompactLogix permet les mises à jour de configuration du contrôleur, le transfert d’applications et la gestion du cycle de vie via des environnements de programmation compatibles. L’interface série RS-232 intégrée prend en charge les protocoles de communication DF1 et ASCII.
Questions fréquemment posées (FAQ)
Q : Combien de modules de communication peuvent être installés avec le processeur 1768-L43 ?
R : Le processeur supporte jusqu’à 2 modules de communication 1768 installés dans le système du contrôleur.
Q : Quels protocoles de communication sont pris en charge par la plateforme 1768-L43 ?
R : Le processeur prend en charge les options de communication incluant EtherNet/IP, ControlNet, DeviceNet, DF1 et ASCII via des interfaces compatibles.
Q : Combien de modules d’E/S le processeur peut-il supporter ?
R : Le processeur supporte jusqu’à 16 modules d’E/S 1769 locaux et distants répartis sur un maximum de 2 bancs d’E/S.
Directives d’installation sur site
Installez le processeur 1768-L43 sur un rail DIN compatible ou une surface de montage sur panneau conformément aux exigences d’installation du système CompactLogix. Vérifiez la compatibilité de l’alimentation et les connexions du backplane avant de mettre sous tension le contrôleur.
Faites passer le câblage de communication séparément des conducteurs haute tension pour minimiser les interférences électromagnétiques. Utilisez des câbles blindés lorsque cela est requis pour les connexions série et réseau industriel, et terminez les blindages des câbles selon la conception de la mise à la terre du panneau de contrôle.
Confirmez l’adressage des modules, la configuration des E/S et les paramètres de communication avant la mise en service. Maintenez des pratiques de mise à la terre appropriées pour le châssis du contrôleur et les équipements de communication connectés.
Assurez-vous que les conditions d’installation restent dans les limites électriques et mécaniques spécifiées. Évitez l’exposition à des contaminants conducteurs, aux vibrations excessives et aux modifications non autorisées du câblage.
