Module d'interface de communication Data Highway Allen-Bradley 1770-KF2
$123.00
$320.00
Description

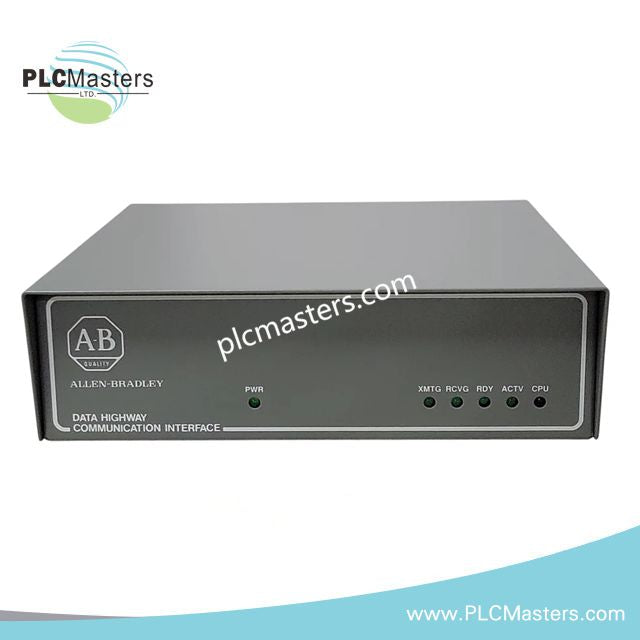

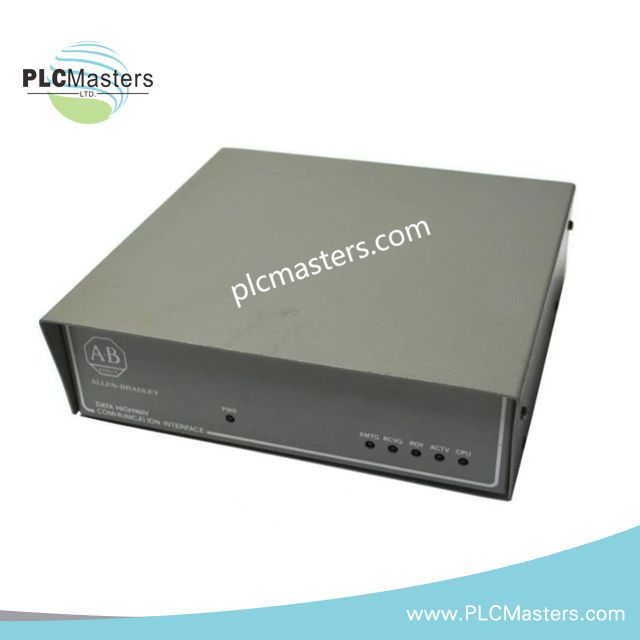

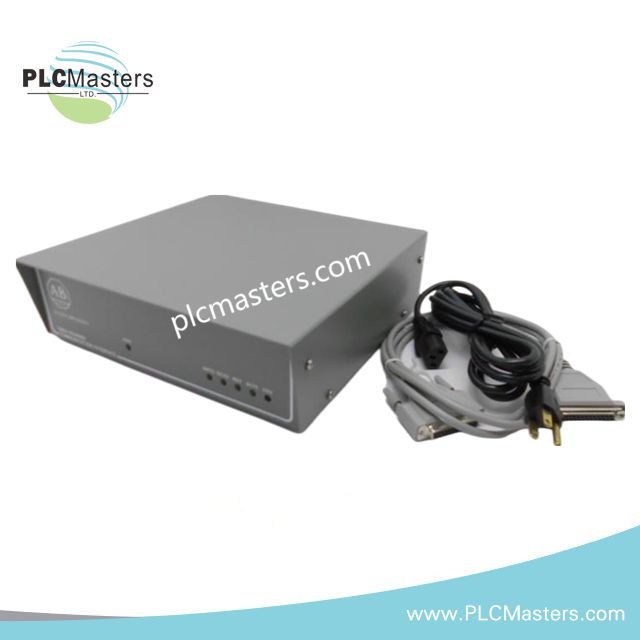

Module d’interface de communication Allen-Bradley 1770-KF2 Data Highway
Le Allen-Bradley 1770-KF2, également référencé sous le nom de 1770-KF2 Module d’interface de communication, fonctionne comme un composant matériel dédié pour l’échange de communication asynchrone Data Highway et Data Highway Plus au sein des plateformes de contrôle PLC-5. Le module offre une conversion d’interface RS-232-C et RS-422-A via des connecteurs EIA D dédiés.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 1770-KF2 |
| Marque | Allen-Bradley |
| Origine | États-Unis |
| Poids | 2,72 kg |
| Température de fonctionnement | 0 à 45 °C |
| Consommation électrique | 0,3 A à 115/230 V AC |
| Type de produit | Module d’interface de communication Data Highway |
| Gamme de produits | PLC-5 |
| Type de module | Module de communication |
| Protocoles de communication | Interface asynchrone Data Highway, Data Highway Plus |
| Interfaces série | RS-232-C et RS-422-A |
| Vitesse de communication Data Highway | 57,6 bps |
| Vitesse du lien de communication entre pairs | 57,6 bps |
| Vitesse du lien asynchrone | 110-9600 bps |
| Fréquence d’alimentation | 50/60 Hz |
| Ports de communication | Connecteur EIA D mâle 15 broches pour Data Highway ; connecteur EIA D mâle 15 broches pour Peer Communication Link ; connecteur EIA D femelle 9 broches pour Data Highway Monitor ; connecteur EIA D mâle 25 broches pour RS-232-C/RS-422-A |
| Méthode de montage | Montage sur table ou surface horizontale |
| Température de stockage | -40 à 85 °C |
| Humidité | 10-80 % sans condensation |
Caractéristiques du réseau de communication PLC
Le 1770-KF2 assure la conversion d’interface de communication asynchrone entre les systèmes PLC Allen-Bradley et les dispositifs externes via les connexions Data Highway, Data Highway Plus, RS-232-C et RS-422-A. Le module prend en charge les architectures de communication PLC-5 et maintient des débits de communication définis pour les dispositifs réseau connectés.
La plateforme Allen-Bradley PLC-5 utilise des interfaces de communication dédiées pour l’échange de données entre contrôleur et dispositifs. Le 1770-KF2 supporte l’intégration de réseaux hérités via des chemins de communication série configurés et des interfaces physiques à connecteurs EIA D.
Questions fréquemment posées
Q : Quelles interfaces de communication sont disponibles sur le 1770-KF2 ?
R : Le module offre les interfaces Data Highway, Peer Communication Link, Data Highway Monitor et les interfaces asynchrones RS-232-C/RS-422-A via plusieurs connecteurs EIA D.
Q : Quelle méthode de montage est spécifiée pour le 1770-KF2 ?
R : Le module est conçu pour un montage sur table ou sur surface horizontale dans un environnement contrôlé tel qu’un bureau ou une salle de contrôle.
Q : Quelle vitesse de communication l’interface asynchrone supporte-t-elle ?
R : L’interface asynchrone RS-232-C/RS-422-A supporte des vitesses de communication de 110 bps à 9600 bps.
Directives d’installation sur site
Installez le 1770-KF2 sur une surface horizontale stable dans l’environnement contrôlé spécifié. Connectez les câbles Data Highway et de communication série selon le type d’interface sélectionné et vérifiez les affectations des broches des connecteurs avant la mise en service.
Séparez les câbles de communication des câbles d’alimentation haute tension pour réduire les interférences électriques. Utilisez des câbles de communication blindés appropriés lorsque nécessaire et terminez les blindages des câbles conformément à la pratique de mise à la terre du système. Confirmez les paramètres de communication, y compris le débit en bauds et la sélection d’interface, avant de connecter les dispositifs externes.
