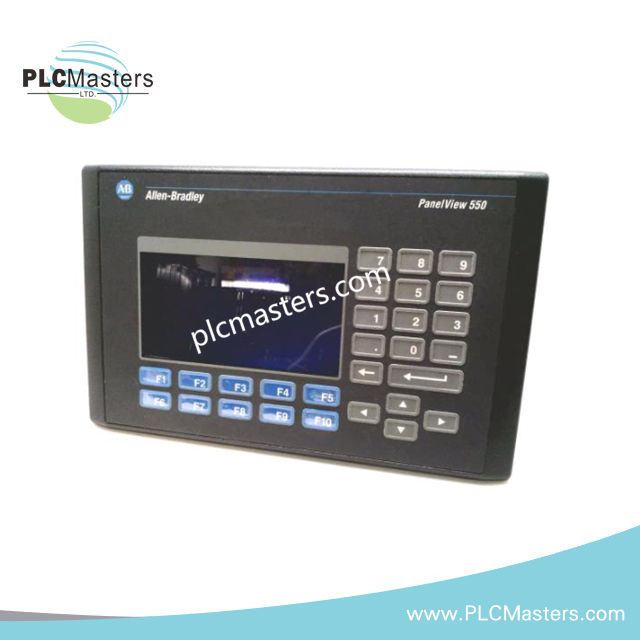

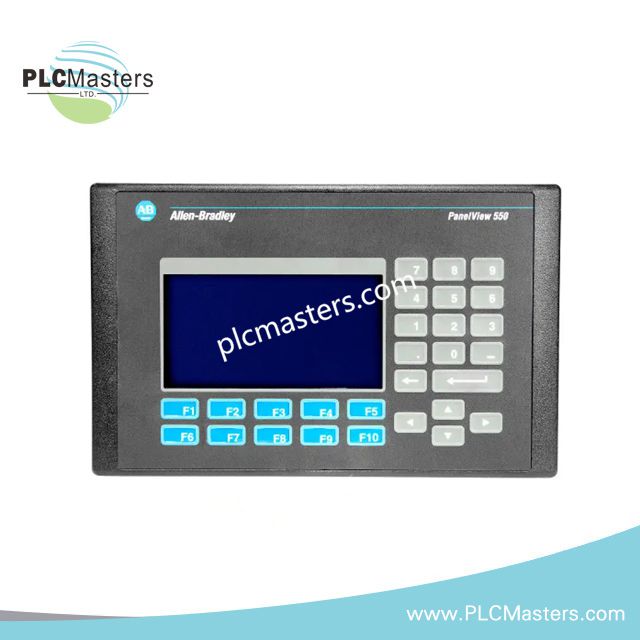

Terminal opérateur standard PanelView 550 Allen-Bradley 2711-K5A1
$123.00
$320.00
Description
Terminal opérateur standard PanelView 550 Allen-Bradley 2711-K5A1
Le Allen-Bradley 2711-K5A1, également référencé sous le numéro de catalogue 2711-K5A1 en tant que terminal opérateur standard PanelView 550, est un composant matériel dédié à l’exécution de l’interface opérateur au sein des réseaux de commande industriels Remote I/O. L’unité fournit une saisie par clavier, un affichage monochrome et des fonctions de communication avec une imprimante via RS-232.
Caractéristiques matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 2711-K5A1 |
| Marque | Allen-Bradley |
| Type de produit | Terminal opérateur standard PanelView 550 |
| Gamme de produits | PanelView 550 |
| Poids | 2,76 lb |
| Type d’affichage | Écran LCD monochrome transflectif avec rétroéclairage LED |
| Taille de l’écran | 5,5 pouces |
| Résolution de l’écran | 256 x 128 pixels |
| Zone d’affichage | 120 x 60 mm |
| Saisie opérateur | Clavier avec 10 touches de fonction (F1-F10) |
| Tension d’entrée | 85-264 V CA |
| Fréquence d’entrée | 47-63 Hz |
| Interfaces de communication | Remote I/O (RIO), port imprimante RS-232 |
| Mémoire d’exécution de l’application | 170 Ko |
| Mémoire non volatile | 240 Ko |
| Durée de vie du rétroéclairage | Durée de vie du rétroéclairage LED : 100 000 h |
| Indice de protection du boîtier | NEMA Type 12/13, Type 4X pour usage intérieur, IP54, IP65 |
| Câble de communication | 2711-NC13 |
Caractéristiques de l’interface industrielle Profinet / EtherNet-IP
Le terminal Allen-Bradley PanelView 550 communique via Remote I/O pour l’échange de données avec le contrôleur et fournit une connectivité RS-232 pour les fonctions d’interface avec une imprimante. Le terminal opérateur traite les données d’exécution de l’application stockées dans la mémoire interne et transfère les informations d’état via le réseau de communication industriel connecté. L’ensemble clavier permet la saisie directe des commandes opérateur grâce à dix touches de fonction dédiées.
La plateforme PanelView 550 prend en charge l’intégration aux systèmes de commande industriels au moyen de méthodes de communication d’E/S déterministes. L’exécution de l’application dépend des paramètres de communication configurés du contrôleur, de la compatibilité du micrologiciel du terminal et des objets d’application installés et stockés dans la mémoire non volatile.
Foire aux questions
Q : Le 2711-K5A1 prend-il en charge le remplacement à chaud pendant le fonctionnement ?
A : Le 2711-K5A1 est conçu comme un terminal opérateur monté sur panneau. La mise hors tension et le remplacement doivent être effectués conformément à la procédure d’arrêt électrique de la machine. Le fonctionnement avec remplacement à chaud n’est pas spécifié pour ce terminal.
Q : Quelles interfaces de communication sont disponibles sur le 2711-K5A1 ?
A : Le terminal fournit une communication Remote I/O (RIO) pour la connexion au contrôleur ainsi qu’un port RS-232 pour la communication avec une imprimante.
Q : Quel type de matériel de saisie opérateur est installé sur le terminal ?
A : L’unité utilise un ensemble clavier avec dix touches de fonction repérées de F1 à F10 pour la saisie des commandes opérateur.
Directives d’installation sur site
Installez le 2711-K5A1 dans une découpe de panneau adaptée et fixez-le mécaniquement correctement conformément aux exigences du boîtier. Maintenez une séparation entre le câblage de communication et les conducteurs d’alimentation haute tension afin de réduire les interférences électriques.
Raccordez le câble de communication Remote I/O en utilisant la méthode de câblage d’interface spécifiée et vérifiez les pratiques de blindage conformément à la norme d’installation du système de commande industriel. Le câblage RS-232 doit être acheminé séparément des sources électriques fortement perturbatrices.
Avant de mettre le terminal sous tension, vérifiez que la tension d’alimentation appliquée correspond à la plage d’entrée spécifiée de 85-264 V CA. Vérifiez la mise à la terre de protection, l’étanchéité du boîtier et l’acheminement des câbles avant la mise en service de l’interface opérateur.
