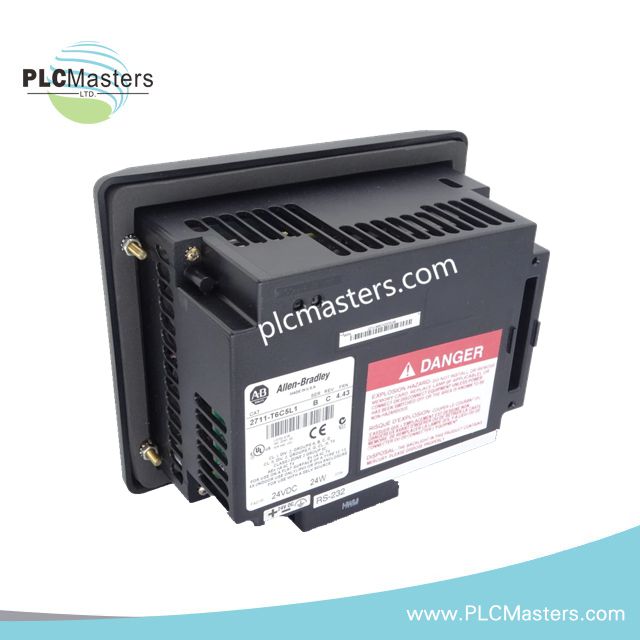

Terminal opérateur standard PanelView 600 Allen-Bradley 2711-T6C5L1
$123.00
$320.00
Description
Terminal opérateur standard PanelView 600 Allen-Bradley 2711-T6C5L1
Configuré pour les fonctions de saisie opérateur et d’affichage des systèmes à terminal PanelView Standard, l’Allen-Bradley 2711-T6C5L1 (terminal opérateur 2711-T6C5L1) est doté d’un écran TFT couleur, d’un écran tactile résistif et d’une interface de communication RS-232 DH-485.
Caractéristiques matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 2711-T6C5L1 |
| Marque | Allen-Bradley |
| Type de produit | Terminal opérateur standard PanelView 600 |
| Gamme de produits | PanelView 600 |
| Famille de produits | Terminaux PanelView Standard |
| Série | A, B, C, D, E, F, G, H, I, J, K, L |
| Poids | 2,31 lb |
| Type d’écran | TFT à matrice active avec rétroéclairage CCF |
| Taille de l’écran | 5 pouces |
| Zone d’affichage | 115 x 87 mm |
| Résolution | 320 x 240 pixels |
| Couleur d’affichage | Couleur |
| Rétroéclairage | CCF remplaçable sur site, demi-vie de 50 000 h à 25 °C |
| Type d’entrée | Tactile |
| Écran tactile | Résistif analogique |
| Grille tactile | 16 colonnes x 8 lignes, 128 cellules |
| Taille des cellules tactiles | 20 x 30 pixels |
| Mémoire d’application | 190 Ko pour l’exécution des applications ; 240 Ko de mémoire non volatile |
| Port de communication | RS-232 |
| Protocole de communication | DH-485 |
| Câble de communication | 2711-NC13 |
| Plage de tension d’entrée | 18-32 VCC |
| Alimentation nominale | 24 VCC |
| Consommation électrique | 24 W maximum ; 1,0 A à 24 VCC |
| Température de fonctionnement | 0 à 55 °C |
| UPC | 611320217858 |
Interface opérateur PanelView 600 et communication DH-485
Le 2711-T6C5L1 utilise un écran tactile résistif analogique pour permettre à l’opérateur d’interagir directement avec les objets d’application configurés.
L’écran TFT à matrice active offre une résolution de 320 x 240 pixels dans une zone d’affichage de 115 x 87 mm.
L’interface RS-232 prend en charge la communication DH-485 pour la connexion aux architectures de commande Allen-Bradley compatibles.
Le câble 2711-NC13 fourni est identifié comme le câble de communication destiné à cette configuration de terminal.
Le terminal accepte une alimentation d’entrée de 18-32 VCC, 24 VCC étant la tension d’alimentation nominale spécifiée.
Foire aux questions
Q : Quelle tension d’alimentation le 2711-T6C5L1 requiert-il ?
R : La plage d’entrée spécifiée est de 18-32 VCC, avec une alimentation nominale de fonctionnement de 24 VCC.
Q : Quelle interface de communication est fournie ?
R : Le terminal dispose d’un port de communication RS-232 configuré pour la communication selon le protocole DH-485.
Q : Quel type de saisie opérateur ce terminal utilise-t-il ?
R : L’appareil utilise un écran tactile résistif analogique avec une grille tactile de 16 colonnes sur 8 lignes.
Directives d’installation sur site
Installez le terminal dans un emplacement mécaniquement stable du panneau, avec un dégagement suffisant pour le câblage et l’accès nécessaire à la maintenance.
Vérifiez que l’alimentation CC externe reste dans la plage d’entrée spécifiée de 18-32 VCC en fonctionnement normal.
Utilisez des pratiques de câblage adaptées aux équipements de commande CC basse tension et protégez le câblage de communication des conducteurs à courant élevé.
Lorsque cela est possible, acheminez le câblage de communication RS-232 séparément des circuits d’alimentation des moteurs, contacteurs et autres circuits générant des niveaux élevés de bruit.
Raccordez les blindages des câbles conformément à l’architecture de mise à la terre spécifiée pour le système de commande associé.
Vérifiez l’insertion correcte des connecteurs et la protection contre les contraintes mécaniques des câbles avant de mettre le terminal sous tension.
N’effectuez pas de raccordement ou de débranchement du câblage sur site lorsque l’équipement est sous tension, sauf si la documentation applicable de l’équipement autorise explicitement cette procédure.
Vérifiez les paramètres de communication DH-485 configurés ainsi que la connexion physique avant de mettre le terminal en service.
