Terminal opérateur PanelView Plus 1000 Allen-Bradley 2711P-K10C4D1

Terminal opérateur Allen-Bradley 2711P-K10C4D1 PanelView Plus 1000

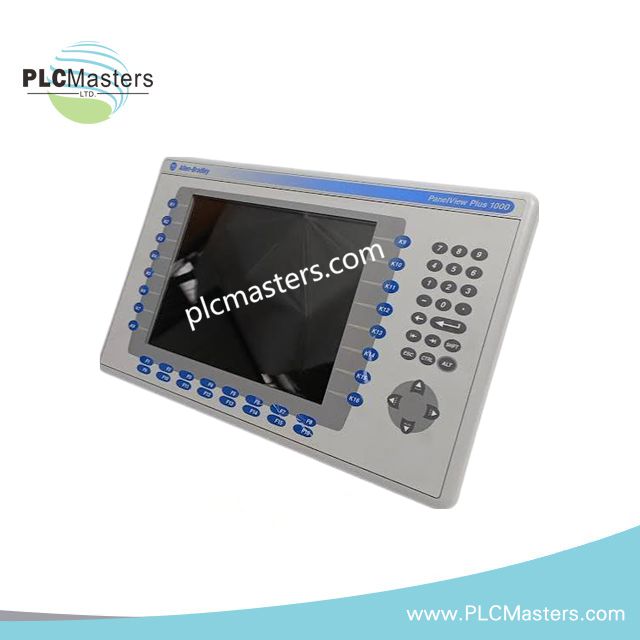

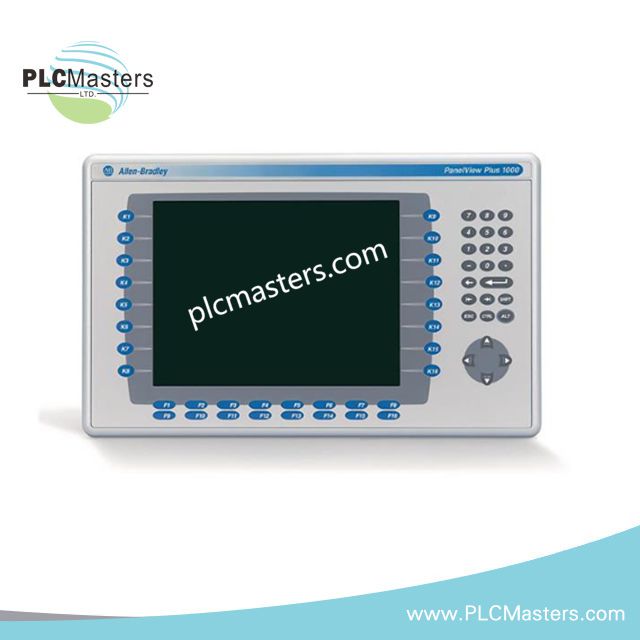

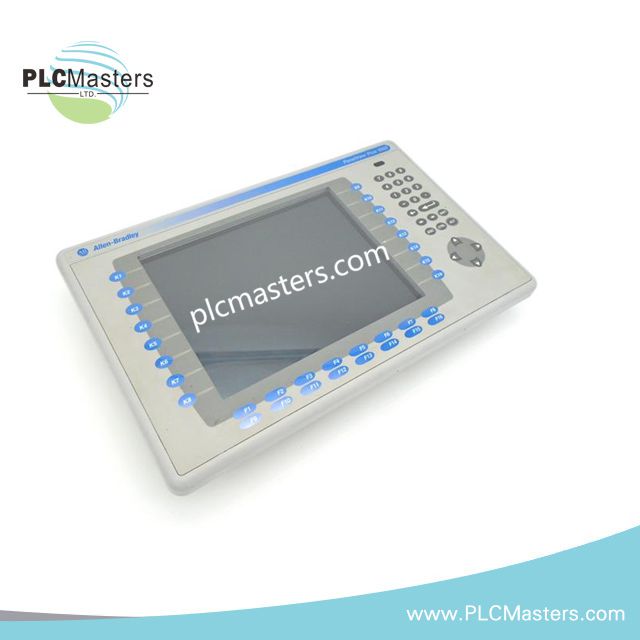

Le Allen-Bradley 2711P-K10C4D1, également référencé sous le nom de terminal opérateur 2711P-K10C4D1 PanelView Plus 1000, fournit une saisie opérateur au clavier, un écran LCD TFT couleur de 10,4 pouces, ainsi que des communications Ethernet et RS-232 à partir d’une source d’alimentation de 18-32 VCC.

Caractéristiques matérielles

Compatibilité de la mémoire Flash et du firmware

Le 2711P-K10C4D1 contient 32 Mo de mémoire Flash et 32 Mo de RAM, tandis que la spécification fournie indique également une mémoire totale de 64 Mo. La compatibilité du firmware doit être vérifiée en fonction de la révision matérielle du PanelView Plus 1000 installé avant toute modification du firmware. Les données fournies n’identifient pas les limites associées à des révisions spécifiques du firmware.

Le terminal fournit des interfaces de communication Ethernet, RS-232, USB, DH+, E/S distantes et DH485. Le protocole de communication utilisé et la configuration du contrôleur connecté doivent correspondre au port physique sélectionné et à la configuration système installée.

Foire aux questions

Q : Quelle tension d’entrée est spécifiée pour le 2711P-K10C4D1 ?

R : Les spécifications fournies indiquent une plage d’alimentation d’entrée de 18-32 VCC, avec une autre indication de plage de tension d’entrée de 18-30 VCC.

Q : Quel type de saisie opérateur le terminal fournit-il ?

R : Le terminal utilise un clavier physique avec des touches de fonction F1-F16 et K1-K16, des touches numériques, des touches de caractères spéciaux, ainsi que les fonctions Retour arrière, Entrée, Tabulation et Maj. La durée de vie indiquée du clavier est de 1 million d’appuis.

Q : Le terminal prend-il en charge les communications Ethernet et RS-232 ?

R : Oui. Ethernet et RS-232 sont explicitement répertoriés comme interfaces de communication. Les données fournies mentionnent également les ports de communication DH+, E/S distantes, DH485 et USB.

Consignes d’installation sur site

• Vérifiez que l’alimentation CC disponible respecte la plage d’entrée spécifiée de 18-32 VCC avant de mettre le terminal sous tension.
• Utilisez un câblage et une protection contre les surintensités adaptés à l’alimentation CC installée et à la conception du panneau de commande.
• Faites cheminer, lorsque cela est possible, les câbles de communication séparément des câbles de moteurs à fort courant, de contacteurs et d’alimentations à découpage afin de réduire les interférences électriques.
• Conservez les pratiques de blindage et de mise à la terre des câbles conformes au réseau de communication et à la conception électrique de l’installation.
• Vérifiez l’orientation des connecteurs et leur fixation mécanique avant de mettre l’appareil sous tension.
• Vérifiez que l’interface Ethernet, RS-232, USB, DH+, E/S distantes ou DH485 sélectionnée correspond à la configuration du contrôleur et du réseau avant la mise en service.
• Vérifiez la révision du terminal installé avant toute maintenance du firmware ou tout transfert d’application.
• Prévoyez un dégagement suffisant dans le panneau pour le cheminement des câbles et l’accès aux connecteurs.
• Ne mettez pas l’appareil sous tension avant d’avoir inspecté le câblage sur site afin de vérifier la polarité, la continuité et l’absence de courts-circuits accidentels.
• Comme la documentation fournie ne précise ni les dimensions, ni la température de fonctionnement, ni la consommation électrique, utilisez le manuel d’installation applicable et les données de la plaque signalétique pour ces paramètres.
