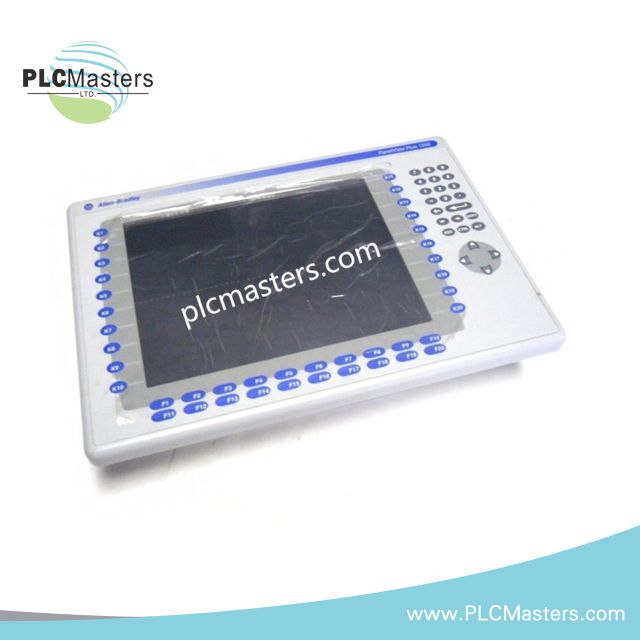

Le Allen-Bradley 2711P-RDB12C, également répertorié sous la référence 2711P-RDB12C en tant que module d’affichage, fournit une fonctionnalité d’affichage couleur pour interface opérateur destinée aux terminaux tactiles et à clavier PanelView Plus 1250 et PanelView Plus 6 1250. Il utilise un écran LCD TFT couleur de 12,1 pouces avec des graphiques de 800 x 600 pixels et une profondeur de couleur de 18 bits.

Spécifications matérielles

Caractéristiques de l’affichage et des entrées PanelView

Le 2711P-RDB12C utilise un écran LCD TFT offrant un format graphique de 800 x 600 pixels et une capacité d’affichage couleur de 18 bits. La zone d’affichage active mesure 246 x 184 mm. La saisie opérateur s’effectue au moyen d’une interface tactile résistive analogique et d’un clavier intégré composé de touches de fonction, de touches de clavier, de touches numériques et de touches de navigation.

L’interface tactile spécifiée est conçue pour 1 million d’actionnements. Les données fournies identifient le module comme un accessoire d’affichage uniquement destiné à la plateforme de terminaux 1250 et ne précisent pas de valeurs indépendantes de consommation électrique ou de caractéristiques environnementales pour le module d’affichage.

Foire aux questions (FAQ)

Q : Avec quels terminaux le 2711P-RDB12C est-il compatible ?
R : Le module est spécifié pour les terminaux tactiles et à clavier PanelView Plus 1250 et PanelView Plus 6 1250.

Q : Quelle résolution d’affichage et quelle profondeur de couleur le module offre-t-il ?
R : Il offre une résolution de 800 x 600 pixels avec des graphiques couleur 18 bits.

Q : Le 2711P-RDB12C comprend-il un revêtement antireflet ?
R : Non. La spécification fournie indique que le revêtement antireflet n’est pas inclus.

Directives d’installation sur site

• Vérifiez que le terminal est bien une configuration compatible PanelView Plus 1250 ou PanelView Plus 6 1250 avant l’installation.
• Coupez l’alimentation électrique du terminal avant de retirer ou d’installer le module d’affichage.
• Protégez la surface de l’écran LCD TFT contre les chocs mécaniques, les pressions excessives et les contaminations pendant la manipulation.
• Préservez les connexions de l’écran et de l’interface tactile de tout débris conducteur et de l’humidité.
• Acheminez les câbles de signal et d’alimentation conformément à la documentation d’installation du terminal et maintenez-les séparés des conducteurs de commutation à haute énergie, lorsque cela est applicable.
• En cas d’utilisation de câbles blindés, raccordez les blindages conformément au schéma de mise à la terre du terminal installé et du panneau de commande.
• Vérifiez que l’ensemble de remplacement est correctement positionné mécaniquement et que tous les connecteurs concernés sont complètement engagés avant de mettre le terminal sous tension.
• N’appliquez pas de produits chimiques de nettoyage directement sur l’écran ou la surface tactile ; utilisez la procédure de nettoyage spécifiée pour le terminal PanelView installé.
