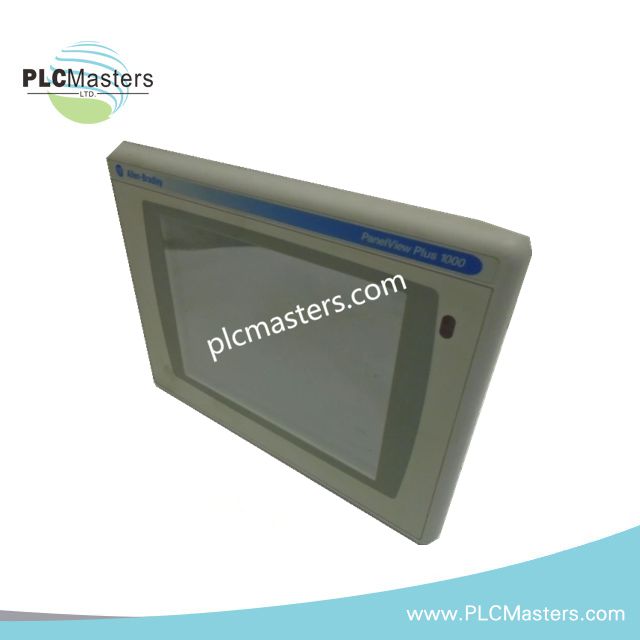

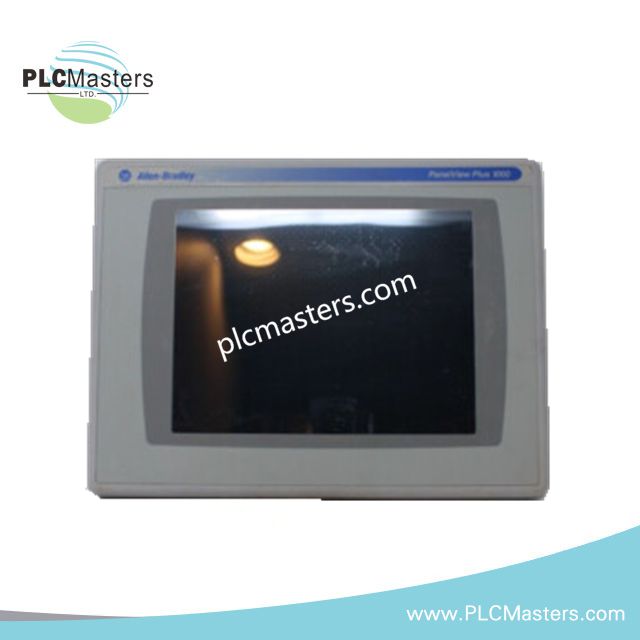

Terminal d’interface opérateur Allen-Bradley 2711P-T10C4A1 PanelView Plus 1000
$123.00
$320.00
Description
Terminal d’interface opérateur Allen-Bradley 2711P-T10C4A1 PanelView Plus 1000
Configuré pour l’interaction des opérateurs via écran tactile sur la plateforme PanelView Plus 1000, le Allen-Bradley 2711P-T10C4A1 (terminal d’interface opérateur 2711P-T10C4A1) fournit un affichage graphique direct et des interfaces de communication physiques.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 2711P-T10C4A1 |
| Marque | Allen-Bradley |
| Série | PanelView Plus 1000 |
| Type de produit | Terminal d’interface opérateur |
| Poids | 6 lb |
| Taille de l’écran | 10.4 po |
| Type d’affichage | Écran tactile couleur |
| Résolution de l’écran | 640 x 480 pixels |
| Type d’entrée | Écran tactile |
| Alimentation d’entrée | 85-264 V CA |
| Plage d’entrée nominale | 100-240 V CA |
| Fréquence | 50/60 Hz |
| Mémoire | 64 Mo |
| Ports de communication | Ethernet et RS-232 |
| Ports USB | 2 |
| Rétroéclairage | 2711P-RL10C2 |
| Câble de communication | 1761-NET-ENI |
| Révisions de la série | Ser A, B, C, D et F |
Caractéristiques de communication et du micrologiciel du PanelView Plus
Le 2711P-T10C4A1 fournit des interfaces Ethernet et RS-232 pour la connexion à des équipements d’automatisation externes et à des appareils série. Le câblage de communication doit respecter les exigences électriques des équipements connectés et du type d’interface.
Le terminal intègre un écran tactile couleur de 10.4 po avec une résolution de 640 x 480 pixels. L’écran tactile permet la saisie directe des commandes par l’opérateur au moyen de l’affichage graphique.
Les données fournies indiquent une mémoire de 64 Mo et deux ports USB. La compatibilité du micrologiciel doit être vérifiée par rapport à la série et à la révision du matériel PanelView Plus installé avant toute modification du micrologiciel.
L’ensemble de rétroéclairage spécifié est le 2711P-RL10C2. Le remplacement ou la maintenance doit préserver la compatibilité des connecteurs et les caractéristiques électriques spécifiées pour l’ensemble du terminal.
Questions fréquentes
Q : Quelle tension d’entrée le 2711P-T10C4A1 accepte-t-il ?
R : Les spécifications fournies indiquent une plage d’entrée de 85-264 V CA, avec une plage de 100-240 V CA également mentionnée.
Q : Quelles interfaces de communication sont fournies ?
R : Le terminal fournit des interfaces de communication Ethernet et RS-232, ainsi que deux ports USB.
Q : Quel matériel d’affichage est installé ?
R : Le terminal utilise un écran tactile couleur de 10.4 po avec une résolution de 640 x 480 pixels.
Directives d’installation sur site
- Vérifier le modèle du terminal et la révision de la série avant l’installation ou toute intervention sur le micrologiciel.
- Confirmer que la tension CA fournie reste dans la plage d’entrée spécifiée de 85-264 V CA.
- Lorsque cela est possible, acheminer séparément le câblage d’alimentation CA et le câblage de communication et de signaux de faible niveau.
- Maintenir une séparation appropriée entre les câbles de communication et les conducteurs de commutation à fort courant.
- Utiliser un câble de communication blindé lorsque le réseau connecté ou la norme de câblage du site l’exige.
- Raccorder les blindages des câbles conformément au schéma de mise à la terre de l’installation et éviter les boucles de terre involontaires.
- Vérifier l’affectation des connecteurs Ethernet et RS-232 avant de mettre les équipements connectés sous tension.
- Fixer mécaniquement le terminal conformément aux exigences d’installation du PanelView Plus.
- Vérifier le fonctionnement de l’écran tactile après le montage, sans exercer de pression mécanique excessive sur l’affichage.
- Vérifier les connexions USB avant la mise en service de tout périphérique connecté.
- Vérifier la compatibilité du micrologiciel avec la série du matériel installé avant d’effectuer les mises à jour du micrologiciel.
