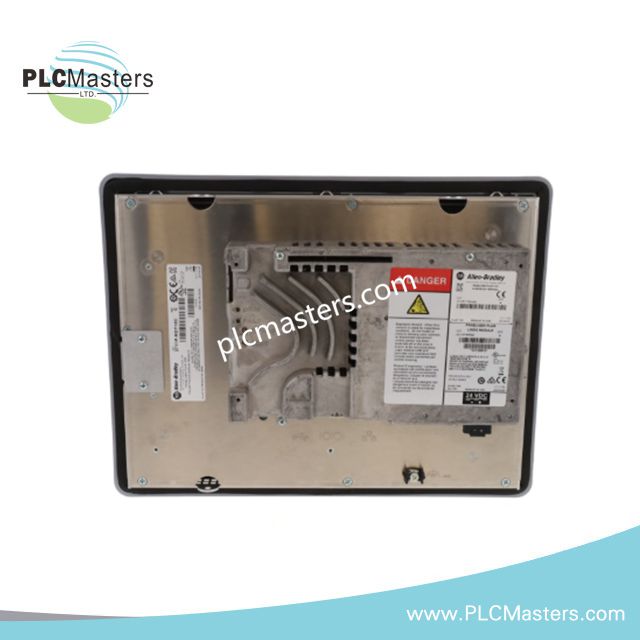

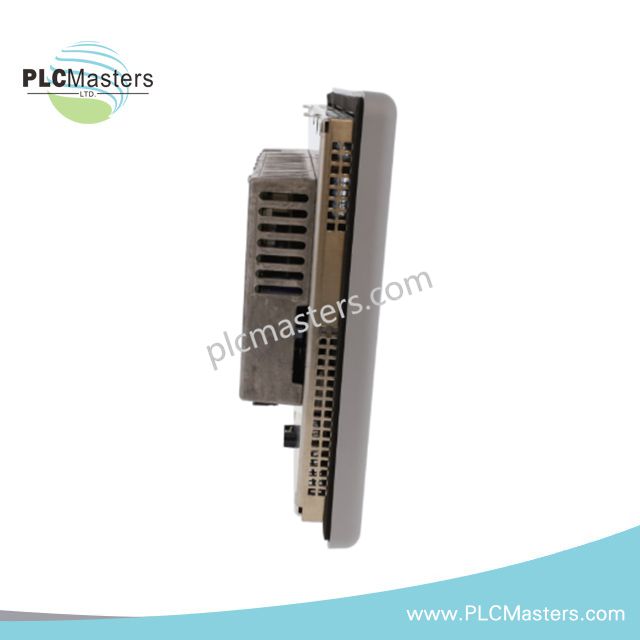

Terminal compact PanelView Plus 6 Allen-Bradley 2711P-T10C4D9

Terminal compact PanelView Plus 6 Allen-Bradley 2711P-T10C4D9

Configuré pour l’interaction des opérateurs via écran tactile et l’échange de données IHM dans les systèmes PanelView Plus 6, l’Allen-Bradley 2711P-T10C4D9 (2711P-T10C4D9 PanelView Plus 1000) offre une visualisation couleur TFT avec des communications Ethernet et RS-232.

Spécifications matérielles

Architecture de communication et d’affichage du PanelView Plus 6

L’écran TFT à matrice active de 10,4 po fournit une visualisation de 640 x 480 pixels via une interface opérateur à écran tactile. Les ports Ethernet et RS-232 permettent la communication avec les équipements de commande et de supervision externes, tandis que la spécification fournie indique un port hôte USB. L’interface de saisie est prévue pour 1 million d’activations tactiles. La mémoire comprend 512 Mo de RAM et 512 Mo de stockage non volatile.

Les plateformes Allen-Bradley PanelView Plus utilisent une communication IHM en réseau pour l’échange de données avec les contrôleurs. Dans la mesure du possible, le câblage Ethernet doit rester séparé des conducteurs à fort courant, des câbles de moteur et des circuits d’alimentation à découpage. Les connexions RS-232 doivent utiliser un câblage blindé approprié et respecter la configuration de câblage d’interface spécifiée.

Les données techniques fournies contiennent des descriptions contradictoires de l’alimentation : le texte d’introduction indique 85-264 V c.a., tandis que la spécification détaillée et la liste des caractéristiques indiquent une entrée de 18-32 V c.c. et de 24 V c.c. La spécification électrique détaillée doit donc être vérifiée par rapport à la plaque signalétique du terminal et à la documentation Allen-Bradley applicable avant la mise sous tension.

Foire aux questions

Q : Quel matériel d’affichage est spécifié pour le 2711P-T10C4D9 ?

R : Le terminal utilise un écran TFT couleur à matrice active de 10,4 po, avec une résolution de 640 x 480 pixels et une saisie tactile.

Q : Quelles interfaces de communication sont spécifiées pour ce terminal ?

R : Les données fournies identifient les interfaces Ethernet, RS-232 et un hôte USB pour la communication avec des appareils externes.

Q : Quelle tension d’alimentation faut-il vérifier lors de l’installation ?

R : La spécification détaillée indique 18-32 V c.c., tandis que la source introductive indique 85-264 V c.a. ; vérifiez la plaque signalétique réelle du terminal avant le raccordement.

Directives d’installation sur site

Installez le terminal dans une découpe de panneau offrant un dégagement suffisant pour l’ensemble d’affichage spécifié et les connexions arrière.

Vérifiez la plaque signalétique du terminal, la documentation de câblage et la spécification d’alimentation avant la mise sous tension, car la source fournie contient des informations contradictoires sur la tension.

Utilisez une alimentation c.c. correctement dimensionnée si l’unité installée est confirmée comme étant la version 18-32 V c.c.

Acheminez les câbles Ethernet, RS-232 et USB à l’écart des conducteurs de moteur, du câblage des contacteurs et des chemins de commutation à fort courant.

Raccordez les blindages des câbles conformément au schéma de mise à la terre du système de commande installé et évitez de créer des boucles de terre involontaires.

Prévoyez un dispositif de retenue pour les câbles de communication afin que les corps des connecteurs ne supportent pas les charges mécaniques des câbles.

Maintenez une ventilation suffisante autour de l’ensemble arrière du terminal et empêchez les débris conducteurs de pénétrer dans les ouvertures ou les connecteurs.

Avant la mise en service, vérifiez le fonctionnement de l’écran tactile, l’état de la liaison Ethernet, le câblage RS-232, le fonctionnement de l’hôte USB et la communication avec le contrôleur.
