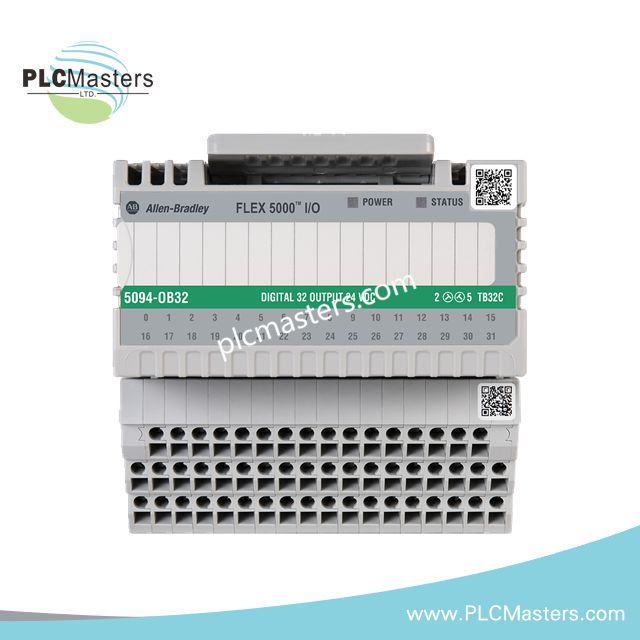

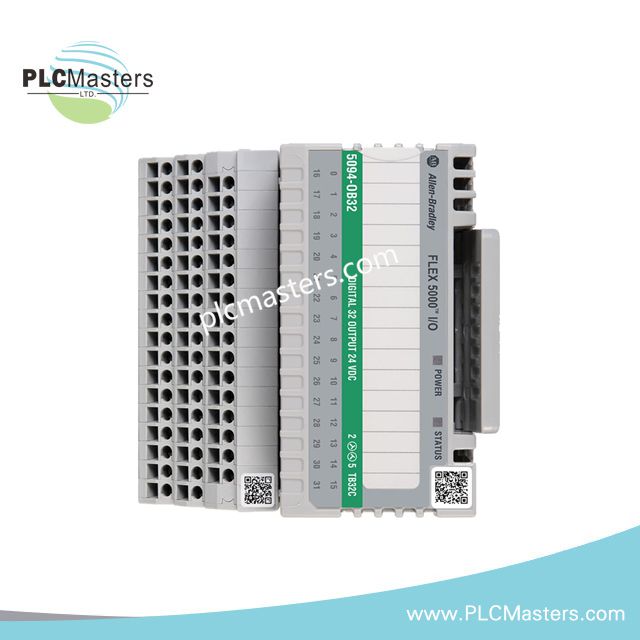

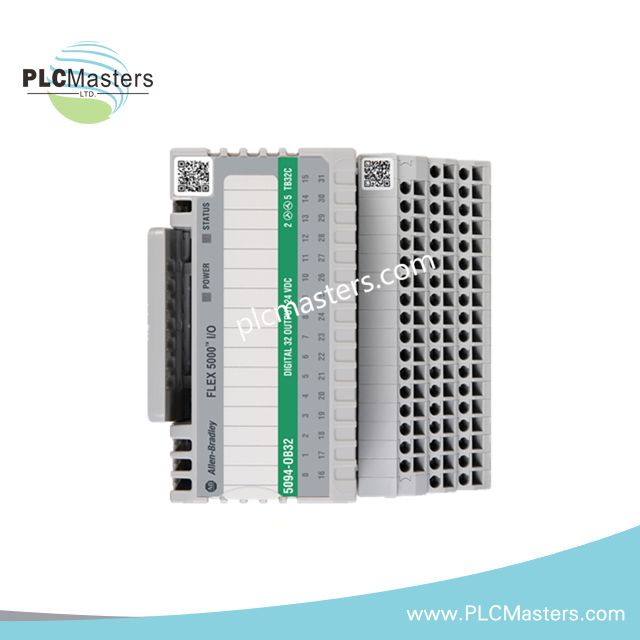

Module de sorties numériques FLEX 5000 Allen Bradley 5094-OB32

Module de sorties numériques Allen Bradley 5094-OB32 FLEX 5000

Configuré pour la commutation de signaux numériques de 24 V c.c. dans les systèmes de commande FLEX 5000, l’Allen Bradley 5094-OB32 (5094-OB32 module de sorties numériques) assure l’exécution physique et électrique directe de la commande d’actionneurs discrets sur les plateformes industrielles basées sur EtherNet/IP.

Spécifications matérielles

Commande déterministe EtherNet/IP et architecture d’E/S FLEX 5000

Le 5094-OB32 est conçu pour les applications d’E/S distribuées FLEX 5000 nécessitant la commande de 32 sorties discrètes. Le module s’intègre aux architectures de contrôleurs Allen Bradley par l’intermédiaire des structures de communication d’E/S FLEX 5000, tout en prenant en charge le fonctionnement déterministe du réseau EtherNet/IP.

Le module assure la commutation des sorties par l’intermédiaire de circuits de terrain 24 V c.c., avec des caractéristiques de limitation du courant par voie définies par la conception matérielle. L’étage de sortie comprend une protection contre les surtensions et des dispositions d’isolation électrique adaptées aux environnements de câblage industriel.

Les systèmes FLEX 5000 prennent en charge des configurations évolutives en matière de densité d’E/S, permettant d’installer plusieurs modules numériques dans des armoires de commande distribuées. La compatibilité des micrologiciels doit être vérifiée entre la révision du module, la plateforme du contrôleur et le logiciel de configuration technique avant la mise en service.

Foire aux questions

Q : Le 5094-OB32 peut-il être installé à l’aide de méthodes de montage standard sur rail DIN ?
A : Oui. Les spécifications du module indiquent le montage sur rail DIN comme méthode d’installation. Les exigences relatives au dégagement dans l’armoire et à la mise à la terre doivent respecter la documentation d’installation FLEX 5000 applicable.

Q : Quelle est l’intensité maximale de sortie du module ?
A : Selon les spécifications indiquées, le module prend en charge une intensité nominale de sortie maximale de 0,5 A par voie et de 10 A par module.

Q : Le module prend-il en charge le remplacement à chaud pendant le fonctionnement du système ?
A : La capacité de remplacement à chaud n’est pas précisée dans les données disponibles. Les procédures de remplacement sur site doivent respecter les exigences d’installation du contrôleur et du système FLEX 5000.

Directives d’installation sur site

Installez le 5094-OB32 sur un rail DIN correctement fixé, en prévoyant un espace suffisant pour l’accès au câblage et la dissipation thermique. Vérifiez que l’alimentation de terrain 24 V c.c. correspond aux exigences de tension du module avant de raccorder les circuits de sortie.

Appliquez des pratiques appropriées de cheminement des câbles en séparant le câblage de communication à bas niveau des conducteurs d’actionneurs à courant élevé. Raccordez les blindages des câbles conformément à la conception de mise à la terre de l’armoire de commande afin de réduire les interférences électromagnétiques.

Vérifiez l’affectation des bornes, la polarité et les caractéristiques des charges avant de mettre les sorties sous tension. Des dispositifs de protection externes doivent être envisagés pour les charges inductives telles que les solénoïdes, les contacteurs et les interfaces de commande des moteurs.
