Allen-Bradley 5094-RTB32V FLEX 5000 bornier amovible

Bloc de jonction amovible Allen-Bradley 5094-RTB32V FLEX 5000

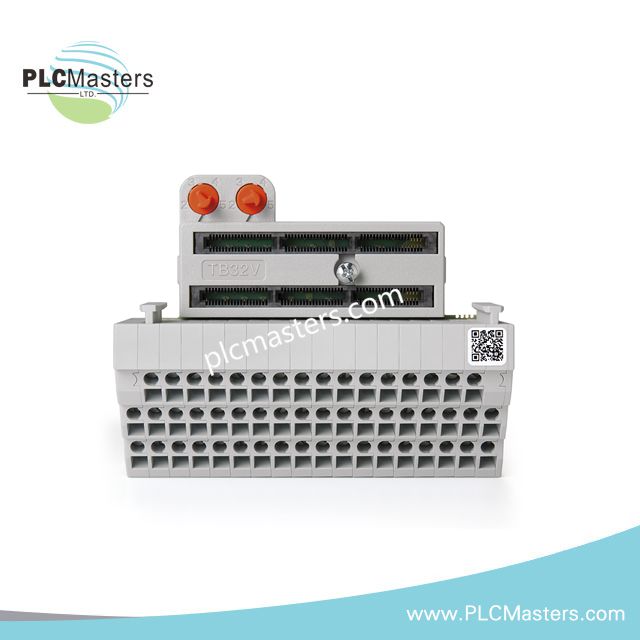

Conçu pour le raccordement du câblage de terrain dans le système d’E/S FLEX 5000, le 5094-RTB32V Allen-Bradley (5094-RTB32V bloc de jonction amovible) assure la connexion physique directe entre les conducteurs de terrain et les modules d’E/S à 32 points. Ce composant utilise une disposition verticale de bornes à vis et à bride pour faciliter l’accès au câblage au niveau du module, et permet de retirer les modules d’E/S sans déconnecter le câblage de terrain installé.

Caractéristiques matérielles

Intégration du câblage du système d’E/S EtherNet/IP

Le 5094-RTB32V est conçu pour les applications de raccordement du câblage de terrain des modules d’E/S FLEX 5000. L’architecture du bloc de jonction amovible maintient le positionnement des conducteurs de terrain lors du remplacement des modules. Le détrompage mécanique assure l’alignement entre le bloc de jonction et les ensembles de modules d’E/S compatibles.

Pour les plateformes Allen-Bradley FLEX 5000, ce composant prend en charge l’augmentation de la densité des E/S grâce à des connexions normalisées côté module. La disposition des bornes permet une organisation structurée du câblage d’armoire pour les systèmes de commande distribués utilisant des réseaux déterministes EtherNet/IP. La compatibilité du module doit être vérifiée avant l’installation, car les blocs de jonction sont configurés pour des interfaces spécifiques de modules FLEX 5000.

Foire aux questions

Q : Le 5094-RTB32V nécessite-t-il une alimentation externe ?

R : Non. Le 5094-RTB32V est un composant passif de raccordement du câblage et ne contient aucune électronique active ni ne nécessite d’alimentation indépendante.

Q : Le bloc de jonction peut-il être retiré alors que le câblage de terrain reste connecté ?

R : Oui. La conception du bloc de jonction amovible permet d’effectuer la maintenance du module sans retirer les conducteurs de terrain connectés lorsque la configuration de l’installation du système autorise cette procédure.

Q : Quels facteurs d’installation influent sur la qualité de la connexion électrique ?

R : La préparation correcte des conducteurs, le couple de serrage spécifié des vis, l’insertion correcte des bornes et la séparation du câblage d’alimentation fortement parasité influent sur les performances de la connexion.

Consignes d’installation sur site

• Monter le 5094-RTB32V directement sur la base de montage FLEX 5000 compatible, conformément à la procédure d’installation du matériel.
• Vérifier la compatibilité du module et l’alignement du détrompage mécanique avant d’insérer le bloc de jonction.
• Acheminer le câblage des signaux séparément des conducteurs de commutation à courant élevé ou à haute fréquence afin de réduire les interférences électriques.
• Utiliser une longueur de dénudage appropriée et s’assurer que les conducteurs sont complètement insérés dans les bornes à vis et à bride.
• Raccorder les blindages des câbles conformément à la conception de mise à la terre de l’armoire de commande et appliquer une mise à la terre en un point unique lorsque cela est requis.
• Vérifier le positionnement des bornes et l’engagement mécanique avant de mettre le système sous tension.
