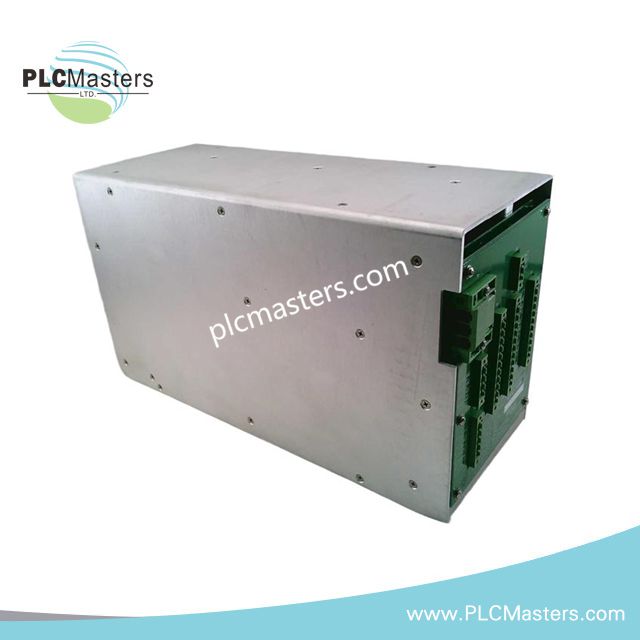

Ensemble de circuit imprimé d’entraînement de puissance Allen-Bradley 80026-173-23-R

Ensemble de circuits imprimés de puissance Allen-Bradley 80026-173-23-R

Configuré pour les fonctions de commande de puissance de variateur et de transmission des signaux de grille sur les plateformes de variateurs Allen-Bradley PowerFlex 700 et CC/CC, l’Allen-Bradley 80026-173-23-R (ensemble de circuits imprimés 80026-173-23-R) assure l’exécution électrique directe par l’intermédiaire de circuits internes de puissance et de commande.

Spécifications matérielles

Caractéristiques de l’interface de commande et de puissance des variateurs Allen-Bradley

L’ensemble de circuits imprimés 80026-173-23-R est configuré pour le fonctionnement des circuits internes du variateur, notamment les chemins de distribution de puissance, les interfaces de transmission des signaux de grille et le conditionnement des signaux de commande. La conception de la carte avec revêtement de tropicalisation assure une protection isolante contre l’exposition aux poussières et à l’humidité industrielles.

L’ensemble prend en charge l’architecture interne du variateur, dans laquelle les signaux de commutation contrôlée et les circuits liés à la puissance nécessitent une séparation électrique et une gestion du bruit. En outre, l’installation exige de conserver les chemins de câblage et la position des connecteurs d’origine afin de préserver l’intégrité des signaux.

La carte fonctionne comme partie intégrante du matériel de variateur Allen-Bradley, en utilisant des structures de commande compatibles avec le micrologiciel définies par la plateforme du variateur hôte. Le comportement des communications sur le fond de panier et la temporisation des interfaces internes dépendent de la configuration du modèle de variateur installé.

Foire aux questions

Q : Quelle est la fonction électrique principale de l’ensemble 80026-173-23-R ?
R : L’ensemble assure les fonctions des circuits internes du variateur liées à la distribution de puissance, à la transmission des signaux de commande de grille et au traitement des signaux de commande.

Q : L’ensemble de circuits imprimés peut-il fonctionner comme module de commande autonome ?
R : Non. L’ensemble de circuits imprimés est conçu comme un composant interne de variateur et doit être installé dans un châssis de variateur Allen-Bradley compatible.

Q : Le revêtement de tropicalisation affecte-t-il les procédures d’installation sur site ?
R : Le revêtement assure une protection au niveau de la carte, mais l’installation sur site nécessite toujours une mise à la terre correcte, un alignement adéquat des connecteurs et le respect des procédures de contrôle de la contamination.

Consignes d’installation sur site

Vérifiez la compatibilité avec le modèle de variateur avant l’installation et confirmez que l’emplacement des connecteurs correspond à la configuration de la carte d’origine.

Déconnectez toutes les sources d’alimentation avant d’accéder au châssis interne du variateur. Suivez les procédures de décharge électrique afin d’éviter les dommages dus à l’énergie accumulée dans les condensateurs du variateur.

Maintenez une séparation entre les conducteurs de puissance et les câbles de signaux de commande de faible niveau. Veillez à ce que les couches de blindage soient correctement raccordées conformément au manuel d’installation du variateur.

Inspectez la surface du circuit imprimé, les connecteurs et les points de fixation avant l’installation. Évitez de toucher les pistes de circuit exposées et utilisez des procédures de manipulation appropriées pour les ensembles électroniques.

Vérifiez la continuité de la mise à la terre entre la structure de montage du circuit imprimé et le châssis du variateur avant de remettre l’équipement en service.
