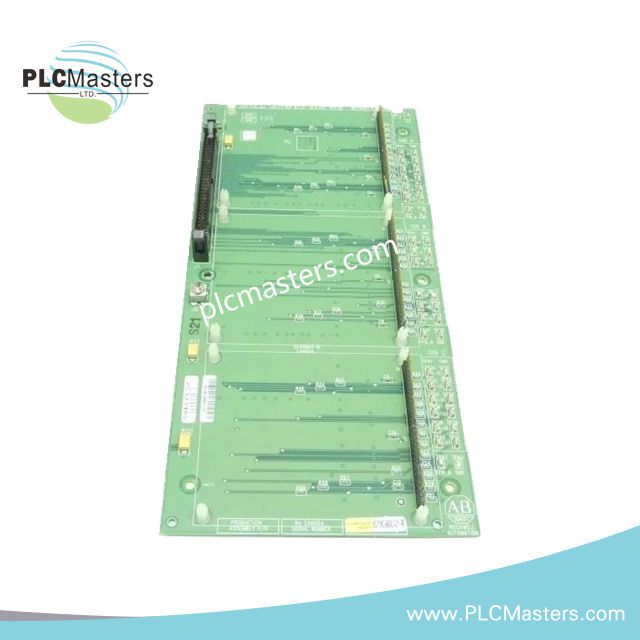

Carte de circuit imprimé de base d'interface optique Allen-Bradley 80190-598-51

Présentation

L'Allen-Bradley 80190-598-51 est une carte de circuit imprimé de base d'interface optique interne développée pour le matériel de communication et de contrôle Rockwell Automation. Ce PCB fonctionne comme la plateforme centrale d'interface optique au sein d'ensembles industriels plus larges, supportant les chemins de communication à fibre optique, la transmission de signal et l'isolation électrique entre les composants internes du système.

Contrairement aux composants standard du catalogue, le 80190-598-51 est une carte d'assemblage de niveau OEM intégrée dans les équipements Allen-Bradley fabriqués en usine et est généralement utilisée pour la maintenance, la réparation ou la remise à neuf.

Fonctions principales

• Prend en charge les circuits de transmission et de réception optiques

• Fournit la conversion d'interface signal électrique-optique

• Achemine les signaux de communication entre les modules hôtes et les dispositifs optiques

• Maintient l'isolation entre la logique basse tension et les canaux de communication

• Fait office de plateforme de montage pour les composants de communication optique

• S'intègre aux architectures de communication internes des variateurs, HMI ou contrôleurs

Spécifications techniques

Détails techniques

Le 80190-598-51 la carte est conçue comme un sous-système PCB plutôt que comme un dispositif autonome sur le terrain. Elle fonctionne généralement au sein d'ensembles de communication où l'isolation optique et l'intégrité du signal à haute vitesse sont requises.

La circuiterie typique embarquée peut inclure :

• Interfaces de transceivers à fibre optique

• Barrières d'isolation

• Circuits de conditionnement des données

• Connecteurs d'interface

• Composants de support de communication embarqués

Parce que la carte est intégrée dans des produits d'automatisation plus grands, les caractéristiques électriques finales dépendent de la configuration de l'équipement hôte.

Plateformes d'intégration courantes

Ce circuit imprimé d'interface optique peut se trouver dans :

• Systèmes d'entraînement Allen-Bradley PowerFlex

• Assemblages de communication ControlLogix

• Modules de communication fibre CompactLogix

• Cartes arrière d'interface PanelView

• Passerelles industrielles à fibre optique

• Systèmes répéteurs d'E/S à distance

Informations importantes sur le produit

Le 80190-598-51 est un numéro de pièce d'ingénierie interne de Rockwell Automation et n'est généralement pas distribué comme produit commercial autonome. La disponibilité de la documentation est limitée car la carte est destinée à l'intégration OEM et aux opérations de réparation autorisées.

FAQ

Le 80190-598-51 est-il un module de communication autonome ?

Non. Il s'agit d'un assemblage de circuit imprimé interne conçu pour être intégré dans des systèmes Allen-Bradley plus grands.

Quel est le but principal de cette carte ?

Son rôle principal est de supporter les interfaces de communication optique et de fournir une isolation électrique dans le matériel d'automatisation industrielle.

Ce circuit imprimé peut-il être installé directement dans un châssis PLC ?

Non. La carte fonctionne normalement comme un sous-ensemble à l'intérieur d'un autre appareil tel qu'un variateur, un module de communication ou une plateforme IHM.

Pourquoi n'y a-t-il pas de fiche technique publique officielle ?

Le numéro de pièce appartient à la série interne d'assemblage d'ingénierie de Rockwell Automation et n'a pas été commercialisé comme produit standard de catalogue.
