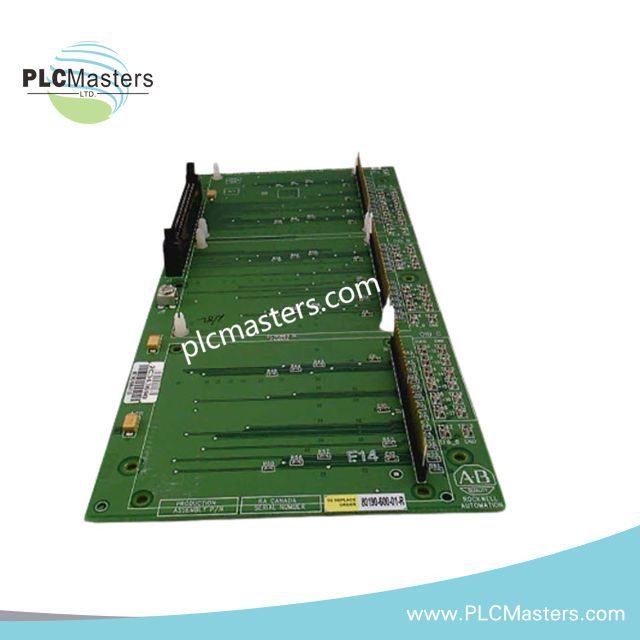

Module de carte de commande Allen-Bradley 80190-600-01-R

Module de carte de commande Allen-Bradley 80190-600-01-R

Le Allen-Bradley 80190-600-01-R, également référencé sous le numéro de catalogue 80190-600-01-R comme module de carte de commande, est un composant matériel dédié au traitement des signaux et à l’exécution des interfaces au sein des systèmes de commande d’entraînement Reliance Electric.

Caractéristiques matérielles

Compatibilité du fond de panier et du micrologiciel pour le contrôle industriel

L’Allen-Bradley 80190-600-01-R fonctionne comme carte de circuit imprimé de traitement et d’interface au sein d’architectures d’entraînement existantes. L’ensemble de carte de circuit imprimé gère les signaux de commande internes, l’échange des données de rétroaction et les voies de communication entre les composants de l’entraînement et les châssis de commande.

Ce module suit les méthodes d’intégration en rack industriel au moyen de connecteurs de bord et de barrettes d’interface intégrées. La conception de la carte permet le remplacement de l’ensemble 80190-600-01R dans les systèmes Reliance Electric et Allen-Bradley compatibles.

Le comportement de la communication sur le bus du fond de panier dépend de la configuration matérielle de la plateforme d’entraînement installée et de l’environnement du micrologiciel. La vérification de la compatibilité exige de faire correspondre la position dans le rack, la révision du contrôleur et les exigences associées de chargement du micrologiciel avant l’installation.

Foire aux questions

Q : Le 80190-600-01-R est-il conçu pour un remplacement à chaud ?
A : La capacité de remplacement à chaud n’est pas spécifiée. Les procédures d’isolement de l’alimentation et d’arrêt du système doivent être appliquées avant de retirer ou d’installer l’ensemble de carte de circuit imprimé.

Q : Quelles conditions d’installation sont requises pour le module de carte de commande ?
A : La carte nécessite un montage en rack compatible, un alignement correct des connecteurs et une protection contre les contaminations conductrices, les vibrations et les chemins de mise à la terre inadéquats.

Q : Le module prend-il en charge les mises à niveau du micrologiciel de manière autonome ?
A : La compatibilité du micrologiciel dépend de l’architecture du contrôleur de l’entraînement hôte. La révision installée doit correspondre aux exigences du système de commande configuré.

Consignes d’installation sur site

• Vérifiez le numéro de pièce et le marquage de révision de la carte de remplacement avant l’installation.
• Débranchez l’alimentation du système et confirmez l’absence d’énergie électrique accumulée avant de retirer la carte de circuit imprimé.
• Inspectez les connecteurs de bord et les barrettes d’interface afin de détecter toute oxydation, contamination ou détérioration mécanique.
• Installez la carte dans le logement désigné du rack en respectant l’alignement mécanique.
• Maintenez une séparation entre le câblage des signaux et les conducteurs de puissance à courant élevé afin de réduire les interférences électriques.
• Raccordez la mise à la terre de protection conformément au schéma de mise à la terre de l’armoire d’entraînement.
• Vérifiez l’état de la communication du contrôleur et le comportement des signaux de rétroaction après le rétablissement de l’alimentation.
• Consignez les informations de révision de la carte lors de la mise à jour de la documentation de maintenance.
