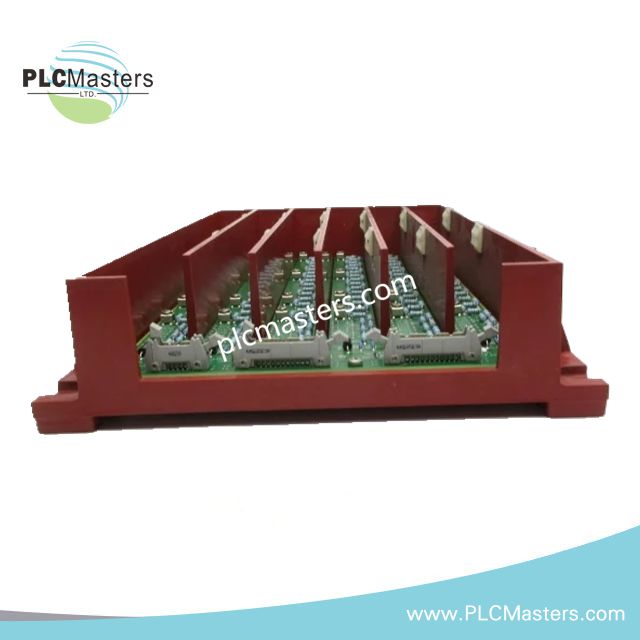

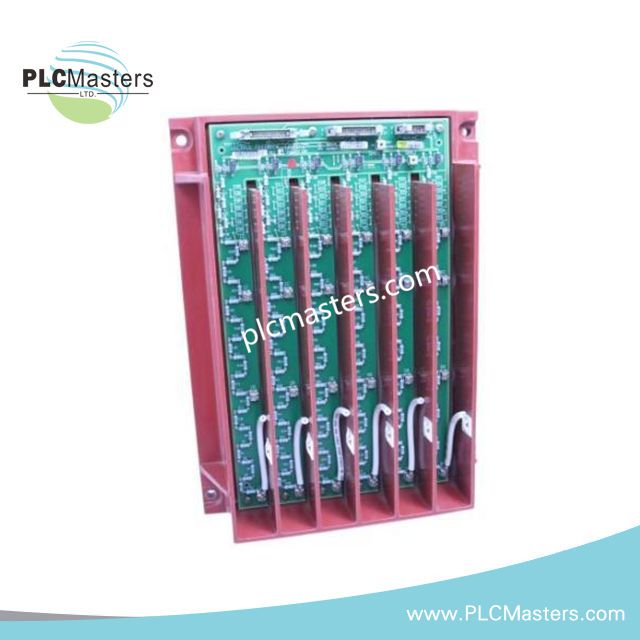

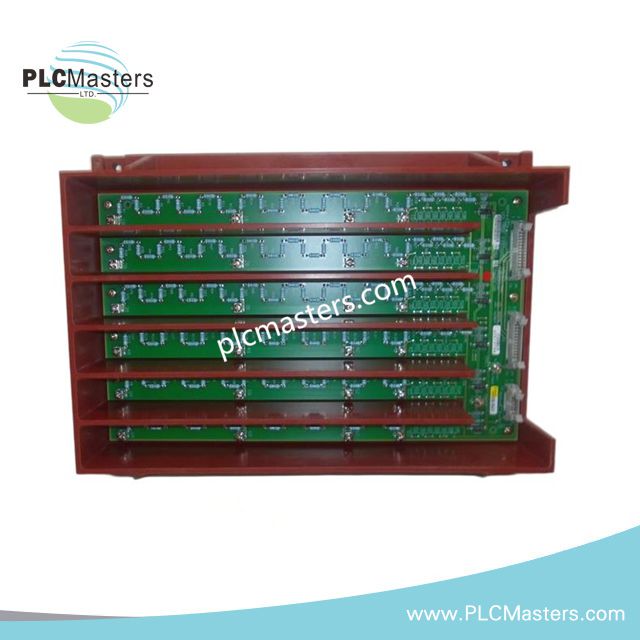

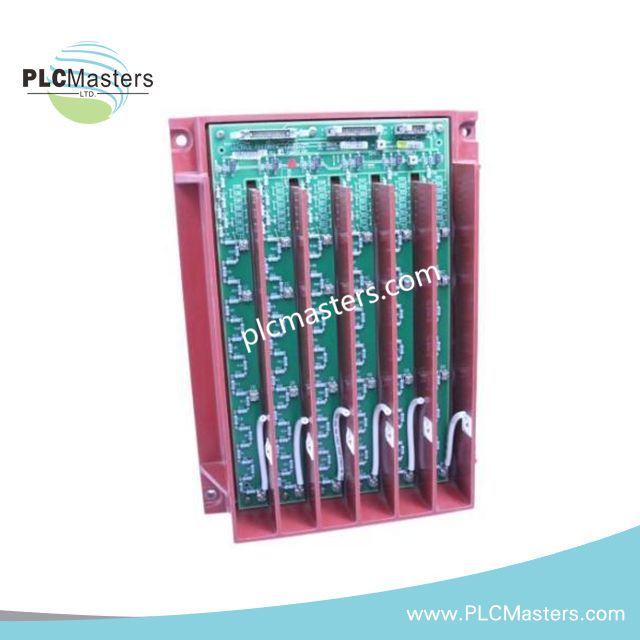

Carte de distribution des signaux de commande Allen-Bradley 81000-199-53-R

Carte de distribution des signaux de commande Allen-Bradley 81000-199-53-R

La Allen-Bradley 81000-199-53-R, également référencée sous le numéro 81000-199-53-R en tant que carte de distribution des signaux de commande, est un composant matériel dédié au routage interne des signaux et à la distribution de l’alimentation des sous-systèmes au sein des ensembles de commande de variateurs Allen-Bradley existants.

Spécifications matérielles

Interface de commande industrielle et caractéristiques du routage des signaux

La Allen-Bradley 81000-199-53-R fonctionne comme une carte d’interface pour les plateformes de variateurs industriels existantes. Elle assure la distribution interne des signaux de commande entre les unités de traitement, les modules périphériques et les ensembles liés à l’alimentation.

L’architecture de la carte permet son intégration au niveau du châssis grâce à des connecteurs dédiés, notamment des embases pour câbles en nappe multipoints et des interfaces de bus de bornes. Par conséquent, l’alignement correct des connecteurs et la fixation mécanique sont nécessaires lors de l’installation de remplacement.

Le module suit les pratiques de conception du matériel de commande Allen-Bradley existant, dans lesquelles le routage interne du circuit imprimé gère les voies de communication, les interconnexions des sous-systèmes et les fonctions locales de distribution de l’alimentation.

La compatibilité avec le flash du micrologiciel ne s’applique pas, car ce composant fonctionne comme une carte d’interface électronique passive plutôt que comme un module de commande programmable. La compatibilité du système dépend de la configuration du châssis du variateur installé et du matériel de commande associé.

Foire aux questions

Q : La 81000-199-53-R prend-elle en charge les mises à niveau du micrologiciel ?

R : Non. La 81000-199-53-R est un ensemble de circuit imprimé dépourvu de fonctions de stockage de micrologiciel configurables par l’utilisateur.

Q : Quelles précautions d’installation s’appliquent lors du remplacement de cette carte d’interface ?

R : La mise hors tension et l’isolation de l’alimentation, l’identification des connecteurs, le positionnement correct des entretoises et la vérification de l’orientation du câble en nappe sont nécessaires avant l’installation.

Q : La carte assure-t-elle la conversion directe de protocoles de communication sur site ?

R : Non. La carte assure le routage interne des signaux et les fonctions d’interface au sein des ensembles de variateurs Allen-Bradley compatibles.

Directives d’installation sur site

• Vérifiez que le système de variateur est complètement hors tension avant de retirer la carte d’interface existante.
• Notez la position des connecteurs et le cheminement des câbles avant de débrancher l’ensemble d’origine.
• Installez la carte de remplacement à l’aide du matériel de montage de châssis spécifié et maintenez un dégagement mécanique suffisant.
• Inspectez les embases des câbles en nappe et les connexions de bornes afin de détecter toute contamination, broche tordue ou dommage mécanique.
• Maintenez une séparation entre le câblage des signaux et les conducteurs d’alimentation à courant élevé afin de réduire les interférences électriques.
• Raccordez les blindages des câbles conformément aux pratiques de mise à la terre définies dans la documentation du système de variateur hôte.
• Vérifiez que tous les connecteurs sont correctement enfichés avant de rétablir l’alimentation du système.
• Effectuez les contrôles fonctionnels au moyen du contrôleur de variateur associé une fois l’installation terminée.
