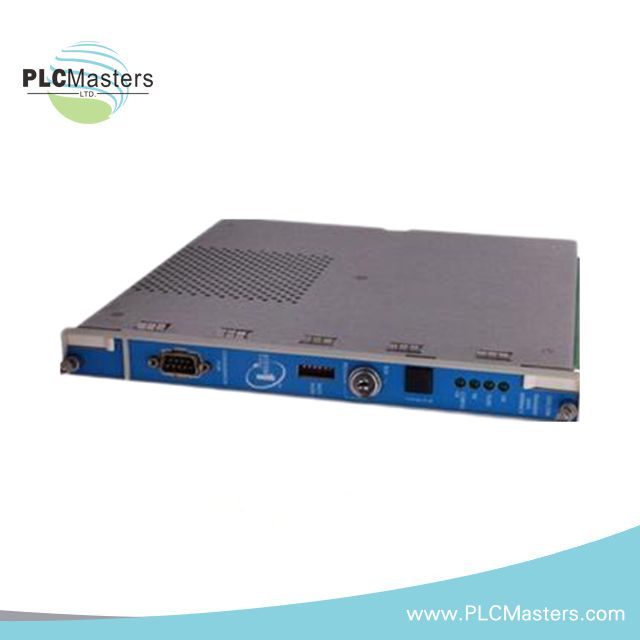

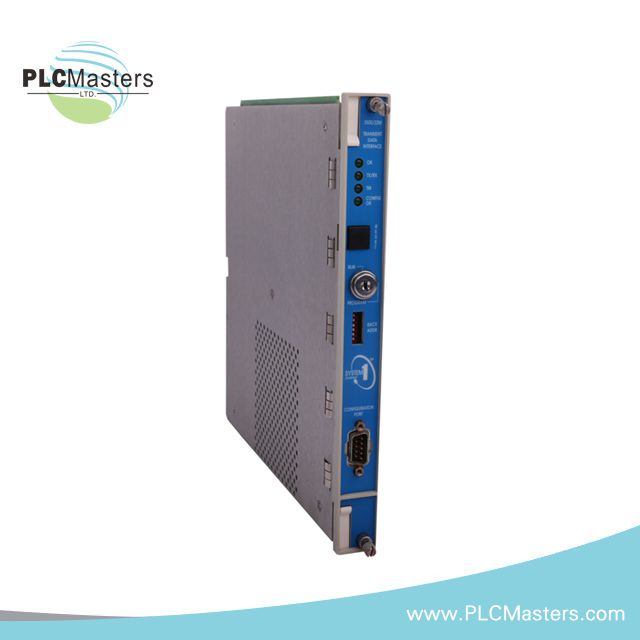

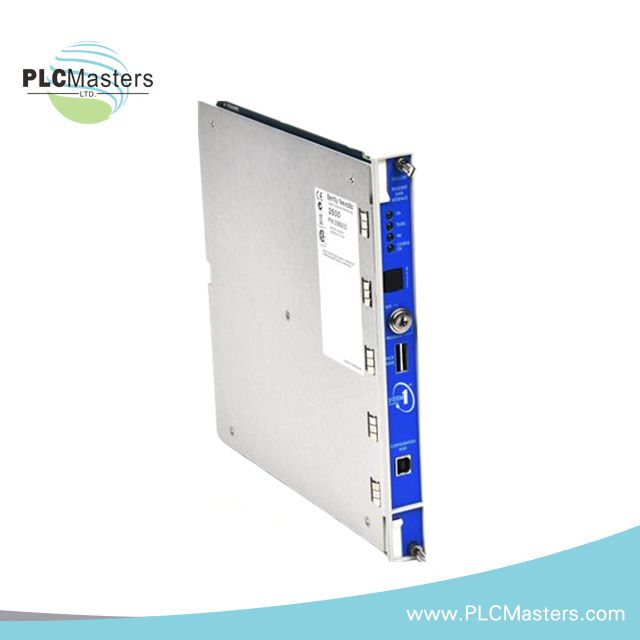

Module d'Entrée/Sortie d'Interface de Données Transitoires Bently Nevada 3500/22M-01-01-01 146031-01

Aperçu

Le Bently Nevada 3500/22M-01-01-01 146031-01 Module d'E/S Interface de Données Transitoires (TDI) fait partie du système 3500/22M de Bently Nevada. Il permet une intégration transparente entre le système de surveillance 3500 et le logiciel de gestion de machines System 1. Ce module utilise une connexion Ethernet 10Base-T/100Base-TX pour transmettre les données. Il combine la fonctionnalité d'un Module d'Interface de Rack 3500/20 (RIM) avec les capacités d'un processeur de communication comme TDXnet.

Le 146031-01 capture à la fois les données d'onde en régime permanent et transitoire des moniteurs de la série M, tels que le 3500/40M et 3500/42M. Par défaut, il enregistre des données statiques, mais avec l'installation d'un disque d'activation de canal, il peut également capturer des données dynamiques. Le TDI fonctionne dans l'emplacement 1 du 3500 baie et est un composant non intrusif, garantissant que la performance du canal de surveillance n'est pas affectée.

Spécifications techniques

• Numéro de pièce: 146031-01

• Fabricant : Bently Nevada

• Série: 3500

• Type de produit : Module d'interface de données transitoires E/S

• Modèle: 3500/22 - Module d'interface de données transitoires

• Type de module E/S:

  • Module E/S Ethernet 10Base-T/100Base-TX

• Température de fonctionnement:

  • -30°C à +65°C

• Température de stockage:

  • -40°C à +85°C

• Humidité:

  • 95 %, sans condensation

• Approbation d'agence:

  • CSA/NRTL/C

• Interface de communication:

  • Ethernet 10Base-T/100Base-TX

• Intégration:

  • S'intègre avec le système de surveillance 3500 et le logiciel de gestion des machines System 1

• Emplacement dans la baie:

  • Emplacement 1 (à côté des alimentations)

• Caractéristiques:

  • Capture de données statiques intégrée
  • Option pour des données transitoires dynamiques et haute résolution avec disque d'activation de canal
  • Prend en charge la transmission de données en temps réel vers le logiciel hôte
  • Compatible avec 3500/40M, 3500/42M, et autres moniteurs de la série M
  • Version TMR disponible pour les systèmes à redondance modulaire triple (TMR), avec des capacités de comparaison des canaux de surveillance
