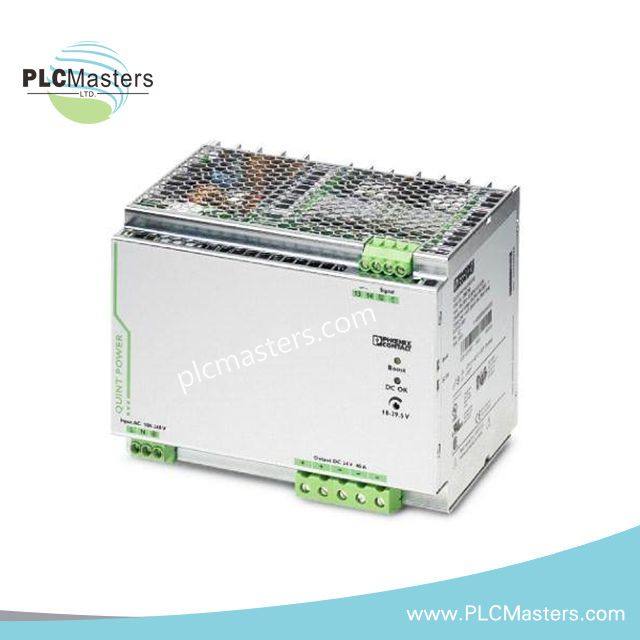

Emerson QUINT-PS/1AC/24DC/40 Unité d'alimentation électrique

Présentation

Le QUINT-PS/1AC/24DC/40 est une alimentation industrielle haute performance de Phoenix Contact. Il est largement utilisé dans les systèmes Emerson et prend en charge des applications d'automatisation et de contrôle exigeantes. Avec la technologie SFB (Selective Fuse Breaking), POWER BOOST, et la surveillance préventive des fonctions, cette unité garantit la fiabilité du système et une haute disponibilité. Les ingénieurs comptent sur lui pour des performances robustes et un fonctionnement tolérant aux pannes.

Spécifications techniques

Informations générales

• Numéro de modèle: QUINT-PS/1AC/24DC/40

• Fabricant: Phoenix Contact

• Type de produit: Alimentation industrielle sur rail DIN

• Application: Automatisation, systèmes de contrôle, intégration Emerson

Spécifications d'entrée

• Plage de tension d'entrée nominale: 100 V AC à 240 V AC

• Large plage d'entrée: 85–264 V AC / 90–300 V DC

• Conformité UL 508: ≤ 250 V DC

• Fréquence d'entrée: 45 Hz à 65 Hz

• Résistance diélectrique: Jusqu'à 300 V AC

Spécifications de sortie

• Tension de sortie nominale: 24 V DC ±1%

• Plage de réglage de la tension: 18 V DC à 29,5 V DC

• Courant de sortie: 40 A en continu

• Mode POWER BOOST: 45 A en surcroit temporaire

• Technologie SFB: 215 A pendant 12 ms pour déclencher les fusibles

• Puissance de sortie: 960 W max

Efficacité & Protection

• Efficacité: Jusqu'à 95,9%

• Classe de protection: IP20 (sécurisé pour montage en armoire)

• Protection contre les courts-circuits: Oui

• Protection contre les surtensions: Oui

• Arrêt en cas de surchauffe: Oui

Mécanique & Environnement

• Montage: Rail DIN (NS 35, EN 60715)

• Température ambiante de fonctionnement: -25°C à +70°C

• Déclassement: Commence au-dessus de +60°C

• Refroidissement: Convection naturelle

• Dimensions (L × H × P): 180 × 130 × 125 mm

• Poids: 3,4 kg
