Module d'interface de communication Modbus Epro A6824R

Description du produit

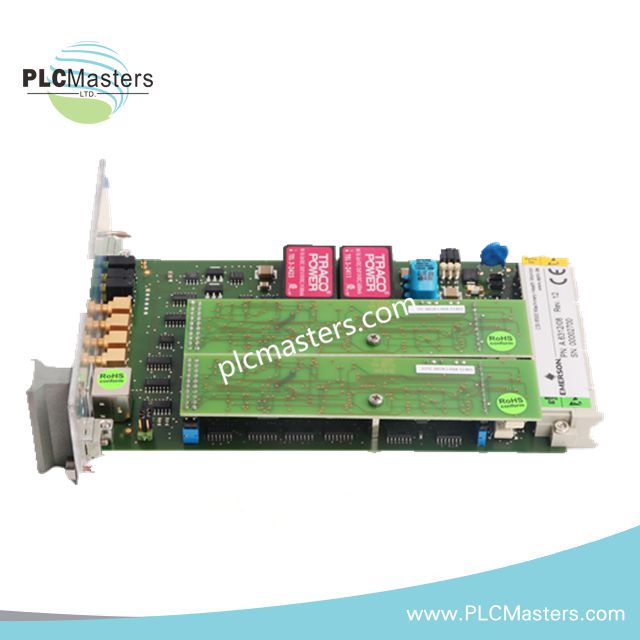

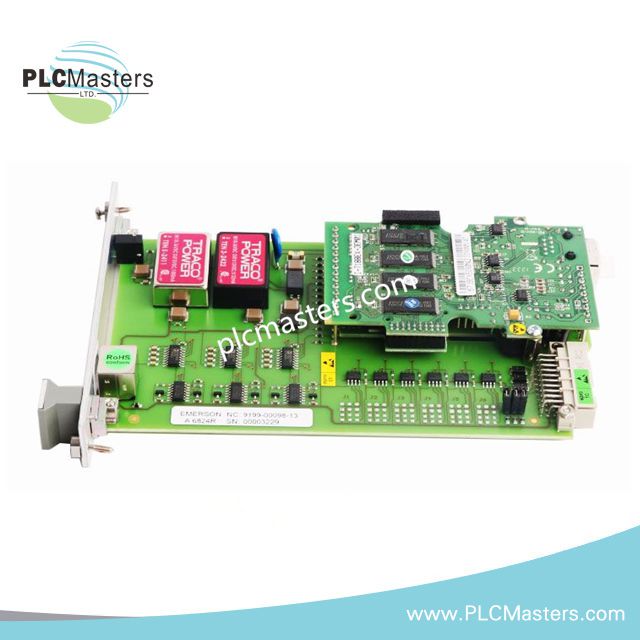

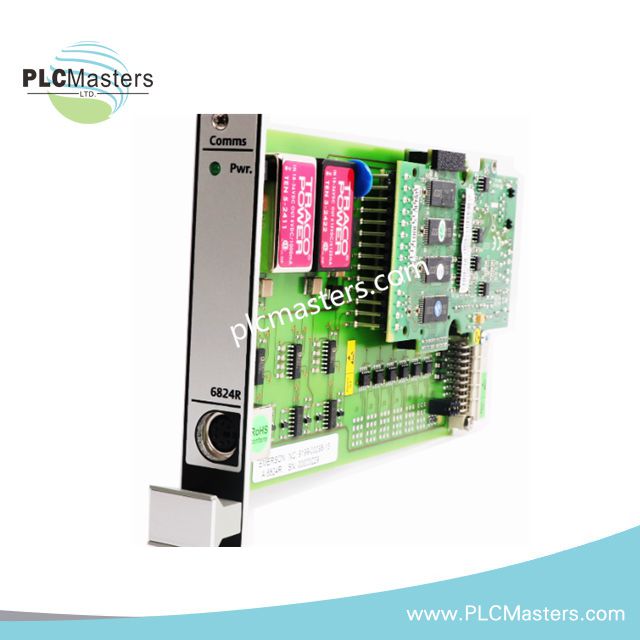

Le A6824R d'Emerson EPRO est un module dédié d'interface de communication et de baie conçu pour le système de protection des machines AMS 6500. Il sert de passerelle centrale de données, collectant les mesures en temps réel et les informations d'état de toutes les cartes de surveillance installées et les transmettant aux systèmes de contrôle et de supervision de niveau supérieur.

Ce module permet une intégration transparente avec les architectures de contrôle d'usine via les protocoles Modbus série et Ethernet. Il assure la disponibilité continue des données d'état des machines telles que les niveaux de vibration, la position de l'arbre, la vitesse et les états d'alarme, soutenant une prise de décision fiable dans les applications critiques.

Avec prise en charge des chemins de communication redondants et fonctionnalité à chaud échangeable, le module convient aux installations nécessitant une haute disponibilité système et la conformité aux normes API 670.

Présentation fonctionnelle

Le A6824R agrège les données de processus et de diagnostic du rack AMS 6500 et les distribue via des protocoles de communication industriels standard. Il fournit également des fonctions auxiliaires telles que l'alimentation des affichages locaux et la facilitation du diagnostic au niveau de la baie.

Fonctions principales incluent :

• Acquisition centralisée des données de surveillance de tous les modules de la baie

• Transmission via Modbus RTU (RS-485) et Modbus TCP/IP (Ethernet)

• Prise en charge des configurations de communication redondantes

• Rapport d'état en temps réel incluant alarmes et état des canaux

• Interface vers les plateformes DCS et SCADA

Spécifications techniques

Informations générales

Interfaces de communication

Caractéristiques électriques

Conditions Environnementales

Données mécaniques

Caractéristiques clés

• Capacité de communication double avec Modbus RTU et TCP/IP

• Transmission continue de données en temps réel de tous les canaux de surveillance

• Prise en charge de la communication redondante pour les systèmes à haute disponibilité

• Diagnostics intégrés pour la santé du module et l'état du système

• Largeur compacte du module réduisant l'espace requis dans le rack

• Prend en charge une interface d'affichage locale dans le rack

Domaines d'application

Le A6824R est utilisé dans les systèmes de protection des machines dans diverses industries où une communication de données fiable est essentielle :

• Systèmes de surveillance des turbines à vapeur et à gaz

• Systèmes de protection des compresseurs et pompes

• Installations de production d'énergie

• Usines de traitement pétrolier et gazier

• Diagnostic des équipements rotatifs industriels

Comparaison avec des modules similaires

• A6824 : Prend généralement en charge des configurations à canal de communication unique

• A6824R : Ajoute la redondance et une fiabilité de communication améliorée

• Les deux s'intègrent avec AMS 6500 mais diffèrent par les fonctionnalités de disponibilité du système

FAQ

Q: Quels protocoles sont pris en charge par ce module ?
R: Il prend en charge Modbus RTU sur RS-485 et Modbus TCP/IP sur Ethernet.

Q: Le module peut-il être remplacé sans arrêter le système ?
R: Oui, il est conçu pour le remplacement à chaud dans les racks AMS 6500.

Q: Prend-il en charge la communication redondante ?
R: Oui, des chemins de communication doubles peuvent être configurés pour améliorer la disponibilité du système.

Q: Quel type de données peut être transmis ?
R: Il transmet les vibrations, déplacements, vitesses, états d'alarme et informations de diagnostic de tous les modules du rack.
