Module d'interface E/S analogique redondante Foxboro FBM205

Présentation

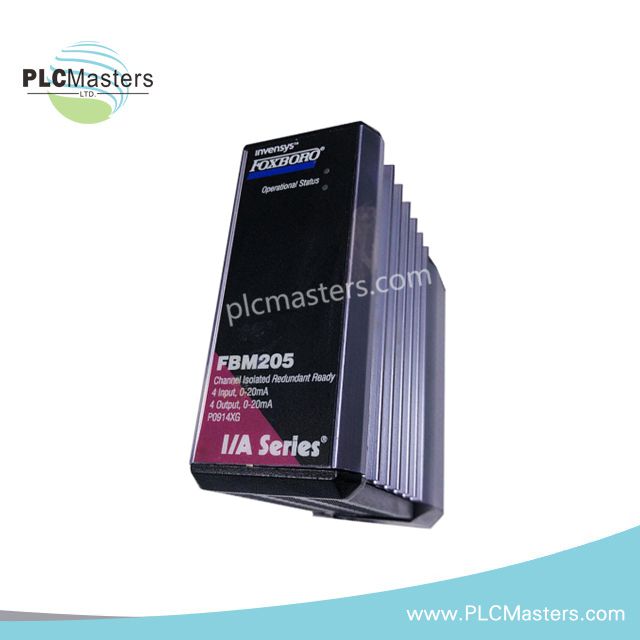

Le Foxboro FBM205 est un module d'interface E/S analogique redondant. Il fournit quatre canaux d'entrée isolés et quatre canaux de sortie isolés. Chaque canal fonctionne indépendamment avec une plage de signal de 0 à 20,4 mA CC. Le module assure un traitement précis des signaux analogiques pour les tâches critiques d'automatisation industrielle. Il communique via un bus de terrain redondant à 2 Mbps avec un FCM ou FCP associé, maintenant un flux de données constant. Sa conception redondante améliore la fiabilité du système et le temps de fonctionnement dans des environnements exigeants.

Spécifications techniques

• Type de produit : Module d'interface E/S analogique redondant

• Fabricant : Foxboro (Schneider Electric)

• Numéro de modèle : FBM205

• Canaux d'entrée : 4 canaux d'entrée analogiques (0–20,4 mA CC)

• Canaux de sortie : 4 canaux de sortie analogiques (0–20,4 mA CC)

• Impédance d'entrée : 250 Ω par entrée

• Résistance de charge de sortie : Jusqu'à 500 Ω par sortie

• Isolation des canaux : Isolation galvanique entre les canaux et le système

• Communication : Bus de terrain de module redondant à 2 Mbps

• Tension d'alimentation : 24 V CC (+5%, -10%)

• Consommation électrique : 10 W (max, paire redondante)

• Dissipation thermique : 7 W (max, paire redondante)

• Consommation de courant : Typiquement 100 mA

• Température de fonctionnement : -40°C à +70°C (-40°F à +158°F)

• Température de stockage : -40°C à +85°C (-40°F à +185°F)

• Plage d'humidité : 0% à 95%, sans condensation

• Classe de protection : IP20
