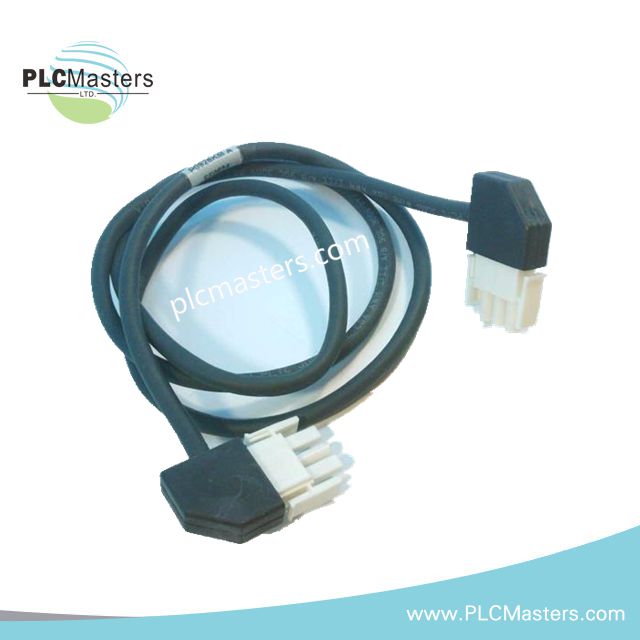

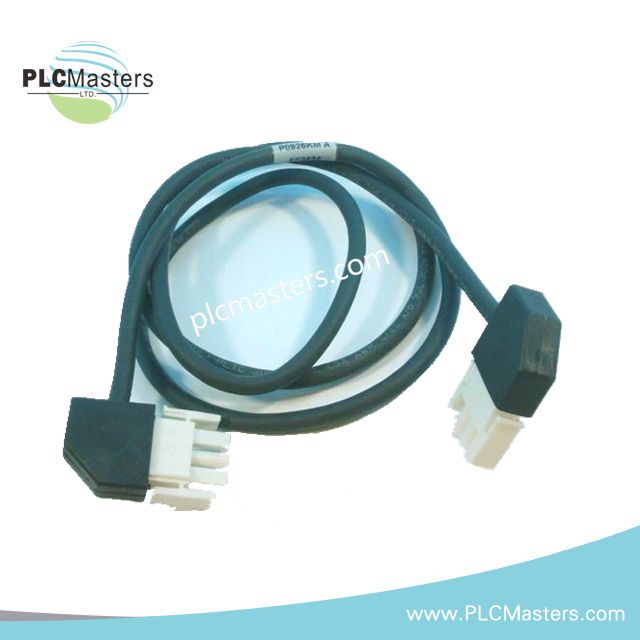

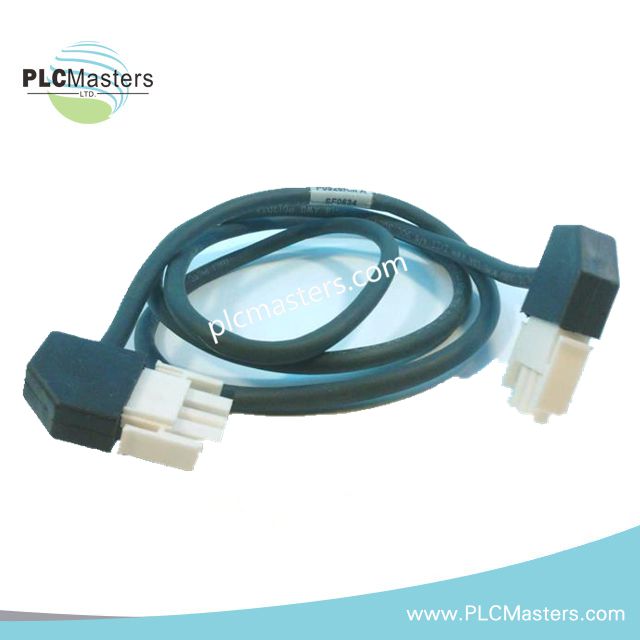

Câble de communication MODBUS Foxboro P0926KM

Description du produit

Le P0926KM ce câble est une interface combinée de communication et d’alimentation conçue pour les systèmes de contrôle distribué Foxboro I/A Series. Il permet à la fois la transmission de données et la fourniture d’une alimentation de 24 V CC entre les contrôleurs, les modules de bus de terrain et les appareils externes compatibles utilisant les protocoles MODBUS.

Ce câble est conçu pour les environnements industriels où une connectivité fiable et une stabilité électrique sont indispensables. Grâce à ses conducteurs blindés et à la conception sécurisée de ses connecteurs, il assure des performances constantes du signal tout en réduisant la sensibilité aux interférences électromagnétiques.

Le P0926KM est couramment utilisé pour intégrer les systèmes Foxboro aux E/S déportées, aux variateurs et aux équipements d’automatisation tiers, garantissant une communication fiable sur les réseaux MODBUS.

Principales spécifications techniques

Informations générales

• Modèle : P0926KM

• Type de câble : câble de communication et d’alimentation MODBUS

• Compatibilité système : système de contrôle distribué Foxboro I/A Series

• Fonction : câble combiné de communication de données et d’alimentation électrique

• Fabricant : Foxboro (Invensys)

Construction du câble

• Type de connecteur : connecteurs industriels M12 (3 broches vers 3 broches)

• Section du conducteur : cuivre 18 AWG

• Blindage : blindage de qualité industrielle pour la protection contre les interférences électromagnétiques

• Matériau de la gaine : isolation renforcée de qualité industrielle pour une résistance mécanique accrue

• Conception du câble : optimisée pour la transmission des signaux et la distribution de l’alimentation

Caractéristiques électriques

• Tension nominale : 24 V CC

• Prise en charge des communications :

• Communication série MODBUS

• Intégration MODBUS TCP/IP (selon le système)

• Stabilité du signal : conçu pour un fonctionnement à faible bruit et résistant aux interférences

• Alimentation électrique : prend en charge une alimentation auxiliaire en parallèle des communications

Propriétés mécaniques et physiques

• Longueurs standard :

• Configuration courante de 1,8 m (6 pi)

• Variante de 1,2 m (4 pi) disponible

• Poids : 0,3 lb

• Verrouillage des connecteurs : couplage M12 sécurisé pour une installation résistante aux vibrations

• Flexibilité : convient au cheminement dans les panneaux de contrôle et les installations de terrain

Performances environnementales

• Plage de température de fonctionnement : –40 °C à +70 °C

• Adaptation à l’environnement :

• Résistant aux vibrations et aux contraintes mécaniques

• Conçu pour les environnements poussiéreux et exposés à l’humidité

• Environnement d’application : armoires de contrôle industrielles et installations au niveau du terrain

Scénarios d’application

Le P0926KM le câble est utilisé dans les systèmes nécessitant à la fois l’intégration de la communication et de l’alimentation :

• Liaison des contrôleurs Foxboro avec les FBM et les modules d’E/S déportées

• Connexion de variateurs de fréquence et d’appareils de terrain intelligents

• Intégration avec des automates programmables industriels tiers et des équipements compatibles MODBUS

• Interfaces de communication pour les systèmes IHM et SCADA

• Environnements de contrôle distribué dans les centrales électriques, les systèmes de traitement de l’eau et les industries de procédés

FAQ

Q : Quelle est la fonction principale de ce câble ?
R : Il assure à la fois la communication MODBUS et l’alimentation 24 VCC entre les appareils connectés d’un système Foxboro I/A Series.

Q : Quel type de connecteurs est utilisé ?
R : Le câble utilise des connecteurs M12 à 3 broches, garantissant des connexions sûres et fiables dans les environnements industriels.

Q : Ce câble peut-il être utilisé avec des appareils tiers ?
R : Oui, il est compatible avec les équipements prenant en charge MODBUS, notamment les automates programmables industriels, les variateurs et les dispositifs d’E/S déportées.

Q : Le câble convient-il aux environnements difficiles ?
R : Oui, il est conçu avec un blindage et des matériaux durables pour résister aux conditions industrielles telles que les vibrations, la poussière et les variations de température.
