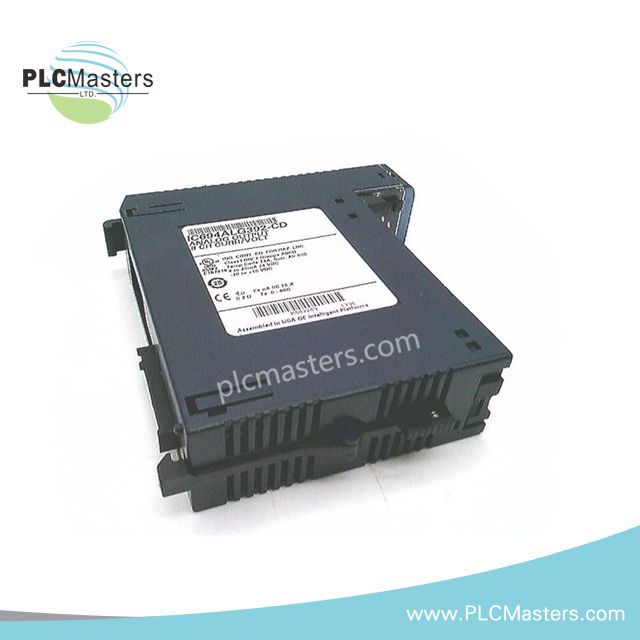

Module de sortie analogique GE IC694ALG392

Présentation

Le GE IC694ALG392 est un module de sortie analogique 8 canaux pour la série PACSystems™ RX3i. Il convertit les signaux PLC numériques en sorties précises de tension ou de courant. Ce module contrôle des dispositifs industriels tels que des vannes, des actionneurs et des moteurs avec une grande précision. Les utilisateurs peuvent configurer à la fois les plages de tension et de courant, offrant une flexibilité pour diverses applications d'automatisation. Son taux de mise à jour rapide de 8 millisecondes assure un contrôle réactif pour les processus critiques. Le module supporte le montage sur panneau ou sur rail DIN, ce qui le rend adaptable à différentes configurations système. Certifié par UL, CE, ATEX et les principales organisations maritimes, il répond aux normes industrielles mondiales.

Spécifications techniques

• Canaux de sortie : 8 sorties analogiques à simple extrémité

• Plage de tension de sortie : 0–10 V, ±10 V

• Plage de courant de sortie : 0–20 mA, 4–20 mA

• Résolution : 16 bits

• Taux de mise à jour : ~8 millisecondes pour tous les canaux

• Précision de calibration :

• Tension : ±0,3125 mV/comptage

• Courant : ±0,625 μA/comptage (0–20 mA)

• Détection de défaut : Détection de fil ouvert en mode courant

• Exigences d'alimentation :

• 110 mA @ 5 VCC (bus interne)

• 315 mA @ 24 VCC (alimentation externe fournie par l'utilisateur)

• Tension d'alimentation externe : 20–30 VCC

• Tolérance aux ondulations de tension : Max 10%

• Isolation : Optique, du terrain au bus 250 VAC continu

• Options de montage : Panneau ou rail DIN

• Température de fonctionnement : 0°C à 60°C

• Tolérance à l'humidité : 5% à 95% sans condensation

• Poids : 0,66 lbs
