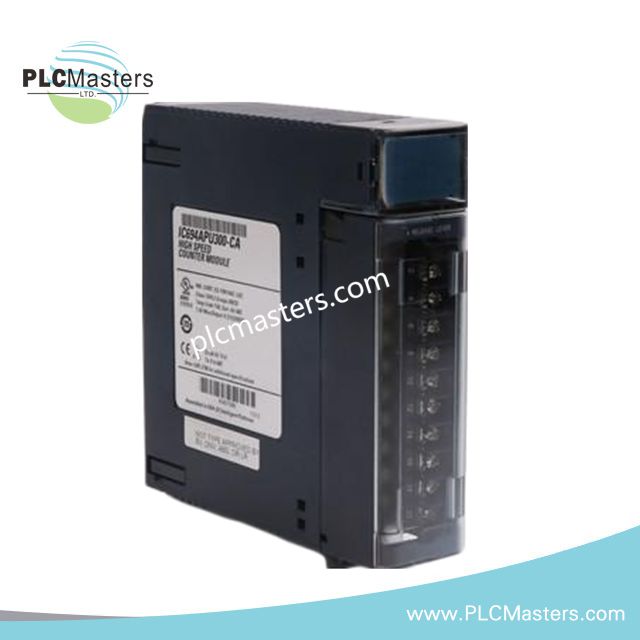

Module de compteur haute vitesse GE IC694APU300

Présentation

Le IC694APU300 est un module de compteur haute vitesse (HSC) haute performance conçu pour PACSystems RX3i. Il compte les signaux rapidement et avec précision, supportant les tâches de contrôle de mouvement et d'automatisation industrielle. Le module gère efficacement plusieurs types de compteurs et d'entrées d'encodeur. Par conséquent, il convient au suivi de position, à la mesure de vitesse et au comptage d'événements.

Spécifications techniques

• Type de module : Compteur haute vitesse (HSC)

• Numéro de pièce : IC694APU300

• Compatibilité système : PACSystems RX3i

• Canaux d'entrée : 12 entrées logique positive (source)

• Plage de tension d'entrée : Sélectionnable 5 VCC ou 10–30 VCC

• Types d'encodeurs supportés : Simple extrémité et différentiel (version améliorée)

• Fréquence d'entrée : Jusqu'à 200 kHz standard ; jusqu'à 1 MHz en mode amélioré

• Oscillateur interne : 2 MHz

• Types de compteurs supportés : Types A, B, C, D, E, Z, définis par l'utilisateur

• Résolution du compteur : Compteurs 32 bits

• Fonctions spéciales : Compteur Z, fenêtrage, registres de stroboscope, préchargement, homing

• Indicateurs LED : LEDs d'état entrée/sortie ; 3 LEDs d'état (version améliorée)

• Exigences du backplane : Backplane universel uniquement

• Montage : Montage en rack dans le système RX3i

• Consommation électrique : 250 mA (1,25 Watts), alimentation interne uniquement

• Taux de comptage maximal : 1 MHz, cycle de service 25 %–87 %

• Seuils d'entrée : 5 V CC ou 10–30 V CC

• Plage de tension de sortie : 4,7 à 40 V CC, charge résistive max 1,5 A

• Sorties logique positive : Quatre sorties

• Courant d'appel : 1,6 A sans déclenchement ESCP

• Support d'interruption CPU : Oui

• Support PLS et came : Oui
