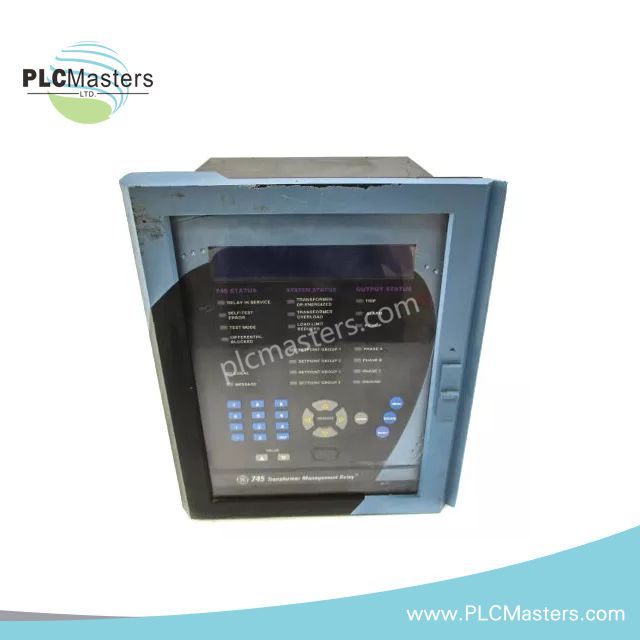

Relais de protection de transformateur GE Multilin 745-W2-P5-G5-LO-A-L-R-E

Aperçu

Le GE Multilin 745-W2-P5-G5-LO-A-L-R-E est un relais de protection de transformateur. Il offre une protection avancée et une surveillance pour les transformateurs de puissance de toutes tailles. Vous pouvez l'utiliser pour des configurations à deux ou trois enroulements. Grâce à sa conception modulaire extractible, il simplifie la maintenance et réduit les temps d'arrêt. Le relais prend également en charge plusieurs protocoles de communication pour une intégration facile dans les systèmes SCADA et d'automatisation.

Spécifications techniques

Protection et Contrôle

• Application : Protection des transformateurs à deux et trois enroulements

• Modes de protection : Protection primaire et de secours

• Fréquence : 50 Hz / 60 Hz (sélectionnable)

• Courant nominal : 1A ou 5A (sélectionnable par entrée TC)

Alimentation

• Option LO:

• DC : 40–60 VDC

• AC : 20–48 VAC, 48–62 Hz

Interfaces de communication

• Protocoles : Modbus, DNP 3.0 Niveau 2

• Ports:

• Ethernet intégré

• Ports série RS232, RS485, RS422

E/S numériques et analogiques

• Entrées numériques : Opto-isolées, quantité par G5 option

• Sorties numériques : Relais ou à semi-conducteurs, quantité par G5 option

• Sorties analogiques (option A):

• Types : 0–1 mA, 0–5 mA, 0–20 mA, 4–20 mA

• Quantité : Typiquement 4 ou plus (configurable par l'utilisateur)

Entrées de tension

• Tension nominale : Jusqu'à 120 V AC

Classements environnementaux

• Température de fonctionnement : -40°C à +80°C

• Température de stockage : -40°C à +85°C

• Humidité : Revêtement conforme optionnel pour environnements corrosifs

Mécanique

• Options de montage : Montage en rack ou sur panneau

• Construction : Modulaire, style extractible
