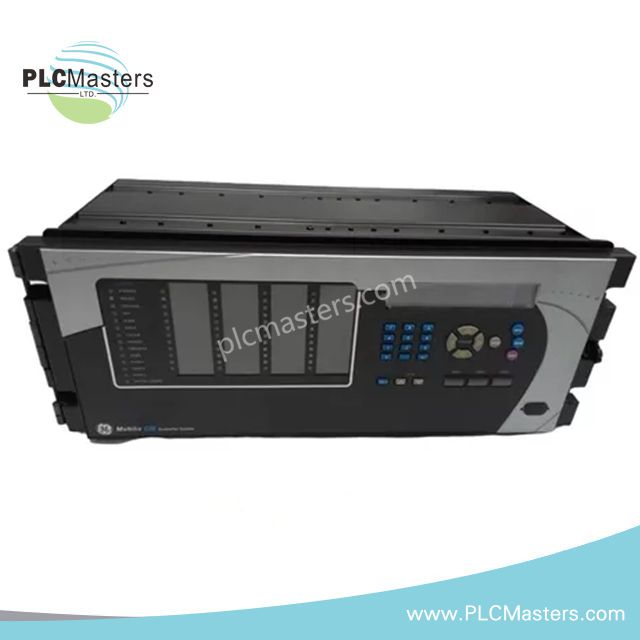

Contrôleur logique programmable durci de sous-station GE Multilin C30

Aperçu

Le Multilin™ C30 est un automate programmable renforcé pour postes électriques, conçu pour le contrôle avancé et l'automatisation dans les environnements de postes. Il améliore les capacités de contrôle grâce à une exécution rapide et déterministe de la logique programmable et offre de vastes capacités d'E/S. Le C30 peut remplacer les enregistreurs de séquence d'événements (SOE), étendre les E/S pour les dispositifs de protection, et réduire les besoins en câblage en utilisant une communication peer-to-peer à haute vitesse. Ce système prend également en charge une variété de protocoles de communication, facilitant l'intégration avec d'autres dispositifs de protection et de contrôle. De plus, le C30 dispose d'un grand écran graphique couleur pour la visualisation et le contrôle en temps réel de la baie protégée.

Spécifications techniques

• Exécution de logique programmable:

• Traitement logique déterministe de 2 ms

• Protocoles de communication:

• IEC 61850 Ed. 1 & Ed. 2

• DNP3

• Modbus TCP

• Synchronisation temporelle IEEE 1588

• PRP (Protocole de redondance parallèle)

• Capacités E/S:

• Jusqu'à 96 entrées numériques

• Jusqu'à 64 sorties numériques

• Entrées/sorties de transducteur (RTD, DCmA)

• Interfaces réseau:

• Trois ports Ethernet indépendants en fibre ou cuivre

• RS485, RS232, RS422, G.703, C37.94

• Fonctionnalités de cybersécurité:

• Cadre de sécurité CyberSentry™

• Journalisation des commandes utilisateur

• Contrôle d'accès à double permission

• Surveillance et mesure:

• Enregistreur d'événements 1024

• Capture d'onde étendue

• Enregistreur de données

• Affichage:

• Affichage graphique intégral en couleur

• Installation:

• Monté en rack pour environnements industriels
