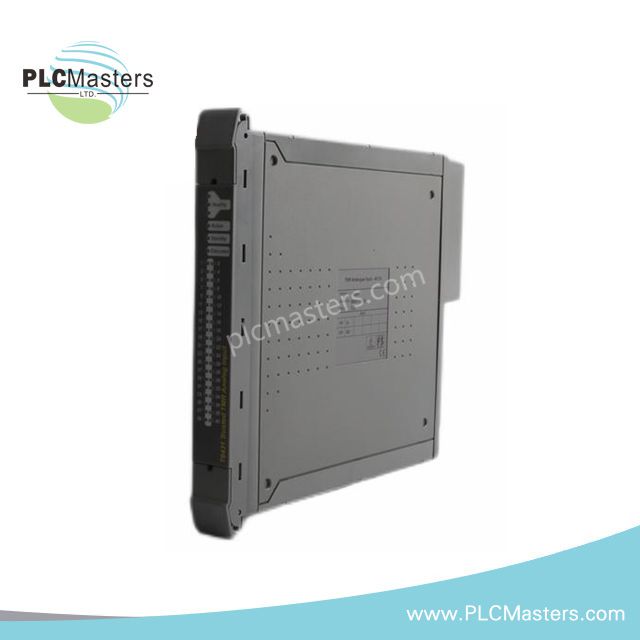

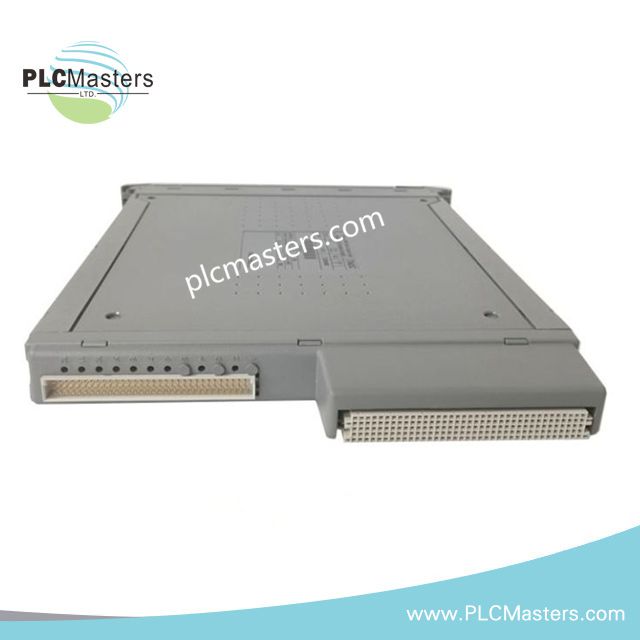

Module d’entrée analogique TMR sécurisé à 20 canaux ICS Triplex T0404

Le ICS Triplex T0404, également référencé sous le nom de module d’entrée analogique T0404, est un composant matériel dédié au traitement des signaux critiques pour la sécurité au sein des plateformes de systèmes redondants modulaires triples (TMR) Trusted.

Spécifications matérielles

Architecture TMR SIL 3 à haute intégrité

Le module utilise une architecture de vote à redondance modulaire triple (TMR) 2oo3 sur les 20 voies afin de maintenir la disponibilité et la tolérance aux pannes du système. L’isolation galvanique intégrée, avec une tenue aux impulsions de 2 500 V, empêche les boucles de masse et atténue les transitoires de surtension entre le câblage de terrain et les circuits logiques internes. L’exécution des défauts au niveau des canaux garantit une transition vers un état de sécurité en cas de perturbation non détectée du câblage de terrain ou de défaillance d’un composant matériel, conformément aux critères de sécurité TÜV CEI 61508 SIL 3.

Foire aux questions

Q : Le module T0404 peut-il être remplacé à chaud pendant le fonctionnement actif du système sans perturber les signaux des boucles ?

A : Oui. Le module prend en charge le remplacement complet en ligne (remplacement à chaud) via une configuration Companion ou SmartSlot, ce qui permet d’effectuer la maintenance en ligne sans interrompre le traitement des signaux sur les cartes adjacentes ni déclencher d’arrêt du système.

Q : Quelles indications de diagnostic sont disponibles sur le panneau avant pour vérifier individuellement le câblage de terrain ?

A : Chaque canal d’entrée dispose de voyants LED dédiés sur le panneau avant, indiquant en temps réel l’état de fonctionnement du canal et les défauts du câblage de terrain (tels qu’une boucle ouverte ou un signal hors plage), ainsi que de voyants d’état au niveau du module (Active, Standby, Educated).

Consignes d’installation sur site

• Alignement et insertion dans le châssis : Vérifiez que les rails de guidage du Companion Slot ou du SmartSlot sont exempts de débris avant l’insertion. Enfoncez fermement le module dans l’emplacement prévu du châssis jusqu’à ce que les connecteurs du fond de panier soient complètement engagés, puis verrouillez les loquets mécaniques de retenue.
• Intégrité du blindage et de la mise à la terre : Raccordez tous les blindages des câbles de terrain des boucles de courant 4 à 20 mA à la barre de terre dédiée du système en un seul point afin d’éviter les boucles de masse. Préservez l’intégrité de la barrière d’isolation galvanique de 2 500 V en évitant les interconnexions entre les masses de la logique de terrain et les potentiels de terre.
• Séparation du câblage : Acheminez les câbles de signaux analogiques basse tension dans des chemins de câbles séparés, à l’écart des lignes d’alimentation CA haute tension et des circuits d’entraînement de moteurs inductifs, afin de réduire les interférences électromagnétiques.
