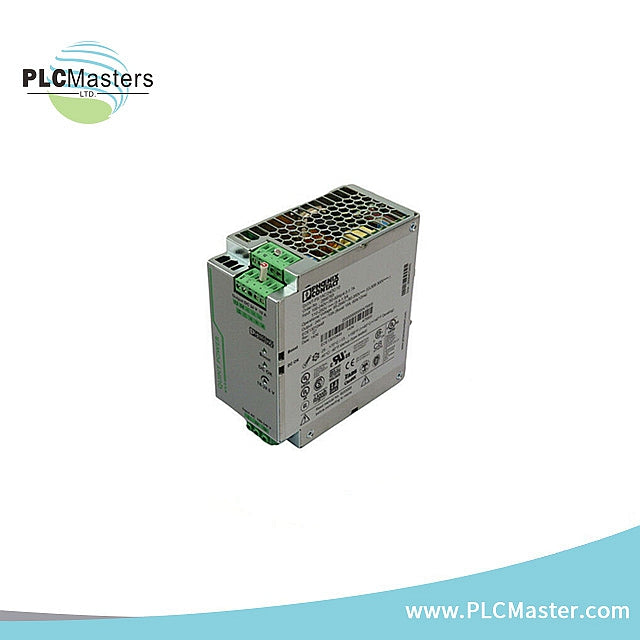

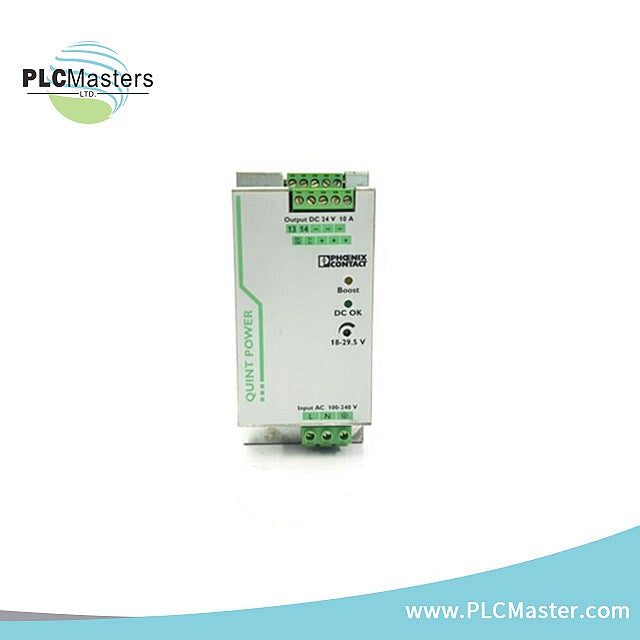

Unité d'alimentation Phoenix Contact QUINT-PS/1AC/24DC/10

Aperçu

• Type : Alimentation électrique à commutation primaire
• Série : QUINT POWER
• Type de connexion : Connexion par vis
• Montage : montage sur rail DIN
• Technologie : Technologie SFB (Selective Fuse Breaking)
• Entrée : monophasé
• Sortie : 24 V DC / 10 A

Spécifications d'entrée

Fonctionnement AC :

• Plage de tension d'entrée nominale : 100 V AC ... 240 V AC (-15 % / +10 %)
• Plage de tension d'entrée : 85 V AC ... 264 V AC
• Déclassement IStat. Boost : < 100 V AC (1 %/V)
• Plage de tension d'entrée DC : 110 V DC ... 350 V DC (typ. 90 V DC, UL 508 : ≤ 300 V DC)
• Résistance électrique maximale : 300 V AC
• Tension typique du réseau national : 120 V AC / 230 V AC
• Type de tension : AC
• Courant d'appel : < 15 A
• Intégrale du courant d'appel (I2t) : < 1,5 A²s
• Limitation du courant d'appel : 15 A
• Plage de fréquence AC : 45 Hz ... 65 Hz
• Plage de fréquence DC : 0 Hz
• Temps de tampon secteur : > 36 ms (120 V AC) / > 36 ms (230 V AC)
• Consommation de courant : 4 A (100 V AC) / 1,7 A (240 V AC)
• Consommation de puissance nominale : 302 VA
• Circuit de protection : Protection contre les surtensions transitoires ; varistance, parafoudre à gaz
• Facteur de puissance (cos φ): 0.85
• Temps de réponse typique : < 0,15 s
• Fusible d'entrée : 10 A (retardé, interne)
• Fusible de secours admissible : B10 B16 CA
• Fusible de secours CC admissible : Connecter un fusible approprié en amont
• Disjoncteur recommandé pour la protection d'entrée : 10 A ... 20 A (caractéristiques B, C, D, K)
• Courant de décharge vers PE : < 3,5 mA

Fonctionnement CC :

• Plage de tension d'entrée nominale : 110 V CC ... 250 V CC (-10 % ... +40 %, UL 508 : ≤ 300 V CC)
• Plage de tension d'entrée : 110 V CC ... 350 V CC
• Déclassement IStat. Boost : < 110 V CC (1 %/V)
• Consommation de courant : 3,4 A (110 V CC) / 1,5 A (250 V CC)

Spécifications de sortie

• Efficacité :
  • Typ. 92 % (120 V CA)
  • Typ. 93,2 % (230 V CA)
• Caractéristique de sortie : U/I
• Tension de sortie nominale : 24 V CC ±1 %
• Plage de réglage de la tension de sortie (USet) : 18 V CC ... 29,5 V CC (> 24 V CC, capacité constante limitée)
• Courant de sortie nominal (IN) : 10 A
• BOOST DE PUISSANCE (IBoost) : 15 A (-25 °C ... 40 °C permanent, UOUT = 24 V DC)
• Boost statique (IStat.Boost) : 15 A
• Rupture sélective du fusible (ISFB) : 60 A (12 ms)
• Disjoncteur magnétique déclencheur : B2 / B4 / B6 / C2 / C4
• Déclassement : 60 °C ... 70 °C (2,5 %/K)
• Résistance de la tension de rétroaction : ≤ 35 V DC
• Protection contre les surtensions en sortie (OVP) : ≤ 35 V DC
• Déviation de contrôle :
  • < 1 % (variation de la charge, statique 10 % ... 90 %)
  • < 2 % (variation de la charge, dynamique 10 % ... 90 %)
  • < 0,1 % (variation de la tension d'entrée ±10 %)
• Ondulation résiduelle : < 50 mVPP (avec valeurs nominales)
• Protégé contre les courts-circuits : Oui
• Puissance de sortie : 240 W / 360 W
• Puissance maximale dissipée à vide : 9,1 W
• Perte de puissance à charge nominale max. : 22 W
• Temps de montée : < 0,05 s (UOUT (10 % ... 90 %))
• Connexion en parallèle : Oui, pour la redondance et l'augmentation de la capacité
• Connexion en série : Oui

Signal : DC OK Actif :

• Description de la sortie : UOUT > 0,9 x UN : Signal haut
• Plage de tension de commutation : 18 V CC ... 24 V CC
• Courant d'appel maximal : ≤ 20 mA (protégé contre les courts-circuits)
• Courant de charge continu : ≤ 20 mA

Signal : DC OK flottant :

• Description de la sortie : Contact relais, UOUT > 0,9 x UN : Contact fermé
• Tension de commutation maximale : 30 V CA / 24 V CC
• Courant d'appel maximal : 0,5 A / 1 A
• Courant de charge continu : ≤ 1 A

Signal : POWER BOOST, actif :

• Description de la sortie : IOUT < IN : Signal haut
• Plage de tension de commutation : 18 V CC ... 24 V CC
• Tension de sortie : + 24 V CC
• Courant d'appel maximal : 20 mA (protégé contre les courts-circuits)
• Courant de charge continu : ≤ 20 mA

Dimensions

• Largeur : 60 mm
• Hauteur : 130 mm
• Profondeur : 125 mm

Dimensions d'installation :

• Distance d'installation Droite/Gauche : 5 mm / 5 mm
• Distance d'installation Haut/Bas : 50 mm / 50 mm

Dimensions alternatives d'assemblage :

• Largeur : 122 mm
• Hauteur : 130 mm
• Profondeur : 63 mm
