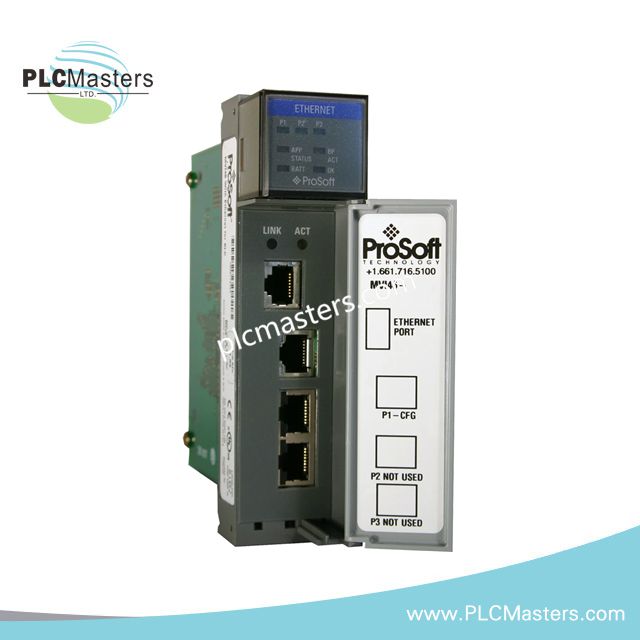

Module de communication EtherNet/IP ProSoft MVI46-DFNT

Configuré pour les communications Ethernet à haut débit dans les architectures de châssis SLC 500, le ProSoft MVI46-DFNT (module d’interface Client/Serveur EtherNet/IP MVI46-DFNT) assure une exécution physique et électrique directe. Inséré directement dans un emplacement du fond de panier SLC, le module exécute des protocoles DF1 bidirectionnels sur Ethernet afin de relier la logique d’un châssis existant aux équipements réseau modernes sans passerelles externes.

Décomposition du suffixe et matrice des modèles

La plateforme de la série MVI46 utilise des désignations matérielles dédiées par suffixe pour identifier la couche de protocole du micrologiciel intégré exécutée par l’architecture du processeur embarqué.

Spécifications matérielles

Latences de conversion des protocoles et limites d’isolation

L’architecture du module intègre une isolation galvanique interne sur le port Ethernet 10/100 Mbps afin d’empêcher les courants de boucle de masse de se propager vers le bus du fond de panier SLC 500. Les latences de conversion des protocoles sont directement liées au taux de transfert par blocs de la logique à relais établi entre la carte mémoire du processeur SLC et la base de données interne du MVI46-DFNT. Les tampons de données internes traitent simultanément les threads d’exécution Client/Serveur, maintenant la latence des messages explicites dans des fenêtres déterministes définies par les intervalles de scrutation du fond de panier du châssis hôte.

Foire aux questions

Q : Quelle est la consommation de courant maximale du module MVI46-DFNT depuis le fond de panier SLC ?

R : Le module consomme au maximum 800 mA à 5 VCC directement depuis le rail d’alimentation du fond de panier SLC 500.

Q : Le module nécessite-t-il une alimentation externe pour le conditionnement du signal Ethernet ?

R : Non, toute l’alimentation nécessaire au fonctionnement provient directement de la connexion 5 VCC du fond de panier du châssis.

Q : Combien de connexions simultanées de sockets Ethernet le MVI46-DFNT peut-il maintenir ?

R : Le matériel prend en charge jusqu’à 20 connexions Client actives et jusqu’à 15 connexions Serveur actives simultanément.

Directives d’installation sur site

• Vérifiez que l’alimentation de l’hôte du châssis SLC 500 est complètement coupée avant d’insérer ou de retirer le module ; le remplacement à chaud dans des châssis non homologués peut endommager les broches du bus du fond de panier.
• Utilisez un câblage Ethernet à paires torsadées blindées (STP) de catégorie 5e ou supérieure afin d’assurer l’immunité au bruit dans les environnements industriels perturbés.
• Raccordez les fils de drainage du blindage à un point de mise à la terre à faible impédance sur le panneau d’entrée de l’armoire.
• Assurez une profondeur d’enclenchement minimale des languettes de verrouillage RJ45 standard afin de maintenir la continuité du signal en présence de vibrations mécaniques.
• Maintenez un dégagement minimal de 50 mm au-dessus et au-dessous de la cage de cartes afin de permettre une convection thermique sans entrave à travers l’ensemble du module.
