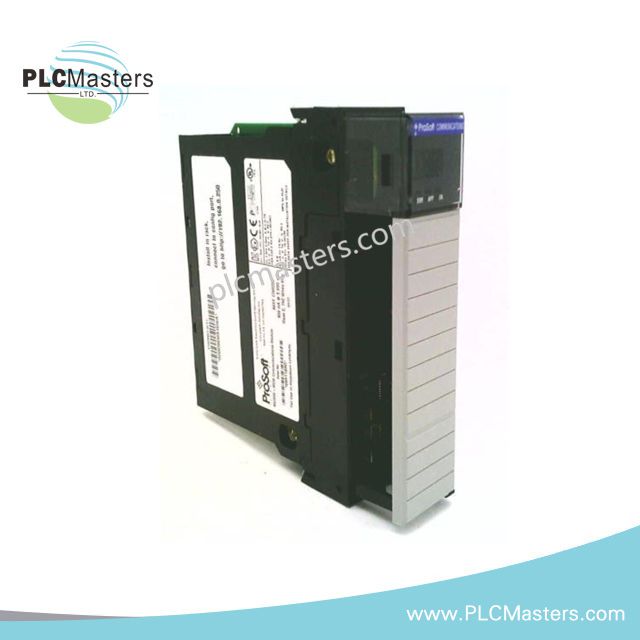

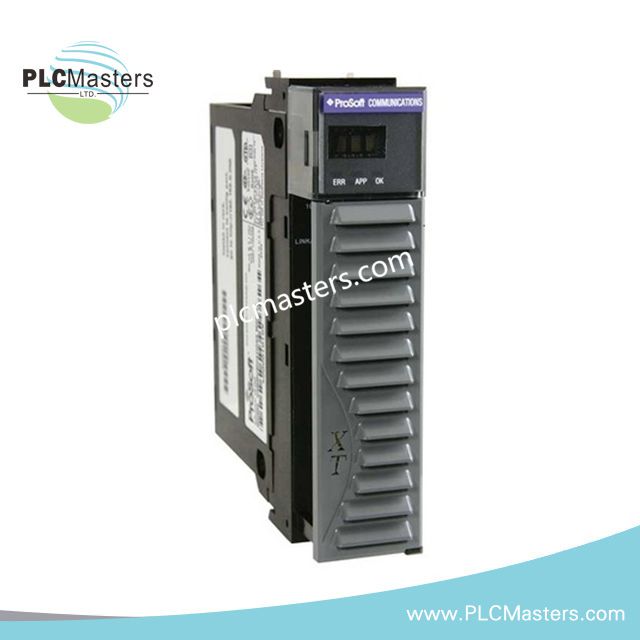

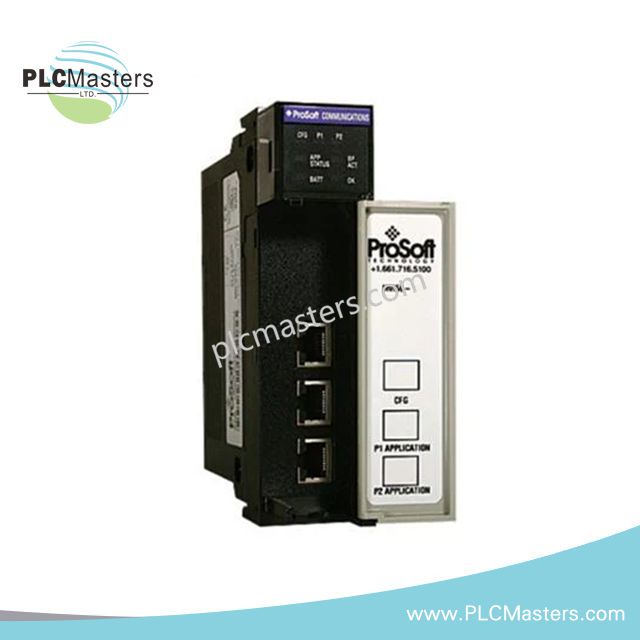

Module passerelle ProSoft MVI56E-MNETC Modbus TCP ControlLogix

Présentation du produit

Le ProSoft MVI56E-MNETC est une interface de communication améliorée conçue pour connecter les plateformes Allen-Bradley ControlLogix aux réseaux Modbus TCP/IP. Il permet un échange de données bidirectionnel entre les dispositifs industriels basés sur Ethernet et les systèmes de contrôle PLC sans nécessiter de matériel de conversion de protocole au-delà du module lui-même.

Basé sur l'architecture ProSoft E-Series, le module est optimisé pour les applications à haut débit, prenant en charge la communication client et serveur simultanée avec des performances stables sous de fortes charges réseau.

Architecture de communication

Interface Modbus TCP/IP

• Protocole : Modbus TCP/IP sur Ethernet

• Modes de fonctionnement : client (maître), serveur (esclave) ou fonctionnement simultané

• Interface Ethernet : 10/100 Mbps, auto-négociation, duplex intégral/demi-duplex

• Capacité de connexion :

• Jusqu'à 30 sessions client

• Jusqu'à 10 sessions serveur

• Fonctions prises en charge :

• Bobines en lecture/écriture

• Registres de maintien en lecture/écriture

• Registres d'entrée et entrées discrètes

• Gestion des données : prend en charge la cartographie des entiers, flottants et au niveau des bits

• Capacité maximale de données : jusqu'à 10 000 registres

Intégration ControlLogix

• Backplane : transfert de données optimisé à haute vitesse pour châssis ControlLogix

• Emplacement requis : un emplacement standard ControlLogix

• Outil de configuration : ProSoft Configuration Builder (PCB)

• Accès aux diagnostics : serveur web intégré pour la surveillance en temps réel

• Retour d'état : indicateurs Ethernet, module, application et backplane

Spécifications matérielles et environnementales

• Température de fonctionnement : -20°C à +60°C

• Température de stockage : -40°C à +85°C

• Consommation électrique : typiquement < 5 W

• Isolation électrique : 1500 V (Ethernet vers backplane)

• Plage d'humidité : 5–95 % sans condensation

• Vibrations/Chocs : conforme à la norme IEC 60068-2

• Compatibilité rack : châssis ControlLogix local ou distant

Caractéristiques techniques clés

• Moteur de traitement Modbus TCP/IP haute performance

• Architecture de communication client/serveur concurrente

• Utilisation optimisée de la bande passante du backplane

• Diagnostics et statistiques intégrés basés sur le web

• Prend en charge les configurations de réseau Ethernet redondantes

• Conçu pour des environnements d'échange de données à grande échelle

• Fonctionnement stable sous des charges industrielles continues

Domaines d'application typiques

• Intégration SCADA et systèmes de contrôle distribués

• Réseaux de surveillance et de contrôle de la production d'énergie

• Production pétrolière et gazière et automatisation des pipelines

• Systèmes de traitement de l'eau et des eaux usées

• Usines chimiques et de fabrication de procédés

FAQ

Q1 : Le module peut-il fonctionner à la fois comme client et serveur en même temps ?
Oui, il prend en charge l'opération simultanée en tant que client et serveur Modbus TCP.

Q2 : Quel est le nombre maximum de connexions prises en charge ?
Jusqu'à 30 connexions client et 10 connexions serveur peuvent fonctionner simultanément.

Q3 : Prend-il en charge la cartographie de grandes quantités de données ?
Oui, il prend en charge jusqu'à 10 000 registres Modbus avec plusieurs types de données.

Q4 : Est-il adapté aux réseaux Ethernet redondants ?
Oui, il est compatible avec les topologies réseau redondantes utilisées dans les systèmes ControlLogix.
