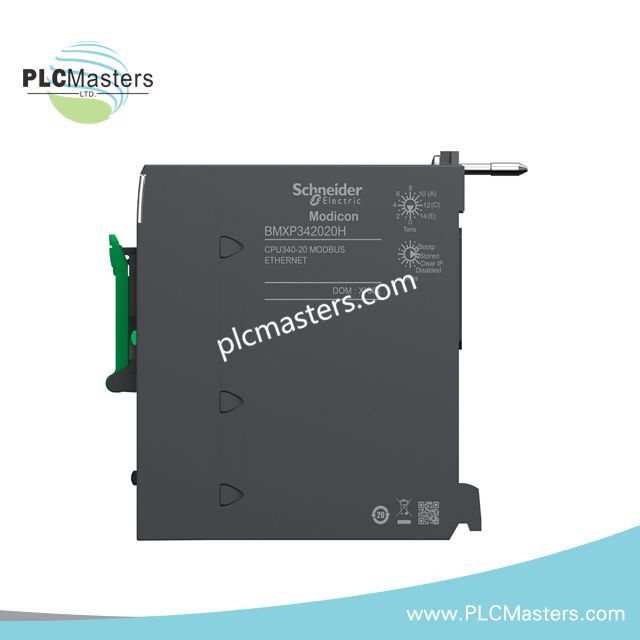

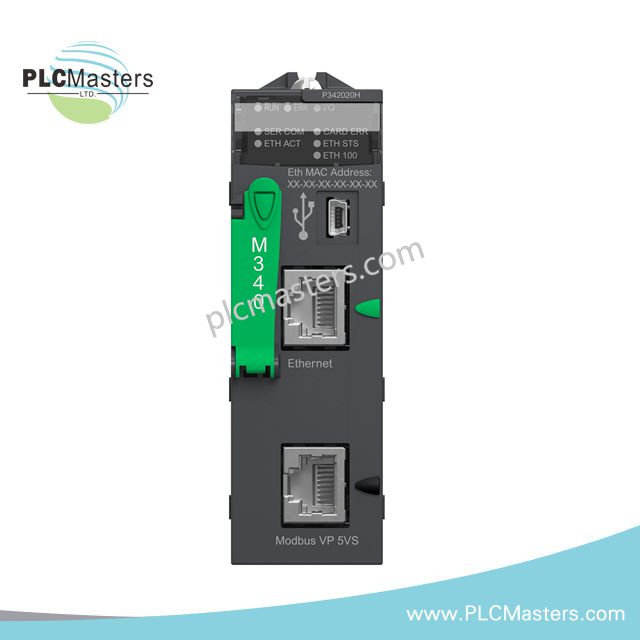

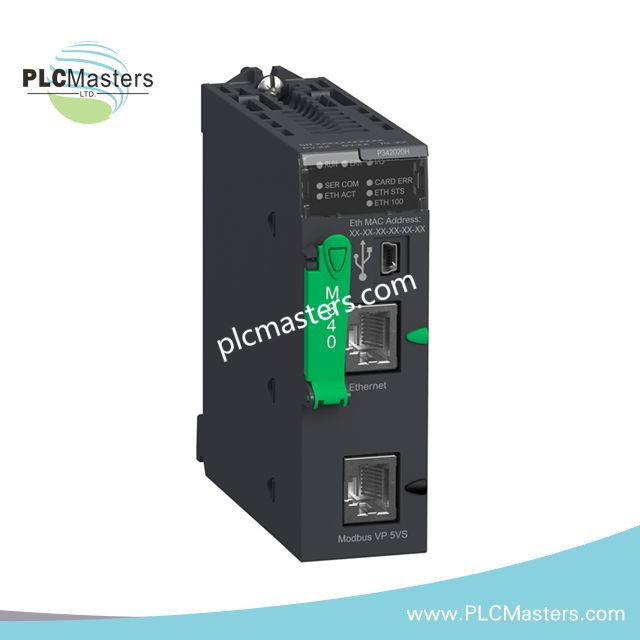

Module processeur Schneider BMXP342020H

Présentation

Le Schneider Electric BMXP342020H est un module processeur renforcé pour la plateforme d'automatisation Modicon M340. Il gère des tâches de contrôle industriel exigeantes dans des environnements difficiles. Le module prend en charge jusqu'à 1024 points d'E/S discrets et 256 points d'E/S analogiques. Il offre des options de communication avancées incluant les protocoles Ethernet et Modbus. Le BMXP342020H assure des performances fiables dans des plages de température étendues de -25°C à 70°C. Il fournit une fonctionnalité plug-and-work, réduisant le temps de démarrage et simplifiant l'intégration réseau. Ce module processeur convient aux applications dans les industries de la fabrication, du traitement de l'eau, des énergies renouvelables, du ciment et des infrastructures.

Spécifications techniques

• Modèle : BMXP342020H

• Type : Module processeur (CPU)

• Plateforme : Modicon M340

• Application : Fonctionnement en environnement sévère

• Nombre de racks : 4

• Capacité E/S discrètes : 1024 multi-racks, 704 mono-rack

• Capacité E/S analogiques : 256 multi-racks, 66 mono-rack

• Nombre de canaux spécifiques à l'application : 36

• RAM interne : 4096 kB au total

• 256 kB données

• 3584 kB programme, constantes et symboles

• Mémoire fournie : Carte mémoire BMXRMS008MP pour sauvegarde

• Interfaces de communication :

• 2 modules Ethernet, 10/100 Mbit/s

• 4 modules AS-Interface

• USB 12 Mbit/s

• Liaisons série : RS232C, RS485, Modbus RTU/ASCII

• Vitesse d'exécution :

• Instruction booléenne 0,12 µs

• Mots double longueur 0,17 µs

• Mots simple longueur 0,25 µs

• Instruction en virgule flottante 1,16 µs

• Tâches supportées : 64 tâches événementielles, 1 tâche périodique rapide, 1 tâche maître cyclique

• Boucles de contrôle : Programmables

• Surveillance : Compteurs de diagnostic et d'événements via Modbus

• Consommation de courant : 95 mA sous 24 V DC

• Alimentation : Interne via rack

• Indicateurs LED : Processeur, Ethernet, Modbus, E/S, mémoire et état de défaut

• Indice de protection : IP20, revêtement conforme

• Température de fonctionnement : -25°C à 70°C

• Humidité : 5–95% sans condensation

• Résistance environnementale : Résistant aux gaz, poussière, sable, sel, moisissures et spores fongiques

• Certifications : CE, UL, CSA, RCM, EAC, UKCA, ATEX zone 2/22, IECEx zone 2/22

• Normes de conformité : IEC 61131-2, IEC 61010-2-201, EN/IEC 61000-6-5, EN/IEC 61850-3, IEC 60079-0

• Poids net : 0,205 kg
