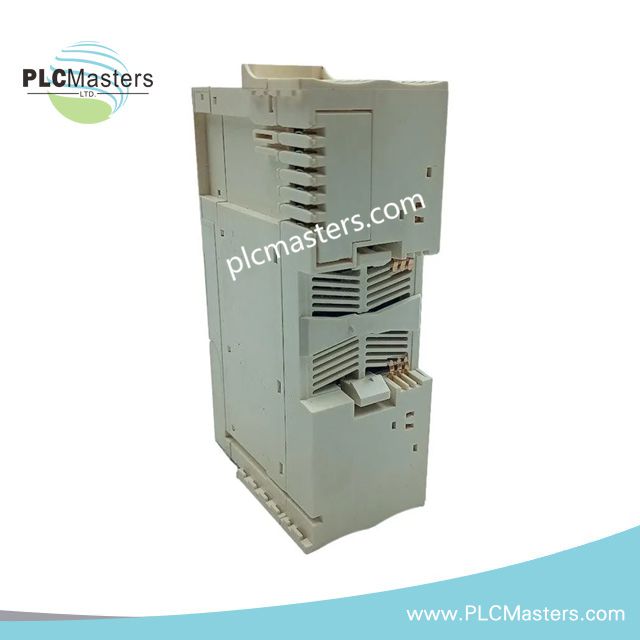

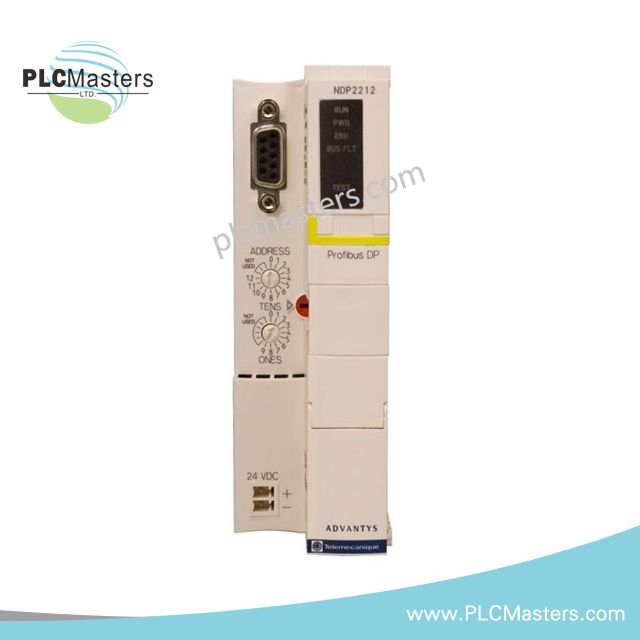

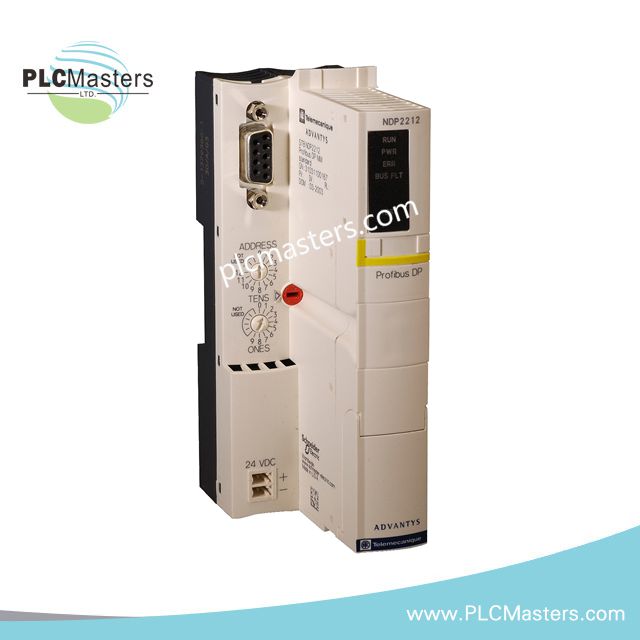

Schneider STBNDP2212 Module d'Interface Réseau PROFIBUS DP

Description du produit

Le Schneider Electric STBNDP2212 est un module d'interface réseau PROFIBUS DP haute performance conçu pour les systèmes d'E/S distribuées Modicon STB. Il assure une communication fluide entre les contrôleurs et les dispositifs de terrain, permettant la surveillance et le contrôle en temps réel des processus d'automatisation industrielle. De plus, sa conception robuste garantit un fonctionnement fiable même dans des environnements industriels exigeants. Le module prend en charge jusqu'à 125 dispositifs esclaves DP, facilitant des architectures système complexes avec une latence minimale. En outre, ses diagnostics intégrés simplifient la maintenance du réseau et la surveillance des performances. Le montage sur rail DIN assure une installation facile dans les armoires de commande standard.

Caractéristiques principales

• Prend en charge jusqu'à 125 dispositifs esclaves PROFIBUS DP pour une connectivité réseau étendue.

• Gère efficacement les opérations de lecture/écriture pour tous les esclaves d'E/S connectés.

• Fournit des diagnostics complets pour la santé et la performance du réseau.

• Compatible avec plusieurs réseaux de bus de terrain pour une intégration système flexible.

• Le montage sur rail DIN permet une installation rapide et sécurisée dans les armoires de commande.

• Conçu pour les environnements industriels avec protection IP20 et large plage de températures.

Spécifications techniques

Protocole de communication : PROFIBUS DP
Débit en bauds : 9,6 kbit/s
Tension d'alimentation : 24 VCC
Courant d'alimentation max : 700 mA
Tension de sortie : 5,25 VCC
Courant de sortie : 1,2 A
Nombre maximal d'esclaves pris en charge : 125
Nombre maximal de segments d'extension : 6
Type de montage : Rail DIN
Hauteur : 1,6 in (40 mm)
Largeur : 5,05 in (128,3 mm)
Profondeur : 2,8 in (70 mm)
Degré de protection IP : IP20
Certifications : CE, C-tick, CSA, ATEX Cat 3G, FM Classe 1 Division 2, UL
Température de fonctionnement : 32–140 °F (0–60 °C) sans réduction de puissance ; -13–158 °F (-25–70 °C) avec réduction de puissance
Température de stockage : -40–185 °F (-40–85 °C)
Humidité relative : 95 % à 140 °F (60 °C) sans condensation
Altitude de fonctionnement : ≤ 6561,68 ft (2000 m)
Résistance aux vibrations : 3 gn (58–150 Hz), 5 gn (58–150 Hz), ±0,35 mm (10–58 Hz)
Résistance aux chocs : 30 gn 11 ms IEC 88 référence 2-27

Applications typiques

Le STBNDP2212 s'intègre parfaitement aux systèmes d'automatisation industrielle, permettant un contrôle distribué pour les lignes de production, les usines de traitement et les machines. Par exemple, il facilite l'échange de données en temps réel entre les automates programmables (PLC) et les dispositifs d'E/S, améliorant l'efficacité des processus. De plus, ses capacités de diagnostic permettent aux équipes de maintenance de détecter rapidement les problèmes réseau, réduisant ainsi les temps d'arrêt. Ce module est idéal pour les applications nécessitant une communication fiable, un grand nombre d'appareils et une intégration flexible des bus de terrain.

FAQ

Q : Combien d'appareils le STBNDP2212 peut-il prendre en charge ?
R : Il prend en charge jusqu'à 125 dispositifs esclaves PROFIBUS DP.

Q : Quelle est la tension d'alimentation du module ?
R : Le module fonctionne à 24 VCC avec un courant maximal de 700 mA.

Q : Le module peut-il fonctionner dans des environnements à haute température ?
R : Oui, il fonctionne jusqu'à 158 °F (-25–70 °C) avec un facteur de réduction.

Q : Quel type de montage utilise-t-il ?
R : Le module est conçu pour un montage standard sur rail DIN.

Q : Fournit-il des diagnostics réseau ?
R : Oui, il offre des diagnostics complets pour la santé et la performance du réseau.
