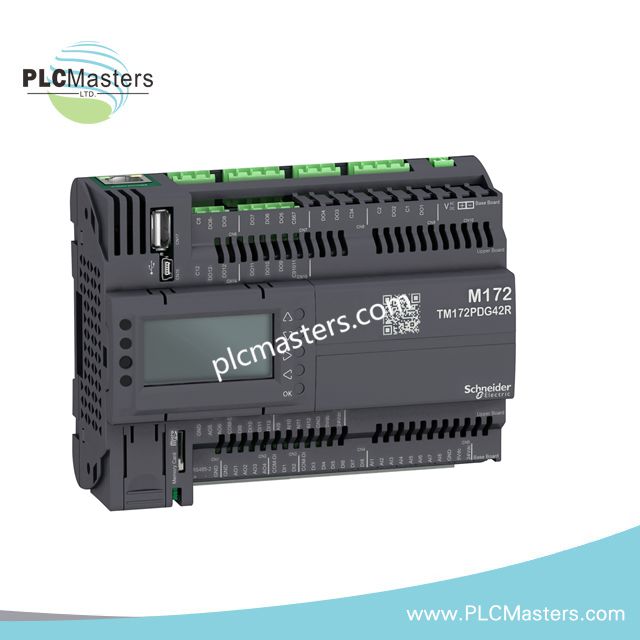

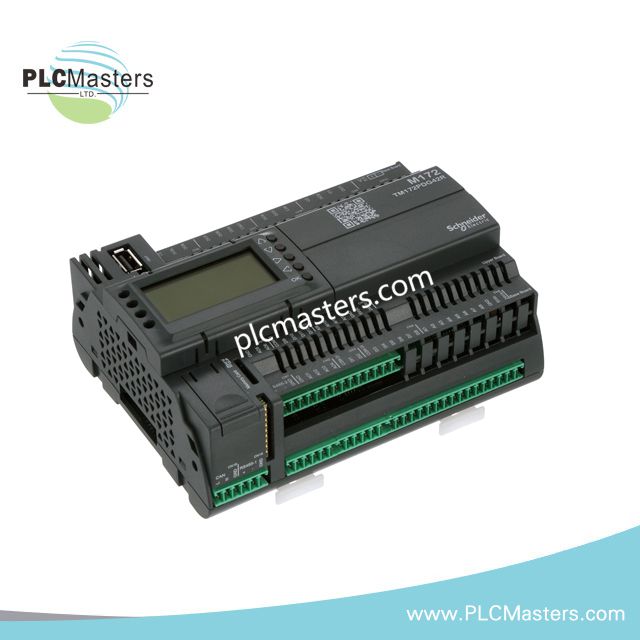

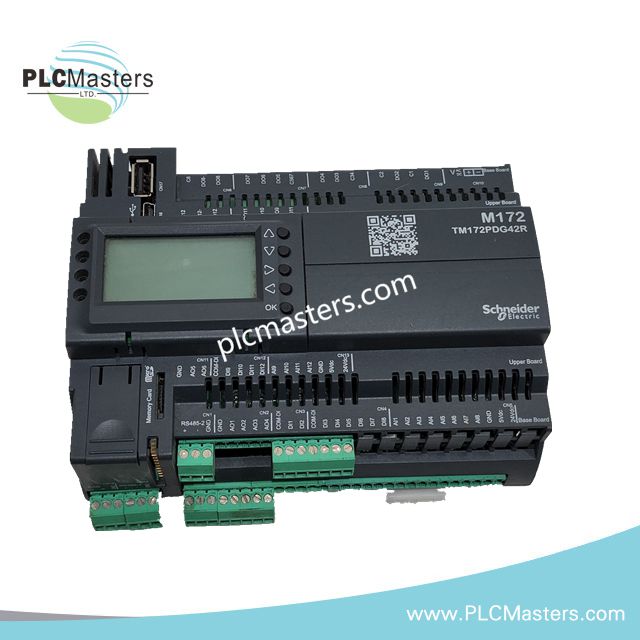

Contrôleur d'affichage de performance Schneider TM172PDG42R
$215.00
$326.00
Description
Aperçu
Le Schneider Electric TM172PDG42R est un contrôleur programmable haute performance de la série Modicon M172, conçu pour des applications avancées de CVC et de pompage. Il intègre 42 points d'E/S, un écran intégré et plusieurs interfaces de communication pour offrir un contrôle précis et une intégration système efficace. Ce contrôleur allie intelligence, connectivité et flexibilité, ce qui le rend idéal pour les systèmes modernes de gestion des bâtiments et de l'énergie.
Points Fonctionnels Clés
Le TM172PDG42R offre un équilibre parfait entre puissance et adaptabilité pour la CVC, la réfrigération et la gestion des fluides. Les ingénieurs peuvent programmer l'unité en utilisant EcoStruxure Machine Expert – HVAC, assurant une configuration rapide et une mise en service simplifiée. Ses ports Ethernet, RS485, CAN et USB prennent en charge une large gamme de protocoles de communication industriels, y compris Modbus RTU/TCP et BACnet IP/MS-TP.
De plus, l'écran LCD intégré permet la surveillance et la configuration sur site sans matériel supplémentaire. L'horloge intégrée assure une planification précise pour les tâches de contrôle automatisé, tandis que la conception robuste de l'appareil garantit sa fiabilité dans des conditions industrielles difficiles.
Spécifications techniques
| Spécification | Détails |
|---|---|
| Série | Modicon M172 |
| Total des points E/S | 42 |
| Entrées Discrètes | 12 (24 V AC/DC, logique sink/source) |
| Sorties discrètes | 12 sorties relais (SPST/SPDT, 1–3 A) |
| Entrées analogiques | 12 paires configurables (compatible NTC/PTC/Pt1000) |
| Sorties analogiques | 4 (0–10 V) + 2 (0–10 V / 4–20 mA / PWM) |
| Ports de communication | 1 × Ethernet (RJ45), 2 × RS485, 1 × CAN, 1 × USB Type A, 1 × USB Mini-B |
| Protocoles pris en charge | Modbus TCP, Modbus RTU, BACnet MS/TP, BACnet IP |
| Tension de fonctionnement | 24 V AC ±10 % ou 20–38 V DC |
| Consommation électrique | 15 W |
| Affichage | Écran LCD rétroéclairé, 128 × 64 pixels |
| Montage | Rail DIN ou panneau |
| Température de fonctionnement | -20°C à +60°C |
| Indice de protection | IP20 |
| Dimensions (L × H × P) | 144 × 110 × 60,5 mm |
| Poids | 0,385 kg |
| Certifications | CE, EAC, CSA, cURus |
| Normes de conformité | EN/IEC 60730, UL94 V0 |
| Indice de protection environnementale | Degré de pollution 2, altitude ≤ 2000 m |
Applications typiques
Le TM172PDG42R est spécialement conçu pour :
-
Contrôle HVAC dans les bâtiments commerciaux et industriels
-
Systèmes de pompage et de traitement de l'eau
-
Unités de refroidissement, traitement d'air et pompes à chaleur
-
Systèmes de gestion des fluides économes en énergie
-
Automatisation des bâtiments avec réseaux Modbus ou BACnet
Sa scalabilité et ses options de communication polyvalentes le rendent adapté aux systèmes de contrôle autonomes et en réseau.
Support & Fiabilité
La plateforme Modicon M172 offre une fiabilité à long terme et un support mondial via l'écosystème EcoStruxure de Schneider Electric. Avec une conformité certifiée, des matériaux durables et des algorithmes écoénergétiques, le TM172PDG42R garantit une réduction des temps d'arrêt et une efficacité opérationnelle accrue.
FAQ
Q1 : Quel logiciel est utilisé pour programmer le TM172PDG42R ?
A1 : Le contrôleur est programmé à l'aide de EcoStruxure Machine Expert – HVAC, le logiciel dédié de Schneider Electric pour l'automatisation HVAC.
Q2 : Prend-il en charge à la fois la communication Modbus et BACnet ?
A2 : Oui. Il prend en charge Modbus RTU/TCP et BACnet MS/TP et IP, assurant une intégration facile dans les réseaux existants.
Q3 : Puis-je utiliser le TM172PDG42R pour les systèmes de contrôle de pompage d'eau ?
A3 : Absolument. Les sorties analogiques et relais du contrôleur le rendent idéal pour les applications de pompage et de contrôle de débit.
Q4 : Quelle est la résolution de l'affichage et son utilité ?
A4 : L'écran LCD (128 × 64 pixels) permet la surveillance locale des paramètres, la visualisation de l'état et la configuration.
Q5 : Quelle est la plage d'environnement de fonctionnement ?
A5 : Il fonctionne de manière fiable entre -20°C et +60°C, adapté à la plupart des environnements industriels intérieurs.
