Program Teks Berstruktur PLC Mesin Penanda: Panduan Mendalam

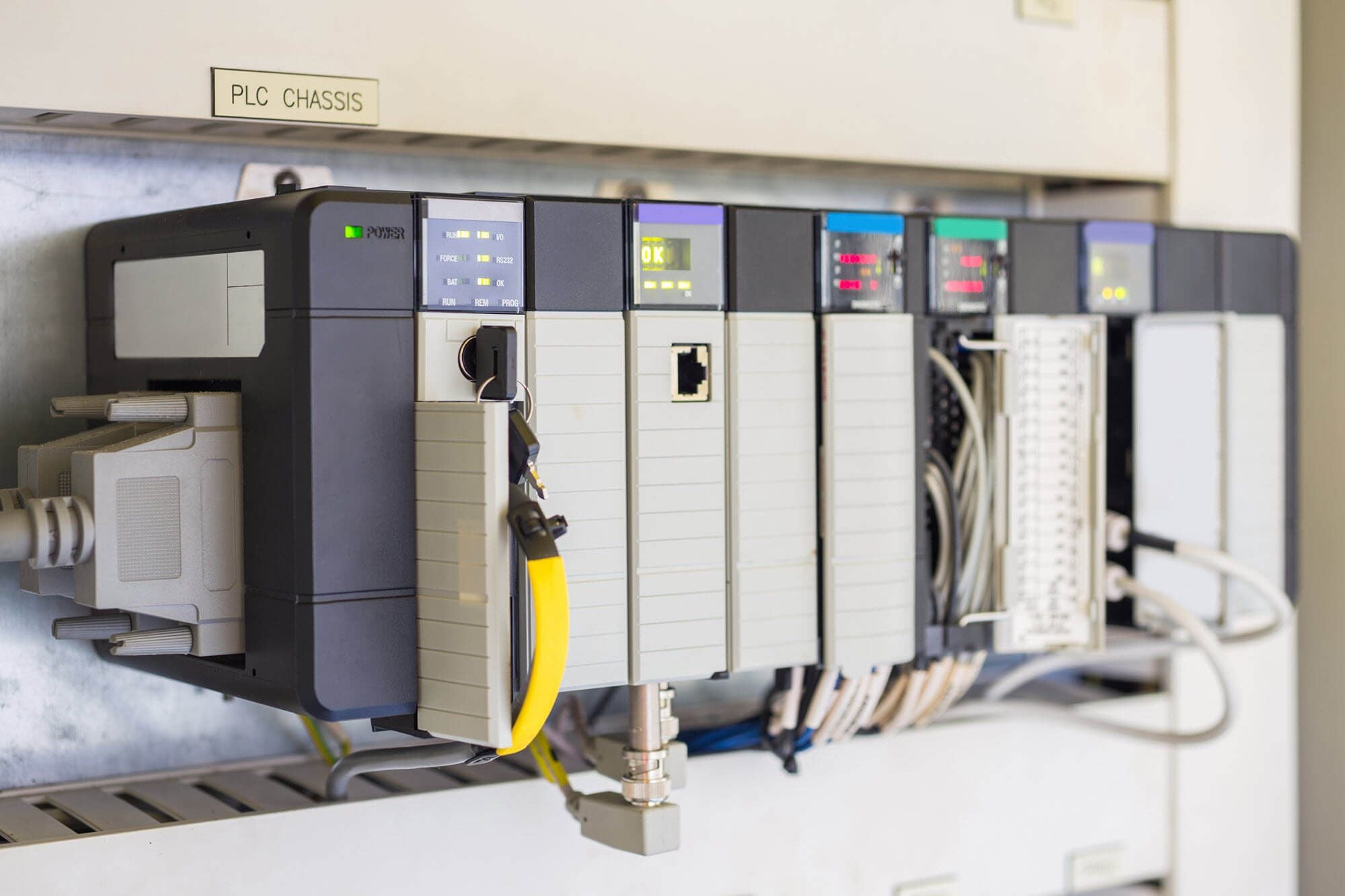

Pengenalan kepada Logik PLC Mesin Penanda
Dalam artikel ini, kami akan meneroka pembangunan langkah demi langkah program PLC untuk mesin penanda. Mesin ini melibatkan pelbagai komponen seperti butang tekan mula, butang tekan berhenti, penghantar, sensor botol, silinder, sensor silinder naik, dan sensor silinder turun. Mesin ini direka untuk menandakan botol semasa mereka bergerak di sepanjang penghantar, dengan tindakan yang saling berkait untuk memastikan urutan yang betul.
Logik Interlock Penghantar
Elemen utama pertama dalam program adalah interlock penghantar. Penghantar tidak akan berjalan melainkan syarat berikut dipenuhi:
- Sistem belum berjalan.
- Sensor atas dikesan.
- Penghantar tidak diaktifkan.
- Sensor botol tidak mengesan botol.
Dengan melaksanakan interlock ini, kami memastikan penghantar beroperasi hanya di bawah syarat yang betul, mengelakkan kesilapan dan memastikan operasi lancar.
Logik Interlock Silinder
Langkah penting seterusnya adalah untuk mentakrifkan interlock bagi operasi silinder. Silinder, yang bergerak naik dan turun untuk menanda botol, hanya dibenarkan berfungsi apabila penghantar berada dalam keadaan berhenti. Jika penghantar berjalan, silinder akan kekal tidak aktif, mengelakkan sebarang perlanggaran atau kesilapan dalam proses penandaan.
Logik Sistem Mula/Berhenti
Setelah interlock ditakrifkan, program boleh menguruskan syarat mula dan berhenti. Menekan butang mula mengunci bit sistem berjalan, memulakan operasi. Menekan butang berhenti membuka kunci bit ini dan menghentikan proses. Sistem ini memastikan pengguna mempunyai kawalan penuh ke atas operasi, sementara interlock melindungi daripada permulaan yang tidak disengajakan.
Logik Kawalan Penghantar
Dengan sistem berjalan, penghantar dikawal oleh syarat interlock. Jika semua syarat dipenuhi, penghantar bermula. Apabila sensor botol mengesan botol, ia mencetuskan bit untuk menghentikan penghantar. Kelewatan ini membolehkan silinder mencapai kedudukan yang betul sebelum penghantar berhenti, memastikan proses penandaan berlaku pada masa yang tepat.
Pergerakan Silinder ke Bawah dan ke Atas
Apabila botol berada di kedudukan, silinder mula bergerak ke bawah selepas kelewatan 5 saat. Jika sensor bawah tidak aktif, silinder bergerak ke bawah. Setelah sensor bawah mengesan pelanjutan penuh silinder, silinder berhenti. Program kemudian menunggu kelewatan 5 saat lagi sebelum memulakan pergerakan ke atas. Sensor atas memastikan silinder bergerak kembali ke atas, melengkapkan kitaran penandaan.
Tetapan Semula dan Permulaan Semula Penghantar
Setelah silinder mencapai kedudukan atas, program menetapkan semula logik dan membenarkan penghantar dimulakan semula. Proses ini memastikan mesin penanda sentiasa menanda botol pada masa yang tepat dan sistem bersedia untuk memulakan kitaran baru.
Kesimpulan dan Wawasan
Program teks berstruktur ini membolehkan mesin penanda beroperasi dengan cekap dengan interlock dan urutan yang betul. Melalui kawalan teliti terhadap penghantar dan silinder, sistem memastikan penandaan yang tepat, mengelakkan kesilapan dan memastikan operasi lancar. Strategi interlock yang digunakan di sini boleh disesuaikan dengan pelbagai sistem automasi di mana operasi berurutan dan penentuan masa adalah penting.
