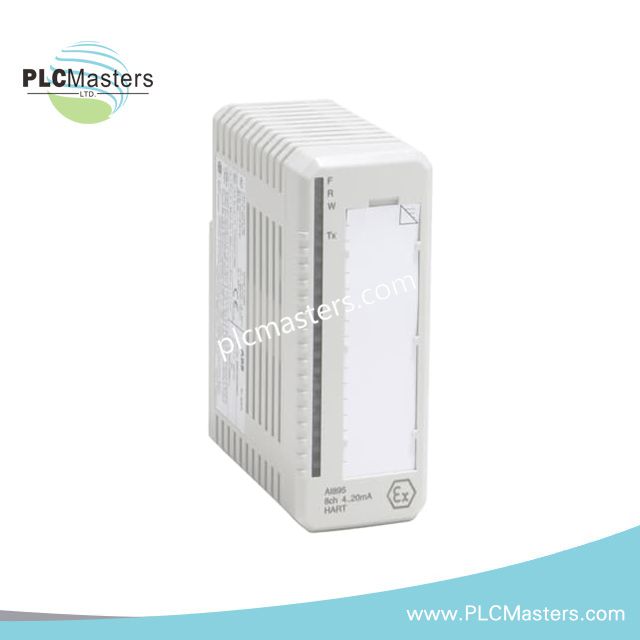

Módulo de Entrada Analógica ABB AI895 3BSC690086R1

Módulo de Entrada Analógica AI895

Número do Modelo: 3BSC690086R1
Função: módulo de entrada analógica intrinsecamente seguro de 8 canais para circuito de corrente 4–20 mA com suporte HART

Visão Geral

O módulo AI895 fornece 8 canais de entrada analógica capazes de aquisição de sinal 4–20 mA . Suporta tanto transmissores de 2 fios como de 4 fios, mantendo a compatibilidade com comunicação HART . Cada canal inclui componentes de segurança intrínseca para ligação direta a áreas perigosas, eliminando a necessidade de barreiras externas.

Especificações Técnicas

Configuração de Sinal e Canal

• Tipo de Sinal: 4...20 mA, unipolar, single-ended

• Número de Canais: 8

• Resolução: 12 bits

• Isolamento: Isolado em grupo do terra

• Tempo de Subida do Filtro de Entrada (0–90%): 20 ms

• Intervalo de Entrada (baixo/alto): 1,5 mA a 22 mA

• Queda de Tensão na Entrada: Tip. 3 V (inclui PTC)

Alimentação do Transmissor

• Tensão de Saída: ≥15 V no circuito de 20 mA

• Limite de Corrente por Sobrecarga: 23 mA

• Limitação de Corrente Incorporada: Sim

Desempenho e Precisão

• Precisão Típica: ±0,05%

• Erro Máximo: ±0,1%

• Deriva de Temperatura: Tip. 100 ppm/°C

• CMRR (50/60 Hz): >80 dB

• NMRR (50/60 Hz): >10 dB

Energia e Consumo

• Dissipação de Potência: 4,75 W

• Consumo do Modulebus +5 V: Tip. 130 mA

• Consumo Externo +24 V: Tip. 270 mA, Máx. <370 mA

Segurança e Conformidade

• Segurança Intrínseca: Sim

• Segurança Elétrica: EN 61010-1, EN 61010-2-201

• Aprovações para Locais Perigosos:

• ATEX/IECEx Zona 2 com interface para Zona 0

• cFMus Classe I, Div 2/Zona 2 com interface para Div 1/Zona 0

• Certificações Marítimas: ABS, BV, DNV, LR

Classificações Ambientais

• Temperatura de Operação: 0 a +55 °C (32 a 131 °F)

• Temperatura de Armazenamento: -40 a +70 °C (-40 a 158 °F)

• Humidade Relativa: 5–95%, sem condensação

• Temperatura Máxima Ambiente: 55 °C (com montagem vertical em MTU: 40 °C)

• Grau de Poluição: Grau 2 (IEC 60664-1)

• Proteção contra Corrosão: G3 (ISA-S71.04)

Especificações Mecânicas

• Montagem: sistema S800 (usar com TU890, TU891, TU891Z)

• Classe de Proteção: IP20 (IEC 60529)

• Código de Chaveamento: AE

• Largura: 45 mm (1,77”)

• Profundidade: 102 mm (4,01”) | 111 mm (4,37”) com conector

• Altura: 119 mm (4,7”)

• Peso: 0,2 kg (0,44 lbs.)

Normas e Conformidade

• RoHS: Diretiva 2011/65/EU (EN 50581:2012)

• WEEE: Diretiva 2012/19/EU

• EMC: EN 61000-6-2 / EN 61000-6-4

• Categoria de Sobretensão: EN 60664-1 / EN 50178

• Classe de Equipamento: Classe I (IEC 61140)
