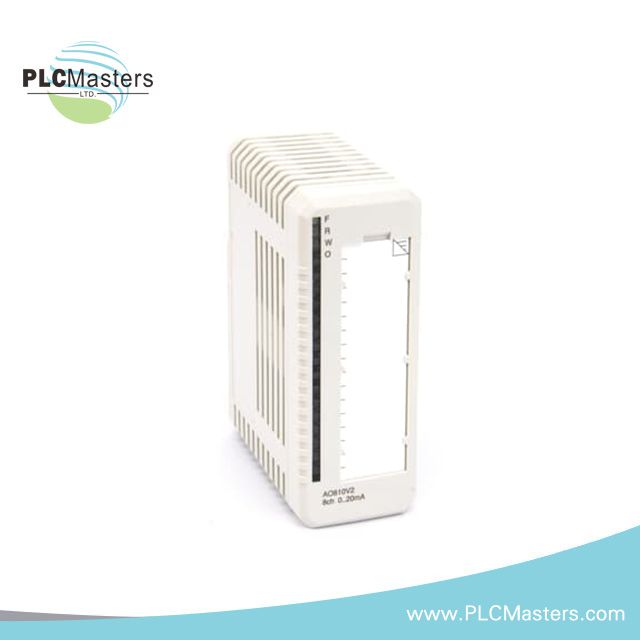

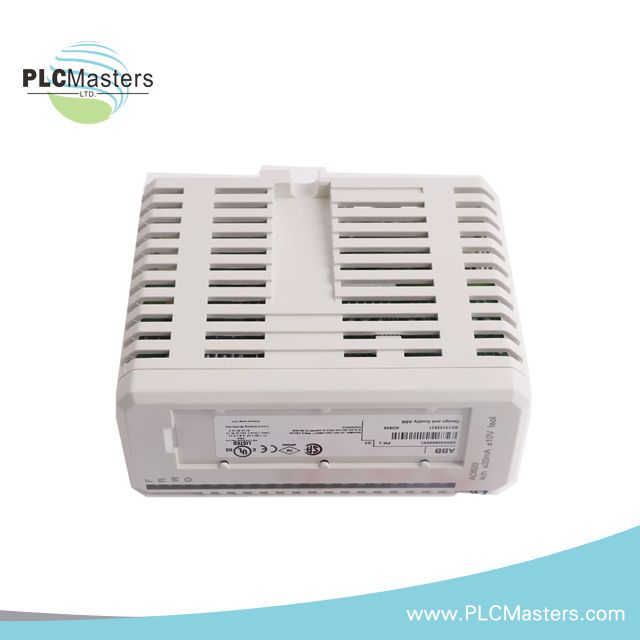

Módulo de Saída Analógica ABB AO810V2 3BSE038415R1

Visão Geral

Informação Geral

• Número do Artigo: 3BSE038415R1
• Tipo: Saída Analógica
• Especificação do Sinal: 0..20 mA, 4..20 mA
• Número de Canais: 8
• HART: Não
• SOE: Não
• Redundância: Não
• Alta Integridade: Não
• Segurança Intrínseca: Não
• Mecânica: S800

Dados Detalhados

• Resolução: 14 bits
• Isolamento: Isolado em grupo do terra
• Sub/Sobre Faixa: - / +15%
• Carga de Saída:
  • ≤ 500 Ω (alimentação ligada apenas a L1+)
  • 250 - 850 Ω (com alimentação ligada apenas a L2+)
• Erro: Máx. 0,1% a 0 - 500 ohms (corrente)
• Deriva de Temperatura:
  • Tip. 30 ppm/°C
  • Máx. 60 ppm/°C
• Tempo de Subida: 0,35 ms (PL = 500 Ω)
• Tempo de Ciclo de Atualização: ≤ 2 ms
• Limitação de Corrente: Saída limitada em corrente, à prova de curto-circuito
• Comprimento Máximo do Cabo de Campo: 600 metros (656 jardas)
• Tensão Nominal de Isolamento: 50 V
• Tensão de Teste Dielétrico: 500 V a.c.
• Dissipação de Potência: 2,3 W
• Consumo de Corrente +5 V Modulebus: Máx 70 mA
• Consumo de Corrente +24 V Modulebus: 0
• Consumo de Corrente +24 V Externo: 245 mA

Diagnósticos

• LEDs Frontais:
  • F(alha)
  • R(un)
  • A(viso)
  • O(SP)
• Supervisão:
  • Erro do Módulo: Potência de saída baixa
  • Erro do Canal: Circuito aberto (para corrente > 1 mA)
• Indicação de Estado da Supervisão:
  • Erro do Módulo
  • Aviso do Módulo
  • Erro do Canal

Ambiente e Certificação

• Marca CE: Sim
• Segurança Elétrica:
  • EN 61010-1
  • UL 61010-1
  • EN 61010-2-201
  • UL 61010-2-201
• Local Perigoso:
  • C1 Div 2 cULus
  • C1 Zona 2 cULus
  • ATEX Zona 2
• Certificação Marítima: ABS, BV, DNV, LR
• Temperatura de Operação: 0 a +55 °C (+32 a +131 °F)
• Temperatura de Armazenamento: -40 a +70 °C (-40 a +158 °F)
• Grau de Poluição: Grau 2, IEC 60664-1
• Proteção contra Corrosão: ISA-S71.04: G3
• Humidade Relativa: 5 a 95%, sem condensação
• Temperatura Máxima Ambiente: 55 °C (131 °F), para montagem vertical em MTU compacto 40 °C (104 °F)
• Classe de Proteção: IP20 segundo IEC 60529
• Condições Mecânicas de Operação: IEC/EN 61131-2
• EMC: EN 61000-6-4 e EN 61000-6-2
• Categorias de Sobretensão: IEC/EN 60664-1, EN 50178
• Classe de Equipamento: Classe I segundo IEC 61140 (terra protegido)
• Conformidade RoHS: DIRECTIVA/2011/65/EU (EN 50581:2012)
• Conformidade WEEE: DIRECTIVA/2012/19/EU

Compatibilidade

• Uso com MTU: TU810, TU812, TU814, TU830, TU833
• Código de Chaveamento: AE

Dimensões

• Largura: 45 mm (1,77”)
• Profundidade: 102 mm (4,01”), 111 mm (4,37”) incluindo conector
• Altura: 119 mm (4,7”)
• Peso: 0,18 kg (0,4 lbs.)
