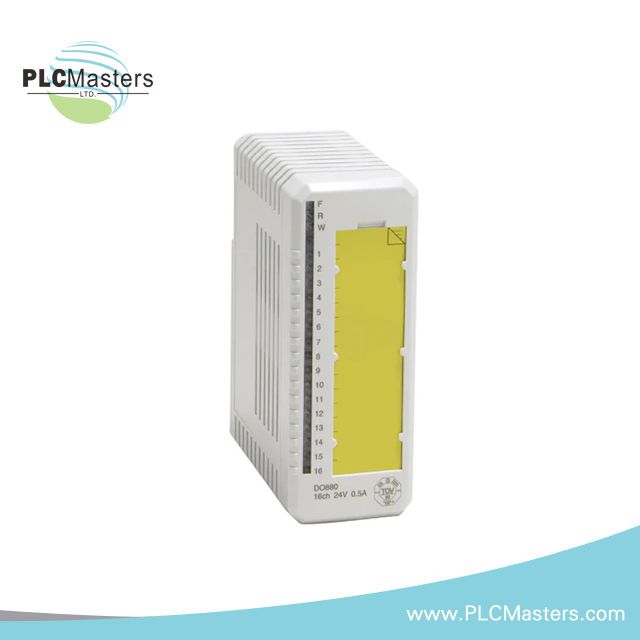

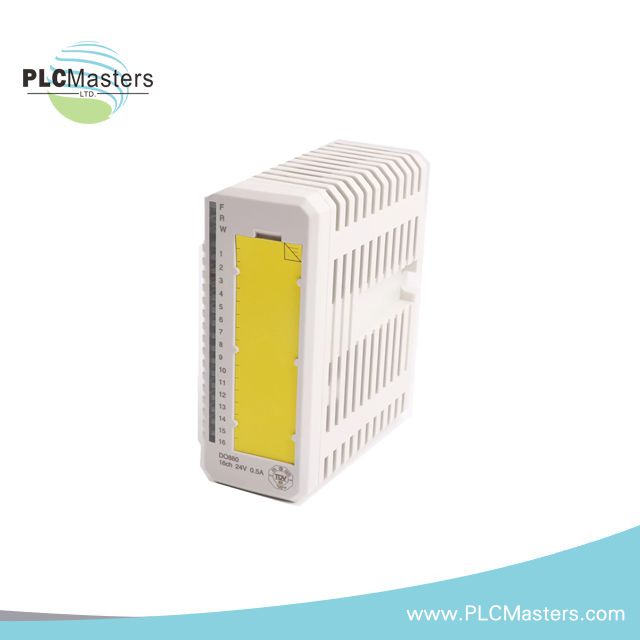

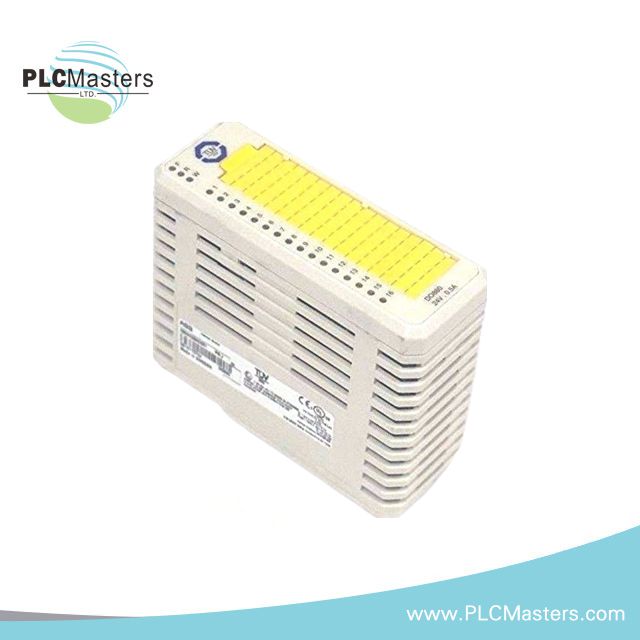

Módulo de Saída Digital ABB DO880 3BSE028602R1

Visão Geral do Produto

• Número do artigo: 3BSE028602R1
• Tipo: Saída Digital
• Especificação do Sinal: 24 V c.c. (19,2 - 32 V c.c.), 0,5 A
• Número de Canais: 16
• Tipo de Sinal: Fonte de corrente, limitação de corrente
• HART: Não
• SOE: Não
• Redundância: Sim
• Alta Integridade: Sim
• Segurança Intrínseca: Não
• Mecânica: S800

Dados Detalhados

• Isolamento: Isolado por grupo do terra
• Limitação de Corrente: Saída limitada em corrente e à prova de curto-circuito
• Comprimento Máximo do Cabo de Campo: 600 metros (656 jardas)
• Tensão Nominal de Isolamento: 50 V
• Tensão de Teste Dielétrico: 500 V c.a.
• Dissipação de Potência: 5,6 W (0,5 A × 16 canais)
• Consumo de Corrente:
  • +5 V Modulebus: 45 mA
  • +24 V Modulebus: Máx. 50 mA
  • +24 V Externo: 10 mA

Diagnósticos

• LEDs Frontais: F(alha), R(un), W(arn), Estado/Erro do Canal 1-16
• Supervisão:
  • Potência do processo por canal
  • Supervisão do circuito configurável para resistência do circuito de 50 Ω a 2 kΩ dependendo da configuração e modo de operação
• Indicação de Estado da Supervisão: Erro do módulo, Aviso do módulo, erro interno do canal

Ambiental & Certificação

• Marca CE: Sim
• Segurança Elétrica: EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
• Local Perigoso:
  • C1 Div 2 cULus, C1 Zona 2 cULus, ATEX Zona 2
• Certificação Marinha: ABS, BV, DNV, LR
• Temperatura de Operação: 0 a +55 °C (+32 a +131 °F), aprovações emitidas para +5 a +55 °C
• Temperatura de Armazenamento: -40 a +70 °C (-40 a +158 °F)
• Grau de Poluição: Grau 2, IEC 60664-1
• Proteção contra Corrosão: ISA-S71.04: G3
• Humidade Relativa: 5 a 95 %, sem condensação
• Temperatura Máxima Ambiente: 55 °C (131 °F), para montagem vertical em MTU compacto 40 °C (104 °F)
• Classe de Proteção: IP20 segundo IEC 60529
• Condições Mecânicas de Operação: IEC/EN 61131-2
• EMC: EN 61000-6-4 e EN 61000-6-2
• Categorias de Sobretensão: IEC/EN 60664-1, EN 50178
• Classe de Equipamento: Classe I segundo IEC 61140 (terra protegido)
• Conformidade RoHS: DIRECTIVA/2011/65/EN (EN 50581:2012)
• Conformidade WEEE: DIRECTIVA/2012/19/EU

Compatibilidade

• Uso com MTU: TU810, TU812, TU814, TU830, TU833, TU842, TU843, TU852
• Código de Chaveamento: FE

Dimensões

• Largura: 45 mm (1,77”)
• Profundidade: 102 mm (4,01”), 111 mm (4,37”) incluindo conector
• Altura: 119 mm (4,7”)
• Peso: 0,20 kg (0,44 lbs.)
