Descrição
Visão geral

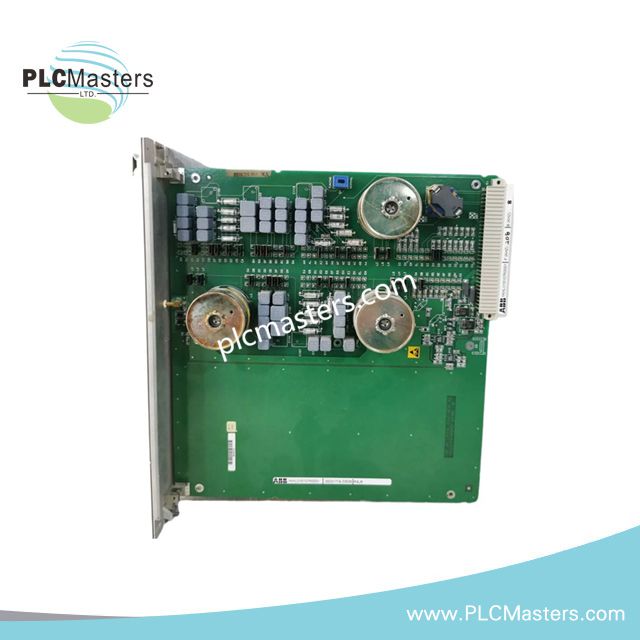

O PXRFP4LR (1KHL015107R0001) é um módulo de saída de relé de elevada fiabilidade para sistemas de controlo distribuído da ABB, incluindo as plataformas Symphony Plus, Harmony e INFI 90. Concebido para ambientes industriais exigentes, permite o controlo digital direto de dispositivos de campo, como motores, válvulas solenoides, alarmes e luzes indicadoras, proporcionando simultaneamente um isolamento elétrico robusto para maior segurança operacional.
Especificações técnicas
| Atributo | Detalhes |
|---|---|
| Número do modelo | PXRFP4LR |
| Número de peça | 1KHL015107R0001 |
| Tipo de módulo | Módulo PLC de saída de relé |
| Sistemas compatíveis | ABB Symphony Plus, Harmony, INFI 90, subsistema de E/S S800 |
| Canais de saída | 4 relés eletromecânicos |
| Configuração dos contactos | Forma A (normalmente abertos) |
| Tipo de carga | Cargas CA ou CC |
| Corrente nominal máxima dos contactos | 2 A @ 30 VCC / 250 VCA resistivos |
| Tensão de funcionamento | 24 VCC |
| Corrente máxima de saída | 0,5 A por canal |
| Interfaces de comunicação | PROFIBUS DP, Modbus RTU, EtherNet/IP |
| Dimensões (C × L × A) | 120 × 75 × 50 mm |
| Peso | 0,5 kg |
Principais características
-
Saída de relé de 4 canais para comutação direta de cargas
-
Isolamento elétrico total entre os canais de relé e os circuitos lógicos
-
Suporta dispositivos CA e CC, incluindo motores, solenóides e alarmes
-
Design compacto e robusto, adequado a condições industriais adversas
-
Integração perfeita com os sistemas ABB Symphony Plus, Harmony e INFI 90
-
Comunicação multiprotocolo: PROFIBUS DP, Modbus, EtherNet/IP
Aplicações
Este módulo é ideal para processos de automação industrial que exigem saídas de relé fiáveis. Os casos de utilização típicos incluem:
-
Controlo de pequenos motores e bombas
-
Operação de válvulas solenoides e atuadores pneumáticos
-
Acionamento de alarmes, indicadores e lâmpadas de sinalização
-
Integração em redes de sistemas de controlo distribuído (DCS) para automação de processos
Perguntas frequentes
P: O módulo pode comutar cargas indutivas?
R: Sim, foi concebido para cargas resistivas e pouco indutivas; consulte a documentação da ABB para conhecer a redução da capacidade nominal aplicável a cargas altamente indutivas.
P: O módulo permite substituição em funcionamento?
R: Não, é necessário desligar a alimentação para uma instalação ou remoção segura.
P: Existem modelos comparáveis?
R: O ABB PXRFP4LR é funcionalmente semelhante aos módulos ABB PXRFP4 e PXRFP4L, mas possui opções de isolamento e comunicação atualizadas.
