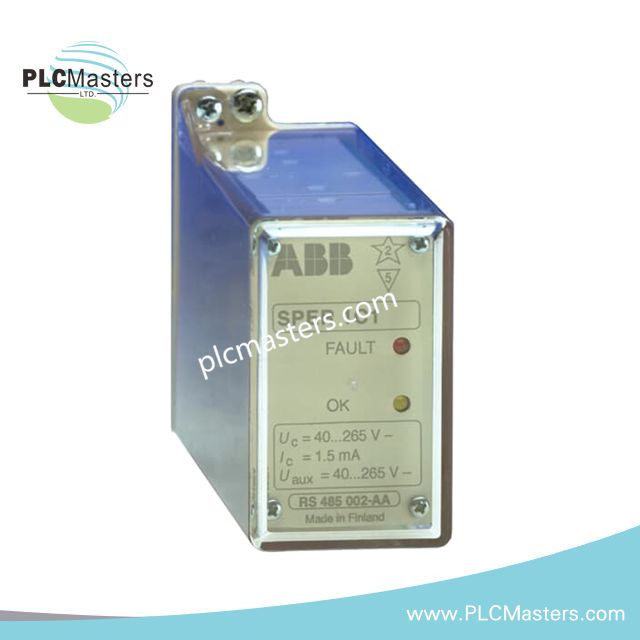

ABB SPER1C1 SPER 1C1 Relé de Supervisão do Circuito de Disparo

Descrição do Produto

O ABB SPER1C1 é um relé de supervisão de circuito de disparo concebido para monitorização contínua de circuitos de controlo críticos em instalações industriais de energia. Garante a deteção rápida de falhas nos circuitos de disparo de disjuntores, controlos de seccionadores e circuitos de sinalização, aumentando significativamente a segurança operacional e a fiabilidade do sistema. Além disso, o seu design robusto e compatibilidade com o sistema ABB COMBIFLEX permitem uma integração modular flexível em configurações complexas de quadros elétricos.

Principais Características e Destaques Funcionais

• Supervisão contínua dos circuitos de disparo e controlo para prevenir falhas inesperadas.

• Deteta prontamente contactos defeituosos, soldagem de contactos e falhas de tensão auxiliar.

• Os indicadores LED fornecem um estado operacional claro e notificações de falhas.

• Instalação flexível: versões para montagem em carril ou em superfície disponíveis.

• O tempo de operação predefinido reduz o risco de alarmes indesejados durante a operação normal.

• Supervisão escalável: múltiplos relés podem monitorizar vários ramos do mesmo circuito.

• O design mecânico robusto garante operação fiável em ambientes industriais.

Especificações Técnicas

• Intervalo de Tensão de Alimentação: 40–265 V CC

• Dimensões: 477 mm × 22,5 mm × 261 mm

• Peso: 0,875 kg

• Opções de Montagem: Montagem em calha do sistema COMBIFLEX ou alternativas de montagem em superfície (SPER 1B1 C4)

• Indicadores: LED no painel frontal e relé de saída para estado de operação

• Funcionalidade: Monitorização contínua, deteção de falhas, sinais de aviso precoce

Aplicações Típicas

• Supervisão dos circuitos de disparo de disjuntores em equipamentos de comutação de alta tensão.

• Monitorização de circuitos de controlo de disjuntores e circuitos de sinalização em subestações.

• Garantindo a fiabilidade do sistema de proteção em redes de geração e distribuição de energia.

• Integração em sistemas ABB COMBIFLEX para instalações modulares e escaláveis.

Suporte & Fiabilidade

O relé SPER1C1 oferece fiabilidade excecional, minimizando o tempo de inatividade e a manutenção. O suporte global da ABB assegura assistência técnica atempada e serviços de substituição. Verificações regulares do sistema e integração adequada mantêm a segurança e eficiência operacionais a longo prazo.

Perguntas Frequentes

P: Quantos relés SPER1C1 são necessários por circuito?
R: Normalmente, é necessário um relé por circuito. Vários relés podem monitorizar vários ramos.

P: Pode este relé ser instalado fora de um sistema COMBIFLEX?
R: Sim, estão disponíveis variantes SPER 1B1 C4 para montagem em superfície ou em calha para instalação flexível.

P: Que tipos de falhas o SPER1C1 deteta?
R: Detecta contactos defeituosos, contactos soldados e falhas de tensão auxiliar no circuito supervisionado.

P: Para que ambientes este relé é adequado?
R: É robustamente concebido para equipamentos de comutação industriais e ambientes severos de instalações elétricas.

P: Como funciona o indicador LED?
R: O LED fornece indicação visual imediata da operação do relé e falhas no circuito.
