ABB TU836V1 3BSE013237R1 Unidade de Terminação de Módulo

Visão Geral

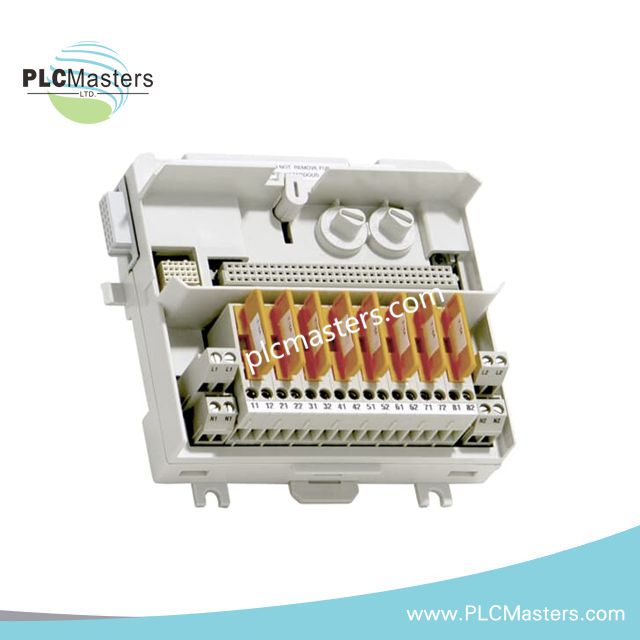

O TU836V1 3BSE013237R1 MTU suporta até 8 canais de E/S. Distribui o ModuleBus para os módulos de E/S conectados e MTUs subsequentes. Também gera endereços corretos deslocando sinais de posição de saída.

Informações Gerais

• Número do artigo: TU836V1 3BSE013237R1

• Tipo: Estendido

• Conexão: Bloco de terminais

• Canais: 8

• Tensão Máxima: 250 V

• Montagem: Ambas as direções

• Detalhe da Montagem: 55 ºC (131 °F)

• Uso com E/S: DO820, DO821

• Conexões de Processo: 16 (2 terminais por canal, 4 alimentação de processo, 4 alimentação de processo 0V)

• E/S Simples/Redundante: Simples

Dados Elétricos

• Corrente Máxima por Canal de E/S: 3 A

• Corrente Máxima na Conexão de Processo: 10 A

• Tamanhos de Fio Aceitáveis:

• Sólido: 0.2 – 4 mm²

• Flexível: 0.2 – 2.5 mm² (24 – 12 AWG)

• Torque Recomendado: 0.5 – 0.6 Nm

• Comprimento de Descascamento: 7 mm

• Tensão de Teste Dielétrico: 2000 V a.c.

Ambiente e Certificação

• Marca CE: Sim

• Segurança Elétrica: EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201

• Localização Perigosa: –

• Certificação Marinha: ABS, BV, DNV-GL, LR

• Temperatura de Operação: 0 a +55 °C (+32 a +131 °F), aprovações +5 a +55 °C

• Temperatura de Armazenamento: -40 a +70 °C (-40 a +158 °F)

• Grau de Poluição: Grau 2, IEC 60664-1

• Proteção contra Corrosão: ISA-S71.04: G3

• Humidade Relativa: 5 a 95 %, sem condensação

• Temperatura Máxima Ambiente: 55 °C (131 °F)

• Classe de Proteção: IP20 segundo IEC 60529

• Condições Mecânicas de Operação: IEC/EN 61131-2

• EMC: EN 61000-6-4, EN 61000-6-2

• Categorias de Sobretensão: IEC/EN 60664-1, EN 50178

• Classe de Equipamento: Classe I segundo IEC 61140 (terra protegido)

Dimensões e Peso

• Largura: 126 mm (5 in.) incluindo conector; 120.5 mm (4.74 in.) de borda a borda instalado

• Profundidade: 64 mm (2.52 in.) incluindo terminais

• Altura: 110 mm (4.3 in.)

• Peso: 0.26 kg (0.57 lbs)
