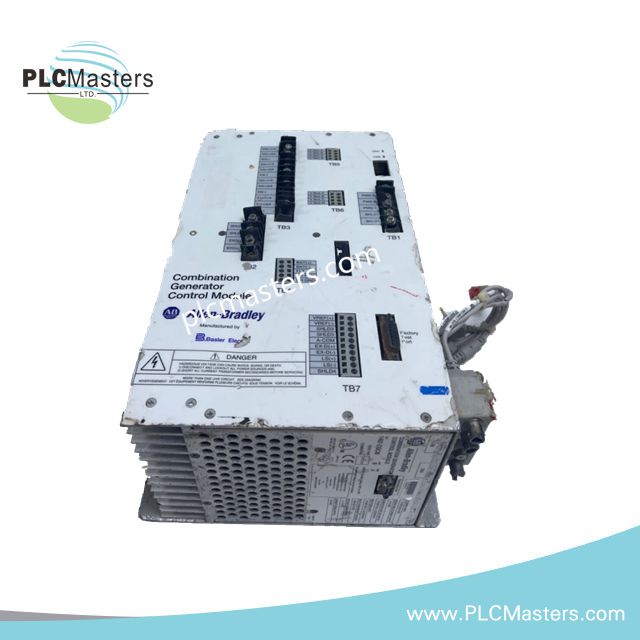

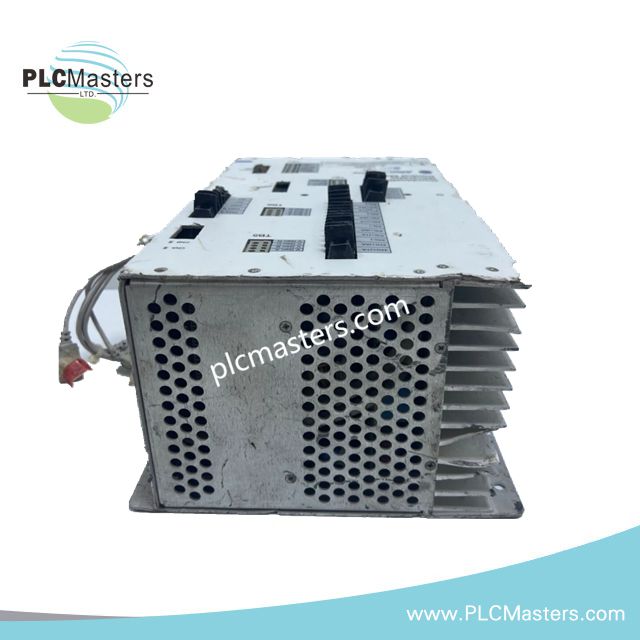

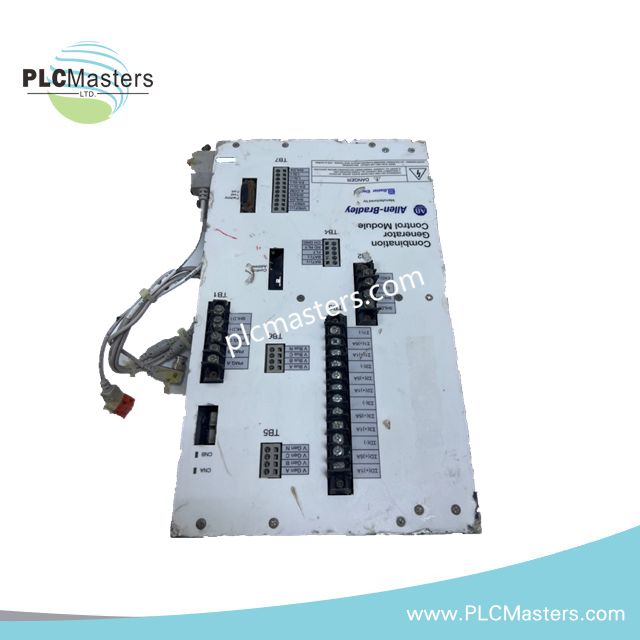

Módulo Combinado de Controlo de Gerador Allen-Bradley 1407-CGCM

Configurado para sincronização de geradores, regulação de excitação e medição de proteção em redes de controlo de energia baseadas em Logix, o Allen-Bradley 1407-CGCM (1407-CGCM Módulo Combinado de Controlo de Gerador) fornece execução elétrica direta. O módulo integra paralelismo de geradores, sincronização de disjuntores, regulação AVR e diagnóstico do sistema de energia através de lógica microprocessada embutida com capacidade de comunicação ControlNet.

Desdobramento de Sufixos & Matriz de Modelos

A documentação fornecida identifica a unidade como um modelo de configuração fixa com capacidade de comunicação ControlNet. Nenhuma matriz de sufixos adicional ou estrutura de encomenda configurável foi fornecida no material de origem.

Especificações de Hardware

Integração de Rede Determinística ControlNet

O 1407-CGCM troca o estado de sincronização, parâmetros de excitação e condições de disparo de proteção através de uma arquitetura de comunicação industrial determinística compatível com ambientes Allen-Bradley Logix. O transporte ControlNet permite a transferência cíclica dos valores de medição do gerador, permissivos de sincronização e estados do disjuntor sem dependência do comportamento não determinístico do tráfego Ethernet.

O módulo suporta paralelismo coordenado de geradores através da execução sincronizada do controlo entre os circuitos de excitação e a lógica de temporização do disjuntor. A integração com controladores Logix permite monitorização centralizada da partilha de kW, equilíbrio de potência reativa e condições de fase de sincronização durante operações de transição fechada.

Perguntas Frequentes

P: O 1407-CGCM suporta configurações redundantes de controlo de gerador?
A: A documentação do módulo refere capacidade redundante de transferência automática CGCM para sistemas que requerem caminhos alternativos de regulação do gerador durante eventos de transição do controlador ou módulo.

P: O módulo pode realizar sincronização e proteção ao mesmo tempo?
A: Sim. O CGCM executa sincronização, regulação de excitação e monitorização de proteção simultaneamente através de funções internas do microprocessador.

P: A porta RS-232 destina-se a comunicação supervisora permanente?
A: A interface RS-232 é normalmente usada para configuração, diagnóstico e acesso local de engenharia. A comunicação supervisora contínua é geralmente realizada através da interface de rede ControlNet.

Diretrizes para Instalação em Campo

Instale o módulo dentro de um invólucro industrial aterrado com separação entre a cablagem de comunicação de baixa tensão e os condutores de excitação do gerador. Os circuitos de deteção de corrente devem usar cablagem secundária de TC devidamente classificada com terminação de blindagem num único ponto de aterramento para reduzir ruído induzido.

Verifique a rotação de fase antes da comissionamento da sincronização. A sequência de fases incorreta pode causar rejeição da sincronização ou falhas no fecho do disjuntor.

Mantenha o afastamento físico entre a cablagem de comunicação ControlNet e os condutores de saída do gerador para reduzir o acoplamento EMI durante transições de carga e operações do disjuntor. Utilize cabos de comunicação serial blindados para ligações RS-232 próximas a equipamentos de excitação.

Confirme a capacidade do backplane do chassis antes da inserção do módulo, especialmente em sistemas com múltiplos módulos de comunicação ou gestão de energia de alta corrente.
