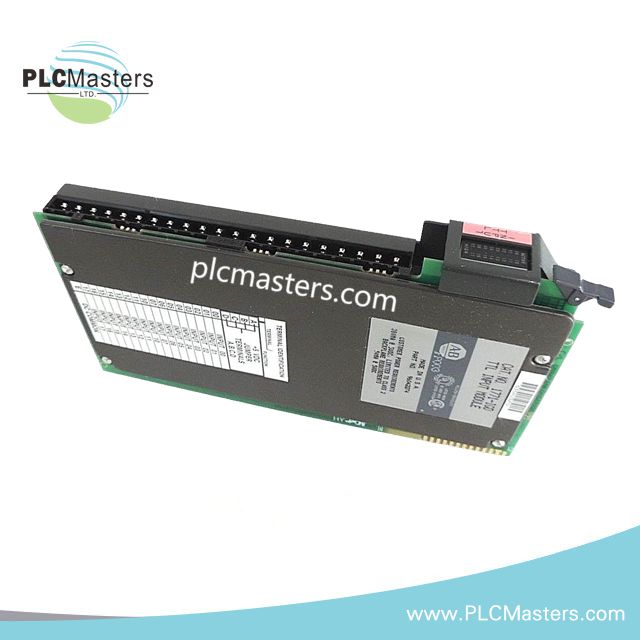

Módulo de Entrada Digital CC Allen-Bradley 1771-IGD/A
$123.00
$320.00
Descrição

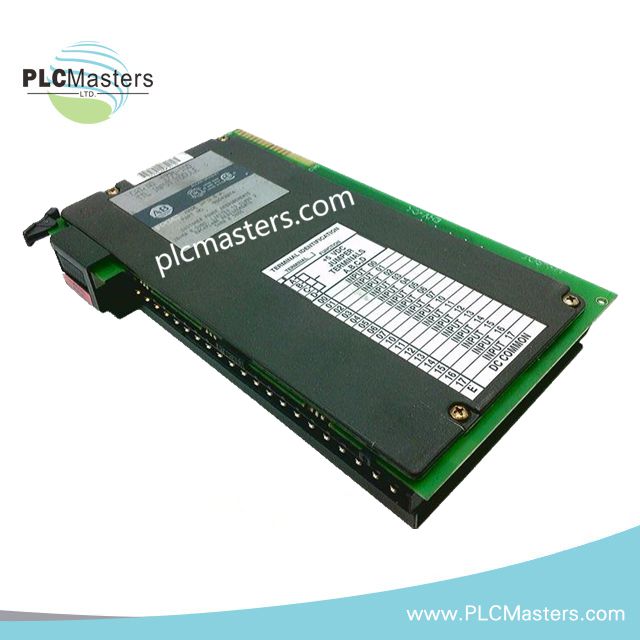

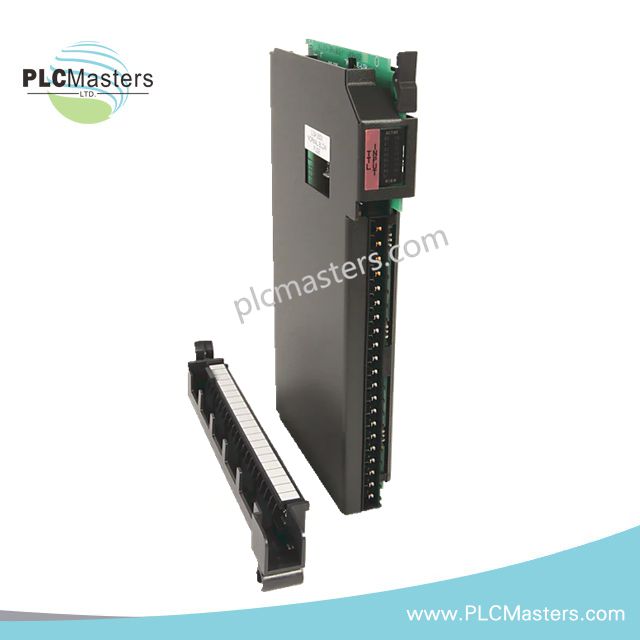

Módulo de Entrada Digital DC Allen-Bradley 1771-IGD/A
O Allen-Bradley 1771-IGD/A, também catalogado como o 1771-IGD Módulo de Entrada Digital DC, opera como um componente de hardware dedicado para aquisição de sinais discretos dentro das plataformas de chassis PLC-5 I/O. Fornece monitorização de entrada DC de 16 pontos com isolamento optoelétrico, filtragem de entrada selecionável e indicação de estado do canal para interface com dispositivos de campo.
Especificações de Hardware
| Parâmetro | Especificação |
|---|---|
| Modelo | 1771-IGD/A |
| Marca | Allen-Bradley (Rockwell Automation) |
| Origem | Estados Unidos |
| Tipo de Módulo | Módulo de Entrada Digital DC |
| Família de Produto | PLC-5 |
| Configuração de Entrada | Entradas DC sinking de 16 pontos |
| Faixa de Tensão de Entrada | 10-60 VDC |
| Tipo de Entrada Lógica | DC Digital |
| Corrente de Entrada | Aproximadamente 10 mA por canal |
| Corrente em Estado Desligado | <=2 mA |
| Tempo de Resposta | Tempo de resposta selecionável de 1 ms ou 6 ms |
| Isolamento | Isolamento optoelétrico com filtragem de entrada |
| Corrente do Backplane | 130 mA @ 5 VDC |
| Consumo de Energia | 6 W |
| Peso | 1,00 lbs |
| Dimensões | 237,5 x 183 x 55 mm |
| Temperatura de Operação | 0 a 60 °C |
| Temperatura de Armazenamento | -40 a 85 °C |
| Braço de Fiação | 1771-WH |
| Estilo de Montagem | Montagem em rack |
| Compatibilidade | Processadores PLC-5 e chassis 1771 I/O |
Processamento de Sinal de Entrada Digital PLC-5
O módulo 1771-IGD/A processa sinais discretos DC de campo através de 16 canais de entrada conectados ao sistema backplane do PLC-5. O circuito de entrada suporta filtragem de atraso selecionável para controlar o comportamento de resposta durante transições de sinal. Indicadores LED fornecem feedback do estado individual de cada canal para verificação e resolução de problemas.
A arquitetura Allen-Bradley PLC-5 utiliza comunicação I/O baseada em rack com mecanismos de transferência em bloco e troca de dados no backplane. O design do módulo suporta escalabilidade de densidade I/O dentro das configurações do chassis 1771, mantendo o manuseio isolado dos sinais do lado do campo.
Perguntas Frequentes
Q: Que tipo de sinais de campo o 1771-IGD/A pode aceitar?
A: O módulo aceita sinais discretos de entrada DC dentro da faixa de tensão especificada. Está configurado para conexão a interruptores, sensores e outros dispositivos digitais de campo.
Q: O 1771-IGD/A fornece isolamento elétrico entre as entradas de campo e o backplane do PLC?
A: Sim. O módulo utiliza isolamento optoelétrico entre os circuitos de entrada de campo e a interface do backplane do PLC-5.
Q: Qual braço de fiação é compatível com o módulo 1771-IGD/A?
A: O braço de fiação compatível é o conjunto de terminais 1771-WH.
Diretrizes para Instalação de Campo
Instale o módulo 1771-IGD/A numa ranhura compatível do chassis 1771 I/O e verifique a remoção da energia do rack antes da inserção ou remoção do módulo. Conecte a fiação de campo através do braço de fiação especificado, mantendo a separação entre os condutores de sinal de entrada e os cabos de comutação de alta tensão.
Utilize práticas adequadas de aterramento para o chassis e blindagens de cabos quando aplicável. Encaminhe a fiação de entrada DC para minimizar a exposição a fontes de interferência eletromagnética, como alimentadores de motores e circuitos de contatores. Confirme a polaridade de entrada, nível de tensão e atribuições dos terminais antes de aplicar energia de campo.
