Kit de Ferramentas de Mídia ControlNet Allen-Bradley 1786-CTK

Kit de Ferramentas de Mídia ControlNet Allen-Bradley 1786-CTK

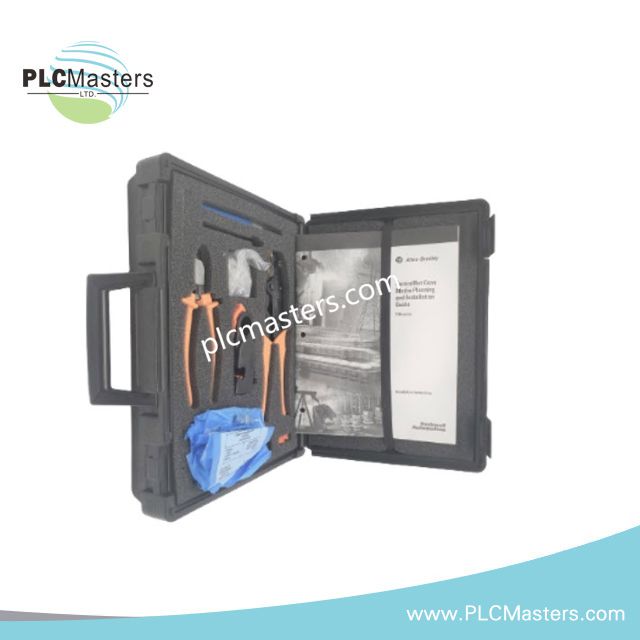

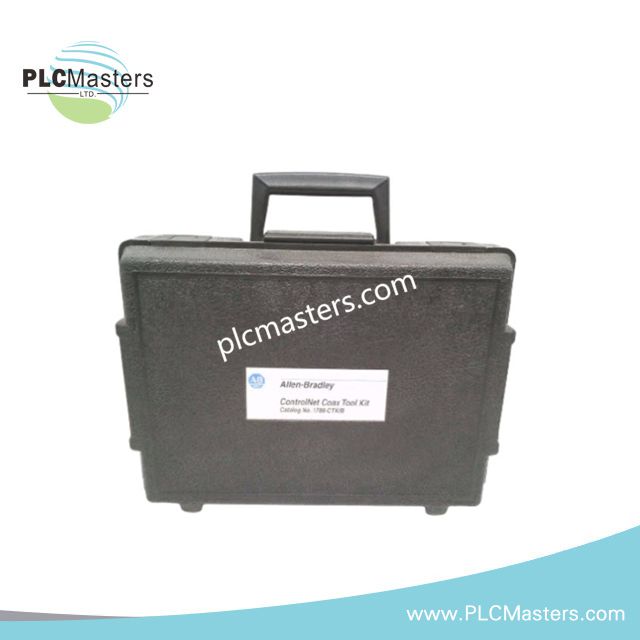

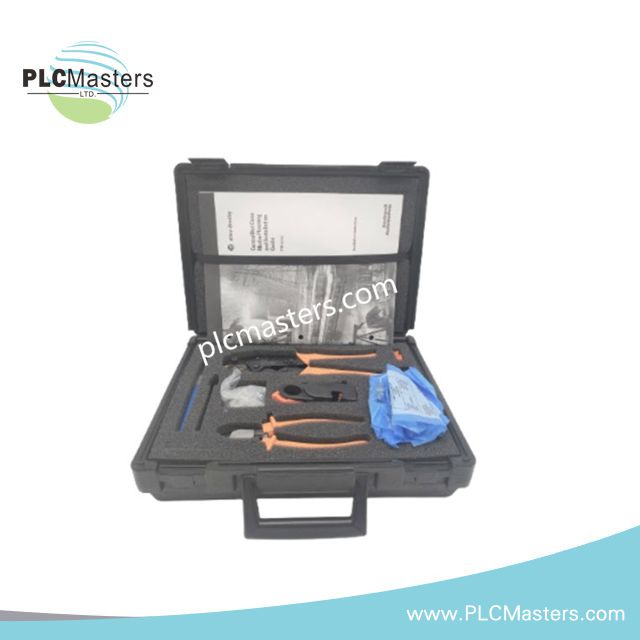

Configurado para instalação, manutenção e diagnóstico da cablagem coaxial ControlNet na infraestrutura de rede Allen-Bradley ControlLogix e PLC-5, o Allen-Bradley 1786-CTK (1786-CTK Kit de Ferramentas de Mídia ControlNet) oferece execução física/eléctrica direta.

Especificações de Hardware

Integridade da Camada de Rede Determinística

O kit de terminação de mídia física 1786-CTK regula o casamento preciso da impedância característica de 75 Ohm em segmentos de linha tronco RG-6 quad-shield, mitigando diretamente a atenuação do sinal e ondas estacionárias de alta frequência nas comunicações determinísticas do backplane coaxial ControlNet. As cassete de corte de precisão garantem profundidades exatas de corte do dielétrico e blindagem, suprimindo interferências e reflexões de sinal que degradam a entrega determinística de quadros em arquiteturas de escalamento de alta densidade de E/S.

Perguntas Frequentes

P: Por que a terminação consistente do cabo é crítica para segmentos coaxiais ControlNet?

R: O corte incorreto do cabo ou crimpagem inadequada do BNC altera a impedância característica local de 75 Ohm, causando reflexões de sinal (ondas estacionárias) que introduzem erros de quadro, jitter na rede ou queda de nós em redes determinísticas ControlNet.

P: As cassete de lâminas na ferramenta de corte de cabo são intercambiáveis entre tipos de revestimento de cabo?

R: Sim, o kit inclui duas cassete de lâminas dedicadas formatadas especificamente para cabos coaxiais RG-6 quad-shield padrão em PVC e FEP de alta temperatura, para evitar danos aos fios de blindagem durante o corte.

Diretrizes para Instalação em Campo

1. Assegure que todo o corte do cabo coaxial utilize a configuração de lâmina da cassete especificada para obter dimensões limpas de corte em três níveis, sem danificar o condutor central ou a trança externa quad-shield.
2. Mantenha a colocação rigorosa do resistor de terminação de 75 Ohm em ambas as extremidades físicas do segmento da linha tronco coaxial ControlNet para evitar reflexões de circuito aberto.
3. Aperte as conexões BNC firmemente conforme os padrões de ingressão IP67, verificando os limites mínimos do raio de curvatura no cabo RG-6 quad-shield durante o encaminhamento da linha de queda para evitar compressão mecânica do dielétrico.
