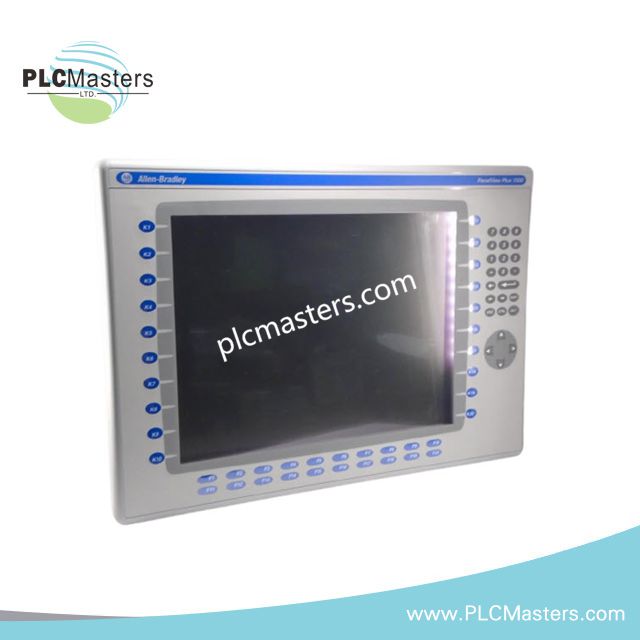

Terminal de operador Allen-Bradley 2711P-K4M20D8 PanelView Plus 6 400

Terminal de operação Allen-Bradley 2711P-K4M20D8 PanelView Plus 6 400

Configurado para entrada do operador através de teclado e comunicação de dados Ethernet/RS-232 na plataforma PanelView Plus 6, o Allen-Bradley 2711P-K4M20D8 (2711P-K4 Terminal de Operação 400) fornece uma interface LCD TFT em tons de cinzento de 3,5 pol., com resolução de 320 x 240, entrada CC e conectividade periférica Ethernet, RS-232 e USB.

Detalhamento do sufixo e matriz do modelo

Especificações do hardware

Compatibilidade com controlo industrial e firmware

O 2711P-K4M20D8 utiliza uma interface Ethernet integrada, juntamente com portas RS-232 e USB, para comunicação com dispositivos externos. Os dados fornecidos não identificam um protocolo Ethernet específico nem uma classe de rede determinística; por isso, o desempenho do protocolo deve ser avaliado em função do controlador ligado e da configuração da aplicação.

A compatibilidade do flash do firmware depende do firmware do terminal PanelView Plus 6 e do ambiente de runtime instalado. Antes de uma operação de atualização ou substituição, os ficheiros de firmware devem corresponder ao número de catálogo exato do terminal e à revisão de software aplicável. Os dados fornecidos não especificam uma revisão de firmware para esta unidade.

O terminal fornece 256 MB de RAM e aproximadamente 512 MB de memória não volátil, com aproximadamente 79 MB identificados como memória de utilizador livre nas especificações fornecidas.

Perguntas frequentes (FAQ)

P: Que intervalo de alimentação CC é especificado para o 2711P-K4M20D8?

R: As especificações fornecidas indicam um intervalo de tensão de entrada de 18-32 VCC e um intervalo de potência de entrada de 18-30 VCC. A alimentação efetiva da instalação deve manter-se dentro dos limites aplicáveis do fabricante.

P: Que entrada física do operador é fornecida?

R: O terminal utiliza um teclado com 8 teclas de função, designadas F1 a F8. A especificação do teclado fornecido é de 1 milhão de pressionamentos.

P: O terminal fornece comunicação Ethernet e RS-232 simultaneamente?

R: A configuração de catálogo identifica Ethernet e RS-232 como interfaces de comunicação integradas, sendo também fornecidas duas portas USB para periféricos.

Diretrizes de instalação no local

• Verifique o número de catálogo 2711P-K4M20D8 antes da instalação, porque as variantes PanelView Plus 6 diferem nas configurações do visor, comunicação, entradas e alimentação.
• Confirme que a alimentação externa de CC está dentro do intervalo de tensão de entrada especificado antes de energizar o terminal.
• Encaminhe a cablagem de alimentação CC separadamente dos condutores de comutação de alta tensão e da cablagem de motores de elevada corrente, sempre que possível.
• Mantenha a cablagem de comunicação afastada de fontes de interferência eletromagnética e evite encaminhá-la desnecessariamente em paralelo com condutores de alimentação.
• Ligue as blindagens dos cabos à terra de acordo com o projeto de ligação à terra aplicável ao sistema de controlo e com as normas elétricas da instalação.
• Verifique as atribuições dos pinos Ethernet e RS-232 e o tipo de cabo antes de ligar equipamento externo.
• Não ligue periféricos USB até confirmar que o dispositivo ligado é compatível com o ambiente operativo do terminal.
• Providencie espaço suficiente no painel para o acesso aos conectores e para o raio de curvatura dos cabos.
• Não substitua uma variante de catálogo PanelView Plus diferente apenas com base no tamanho físico do visor; as configurações de comunicação, alimentação e entradas também têm de corresponder.
• Os dados fornecidos contêm valores de peso contraditórios: 1,31 lb (0,60 kg) na tabela de especificações detalhadas e 1,06 lb nas notas adicionais. Verifique a unidade física ou a documentação aplicável do fabricante antes de utilizar o peso no projeto mecânico.
