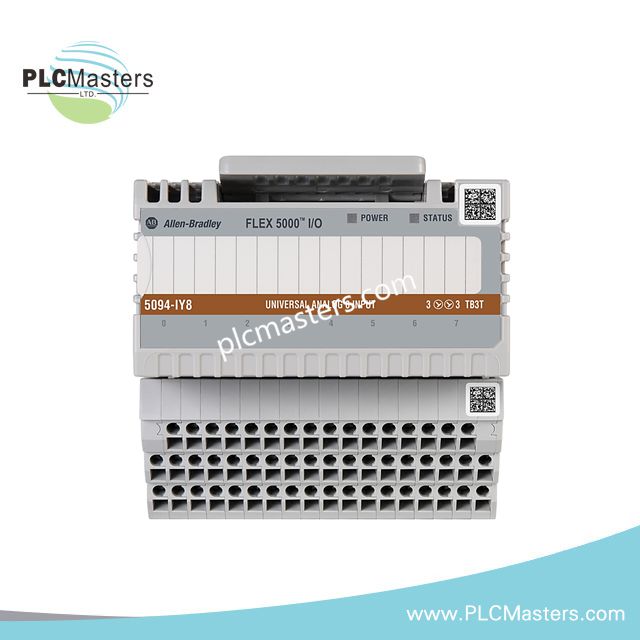

Módulo de entradas analógicas Allen Bradley 5094-IY8 FLEX 5000

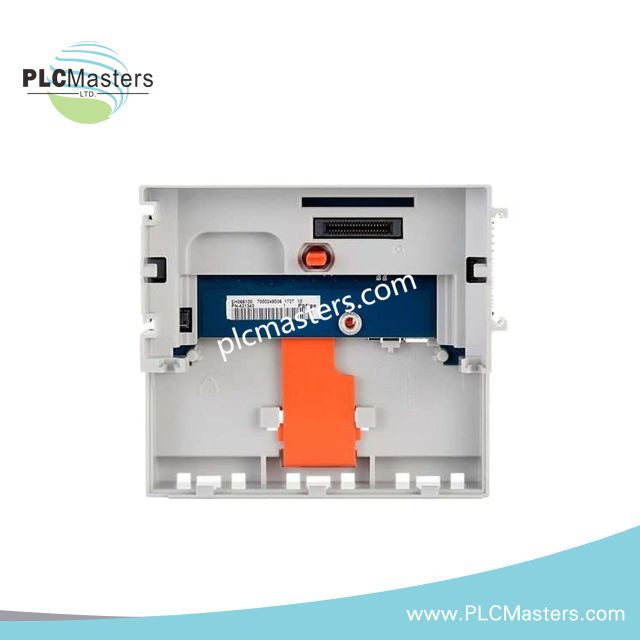

Módulo de entrada analógica Allen Bradley 5094-IY8 FLEX 5000

Configurado para a aquisição analógica de vários sinais em sistemas de E/S FLEX 5000, o Allen Bradley 5094-IY8 (5094-IY8 Módulo de entrada analógica) proporciona execução física/elétrica direta para canais de medição de tensão, corrente, RTD e termopares. O módulo suporta 8 entradas diferenciais ou de terminação simples, com conversão Sigma-Delta utilizando tecnologia ADC multiplexada de 24 bits.

Especificações do hardware

E/S determinística EtherNet/IP e integração FLEX 5000

O 5094-IY8 funciona como um módulo de aquisição analógica FLEX 5000 em arquiteturas de E/S distribuídas Allen Bradley. O módulo recebe sinais do lado de campo através de uma base de terminais separada, permitindo que a terminação da cablagem seja independente do módulo eletrónico amovível.

O módulo suporta redes determinísticas Profinet / EtherNet-IP. A arquitetura de entrada permite aumentar a densidade de E/S, disponibilizando oito canais configuráveis num formato compacto FLEX 5000. A compatibilidade do firmware segue os requisitos da plataforma FLEX 5000 suportada para a integração com o controlador.

Perguntas frequentes

P: O 5094-IY8 inclui a base de terminais da cablagem de campo?
R: Não. O módulo é fornecido sem base de terminais. É necessária uma base de terminais compatível separada para a ligação da cablagem do lado de campo.

P: Os canais de entrada podem funcionar com diferentes tipos de sinal?
R: O módulo suporta tipos de medição de tensão, corrente, RTD e termopares. A configuração dos canais depende do software do controlador e das definições do módulo.

P: Que tecnologia de conversão é utilizada para a medição analógica?
R: O módulo utiliza conversão Sigma-Delta com dois circuitos de entrada analógica ADC multiplexados de 24 bits.

Orientações para a instalação em campo

Instale o módulo na base de terminais FLEX 5000 especificada antes de ligar a cablagem de campo. Verifique se a configuração da base de terminais corresponde aos requisitos da cablagem da aplicação.

Utilize cabo de instrumentação blindado para sinais analógicos de baixo nível, incluindo circuitos RTD e de termopares. Ligue as blindagens dos cabos de acordo com o projeto de ligação à terra do armário de controlo e evite encaminhá-las em paralelo com condutores de potência de corrente elevada.

Mantenha a cablagem das entradas analógicas afastada de circuitos de comutação, cabos de motores ou fontes de ruído de alta frequência. Confirme a polaridade do sensor, a configuração dos canais e as definições da gama de sinal antes da colocação em serviço.
