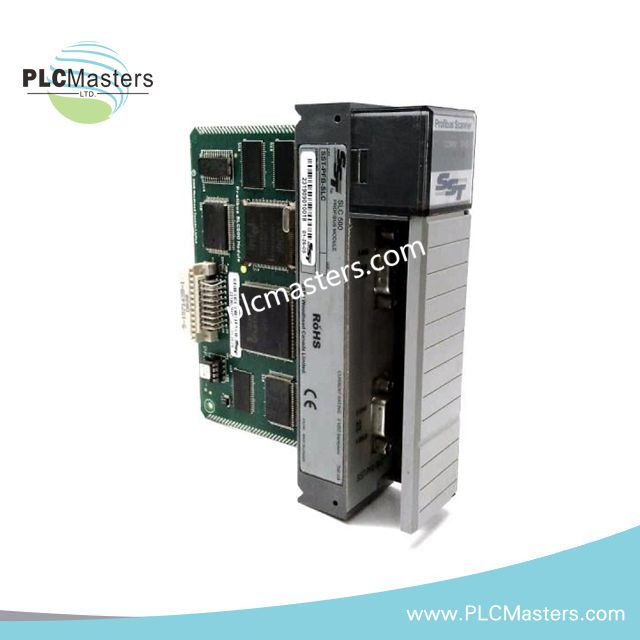

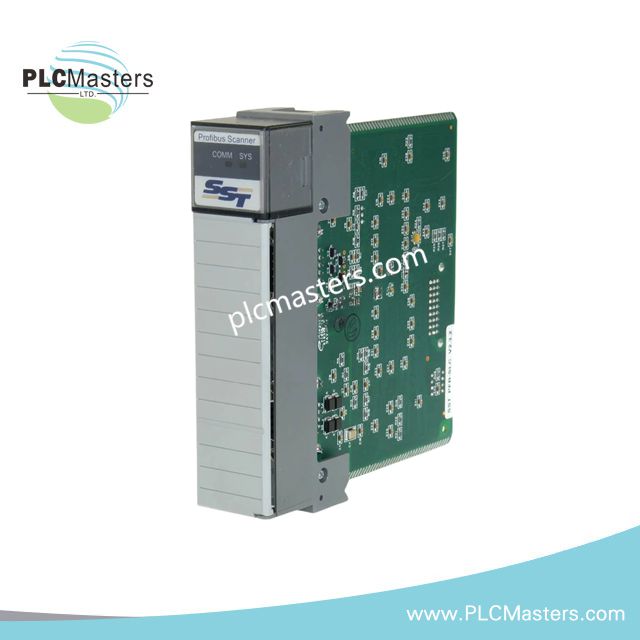

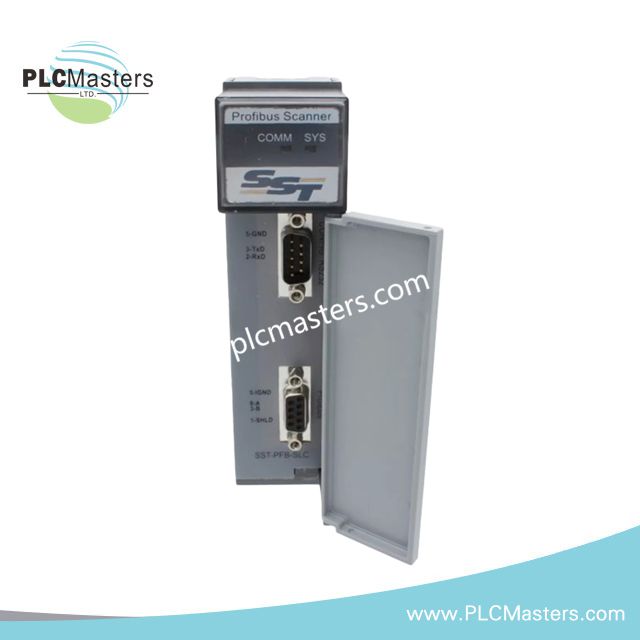

Módulo Scanner Profibus DP Allen-Bradley SST-PFB-SLC SLC 500

Descrição do Produto

O SST-PFB-SLC é um scanner de comunicação Profibus DP concebido para integração com a plataforma de controlo Allen-Bradley SLC 500. Fabricado pela SST, este módulo permite a troca de dados em alta velocidade entre o sistema PLC e dispositivos de campo distribuídos que operam numa rede Profibus.

Destina-se a ser usado com processadores SLC 5/03 e modelos posteriores, fornecendo uma interface robusta para construir arquiteturas distribuídas ou remotas de I/O. O módulo atua como mestre de rede, varrendo continuamente até 96 dispositivos escravos e gerindo a comunicação cíclica de I/O na rede de campo.

O SST-PFB-SLC suporta uma ampla gama de velocidades de transmissão, tornando-o adaptável a diferentes configurações de rede Profibus e instalações legadas. Também fornece informações detalhadas de diagnóstico para monitorização ao nível do sistema e do dispositivo, melhorando a eficiência na resolução de problemas em sistemas de controlo complexos.

Principais Especificações Técnicas

Comunicação & Rede

• Protocolo de rede: Profibus DP

• Taxas de baud suportadas: 9,6 kbps a 12 Mbps

• Número máximo de dispositivos escravos: até 96 nós

• Capacidade de I/O por escravo: 244 bytes de entrada / 244 bytes de saída

• Capacidade total de I/O: até 1000 palavras de entrada / 128 palavras de saída

• Ferramenta de configuração: software de configuração SST Profibus

Interfaces

• Portas de Comunicação:

• 1 × porta Profibus DP

• 1 × porta de configuração RS-232

• Compatibilidade de cabos: suporta uma ampla gama de cabos Profibus blindados e industriais

Compatibilidade do Sistema

• Suporte ao controlador: SLC 5/03 e posteriores

• Slot de instalação: qualquer slot SLC 500 exceto o slot 0

• Interface do backplane: compatível com chassis SLC 500

Características elétricas

• Consumo de corrente do backplane: 700 mA a 5 VDC

• Alimentação do módulo: 5 VDC via backplane

Diagnóstico & Indicadores

• LED de estado do sistema

• LED de estado da rede

• Relatório de diagnóstico ao nível do escravo

• Contadores de diagnóstico mestre DP

• Diagnóstico de comunicação FDL

Dados Mecânicos

• Tipo de módulo: módulo de comunicação de slot único

• Montagem: montagem em chassis SLC 500

• Peso: 0,55 lbs

Funcionalidades Principais

• Capacidade de varredura mestre Profibus DP

• Suporta arquiteturas de I/O distribuídas de alta densidade

• Diagnóstico de rede em tempo real e reporte de falhas

• Configuração flexível da taxa de baud para ambientes de rede mistos

Aplicações

• Sistemas de I/O distribuídos em linhas de fabrico

• Automação de processos que requer integração Profibus

• Controlo de máquinas com dispositivos remotos de campo

• Integração retrofit de redes Profibus em sistemas SLC

Perguntas Frequentes

P: Quantos dispositivos este módulo pode gerir numa rede Profibus?
R: Suporta até 96 dispositivos escravos por segmento de rede.

P: Suporta comunicação Profibus de alta velocidade?
R: Sim, suporta taxas de transmissão até 12 Mbps.

P: Pode ser usado com todos os processadores SLC?
R: É compatível com processadores SLC 5/03 e posteriores.
