Placa de controlador de vídeo GE DS3800HVDB1K1G Mark IV

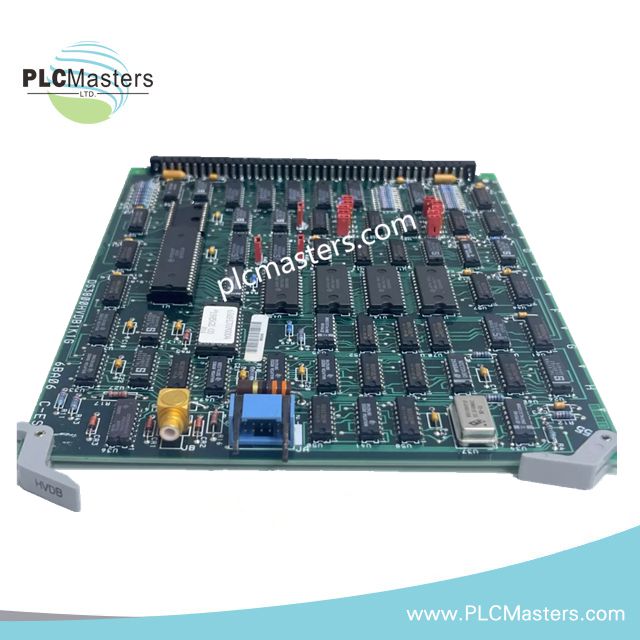

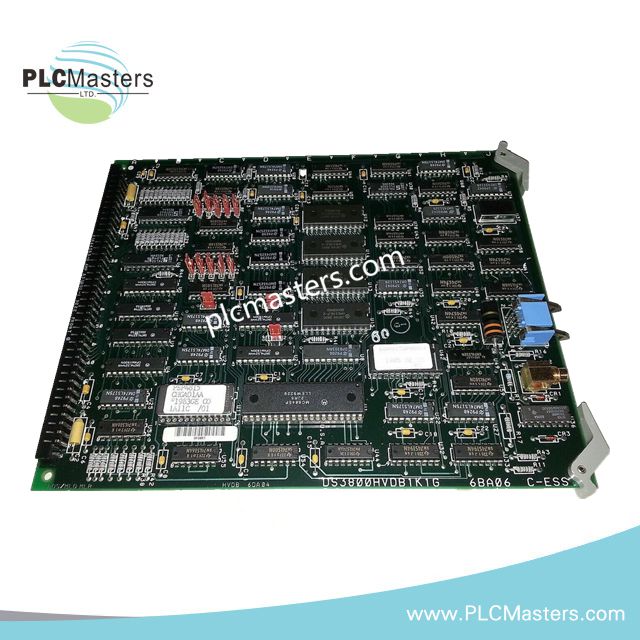

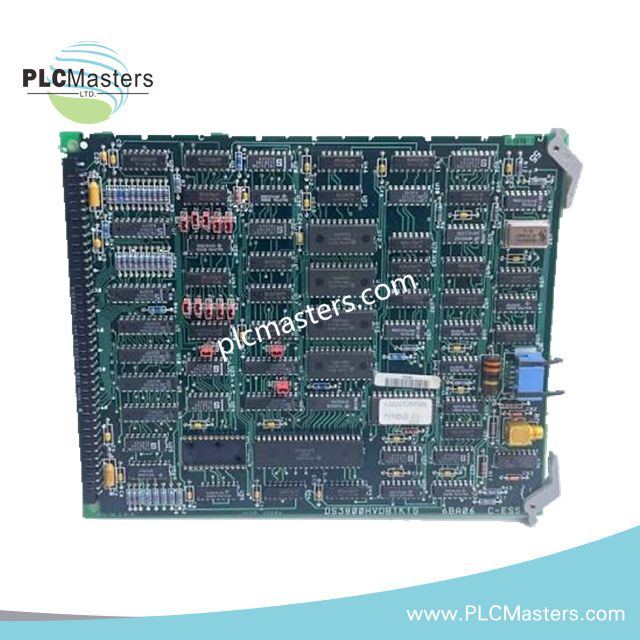

A GE DS3800HVDB1K1G é uma placa de controlo de vídeo da série Mark IV DS3800. A placa tem um conector modular, alavancas de retenção, um conector de 20 pinos, vários módulos de memória programáveis e 15 jumpers. A sua disposição física permite a instalação no conjunto de acionamento, enquanto os dispositivos de memória armazenam código associado ao processamento do acionamento.

Disposição da placa e ligações

A placa utiliza um conector modular numa extremidade e alavancas de retenção na outra. Entre as alavancas de retenção encontra-se um conector de 20 pinos. Estas características ajudam a identificar a placa e os respetivos pontos de ligação durante a inspeção ou a substituição.

A placa também contém 15 jumpers. As respetivas funções e posições necessárias não estão documentadas nas informações fornecidas, pelo que as definições dos jumpers devem ser verificadas com base na configuração do sistema instalado, e não deduzidas.

Módulos de memória e firmware

Os módulos de memória programáveis integrados armazenam firmware ou outro código associado ao processamento do acionamento. A descrição fornecida indica que a memória pode ser atualizada eletronicamente sem retirar os módulos dos respetivos encaixes.

Ao substituir uma placa avariada, poderá ser necessário transferir os módulos de memória existentes para a placa de substituição, caso a configuração necessária dependa deles. Confirme o conteúdo da memória, a disposição dos encaixes e a configuração da placa antes de retirar ou instalar componentes.

Especificações técnicas

Considerações sobre a substituição

Antes de instalar uma placa DS3800HVDB1K1G de substituição, confirme o número de peça completo e a revisão da placa com base no hardware instalado. A disposição dos conectores, por si só, não comprova a compatibilidade com outras variantes DS3800.

Se a placa de substituição for fornecida sem módulos de memória, determine se é necessário transferir os módulos originais. Sempre que aplicável, mantenha as posições originais dos módulos e as definições dos jumpers, e confirme a configuração necessária antes de voltar a colocar o acionamento em serviço.

Perguntas frequentes

P: Qual é a função da GE DS3800HVDB1K1G?

R: É identificada como uma placa de controlo de vídeo da série Mark IV DS3800. Os conectores integrados, os módulos de memória programáveis e os jumpers são as características de hardware documentadas relevantes para a identificação e a manutenção.

P: É necessário retirar os módulos de memória para atualizar o respetivo conteúdo?

R: A descrição fornecida indica que as atualizações eletrónicas podem ser realizadas sem retirar os módulos dos respetivos encaixes. O procedimento de programação suportado e o equipamento necessário não estão especificados.

P: O que deve ser verificado ao substituir esta placa?

A: Verifique o número de modelo completo, a disposição dos conectores, os requisitos dos módulos de memória e a configuração dos jumpers. Não presuma que outra revisão da placa DS3800 seja intercambiável sem informações de compatibilidade que o comprovem.
