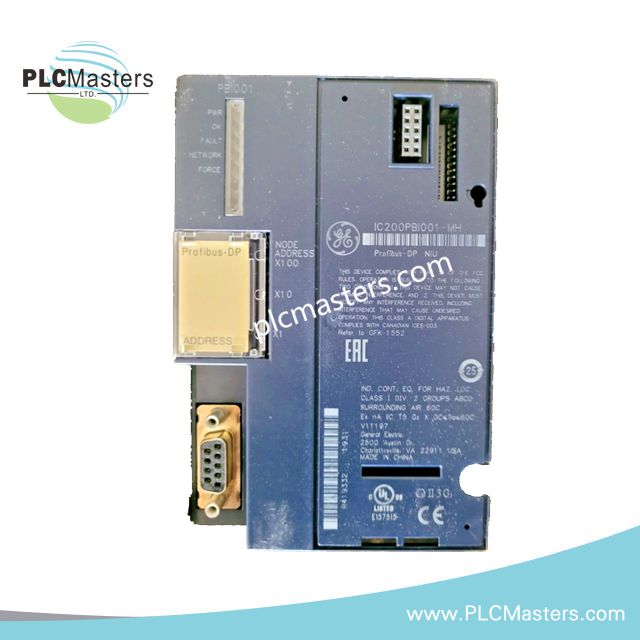

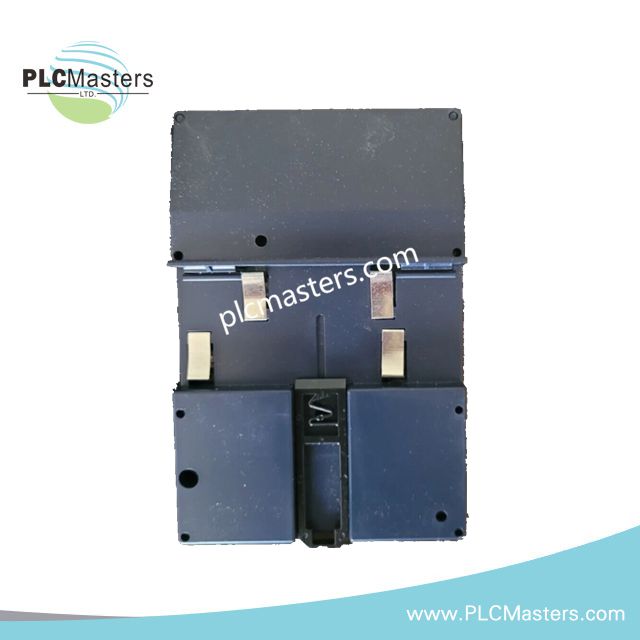

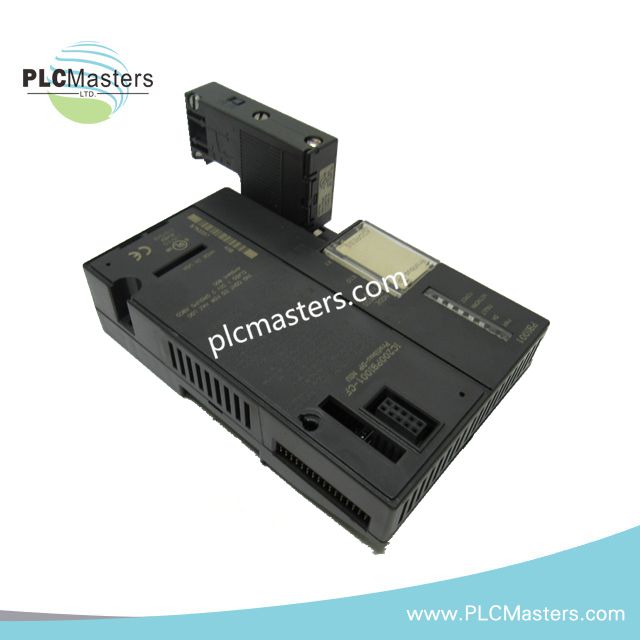

Módulo de Interface de Rede Profibus-DP GE IC200PBI001-MH

Visão Geral

O GE IC200PBI001-MH é um módulo de interface de rede Profibus-DP da série VersaMax. Liga PLC GE Fanuc a redes Profibus-DP para comunicação rápida e fiável. O módulo gere o processamento local para sistemas distribuídos de E/S, melhorando o desempenho e reduzindo a carga do controlador. Suporta troca de dados em alta velocidade e diagnósticos robustos para ambientes de automação industrial.

Especificações Técnicas

• Modelo: IC200PBI001-MH

• Tipo: Módulo de Interface de Rede Profibus-DP

• Série: GE Fanuc VersaMax

• Função: Permite a comunicação entre PLCs VersaMax e dispositivos escravos Profibus-DP

Características de Comunicação

• Protocolo: Profibus-DP (Periféricos Descentralizados)

• Suporte de Velocidade de Baud: 9,6 kbps a 12 Mbps, deteção automática

• Tipo de Conector: DB9 fêmea para cabo Profibus-DP

• Intervalo de Endereços: 0–126, configurável

• Máximo de Dispositivos Suportados: Até 125 dispositivos escravos

• Processamento Local: Cada pacote de E/S inclui uma placa processadora QNX

• Algoritmos Locais: Processa sinais dos sensores antes de enviar ao controlador principal

Características Elétricas

• Alimentação: Via backplane VersaMax

• Consumo de Corrente do Backplane: Aproximadamente 100 mA a 5 VDC

• Monitorização a Bordo: Sensor de temperatura para verificações ambientais

Indicadores

• LEDs: OK (estado do módulo), BF (falha no barramento), SF (falha do sistema) e indicadores de atividade de comunicação

Especificações Físicas e Ambientais

• Dimensões: 110 mm × 66,8 mm × 50 mm

• Peso: 0,29 lbs

• Montagem: Trilho DIN ou montagem em painel

• Temperatura de Funcionamento: 0°C a 60°C

• Temperatura de Armazenamento: -40°C a 70°C

• Humidade: 5% a 95% sem condensação

Características Adicionais

• Endereço de Rede: 1–125

• Taxa de Dados da Rede: 9,6 K baud a 12 M baud

• Dados de Diagnóstico do Utilizador: 5 bytes

• Módulos de E/S Suportados: Até 64

• Consumo de Corrente: 250 mA

• Conector: D-sub de 9 pinos
