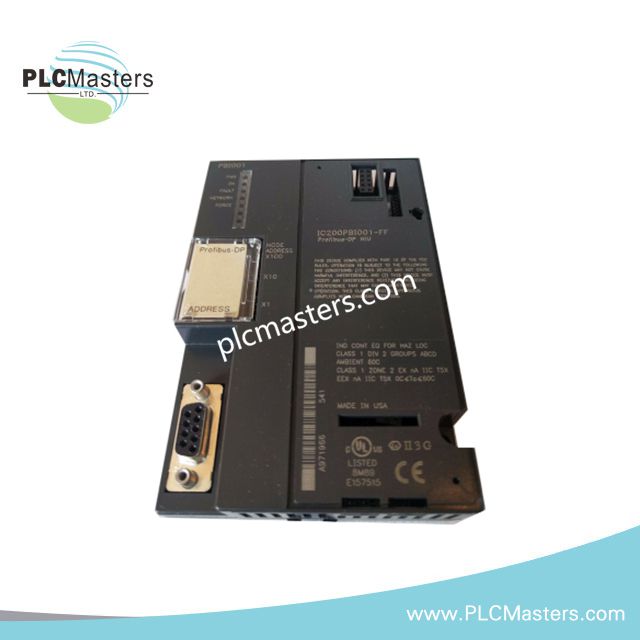

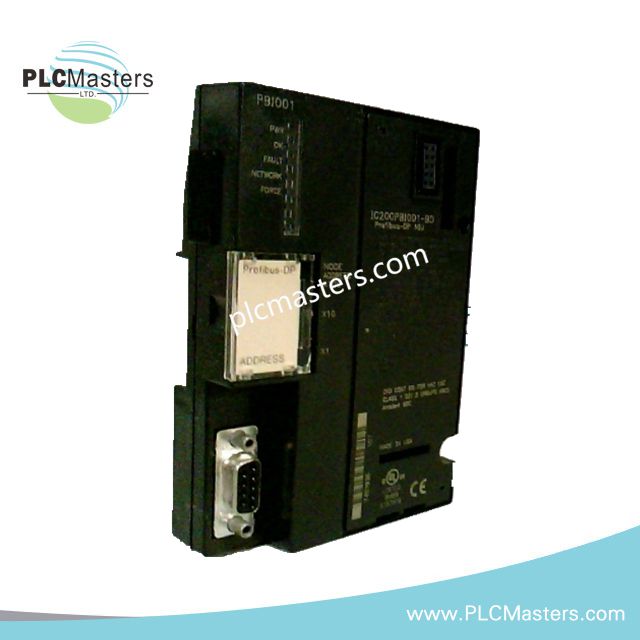

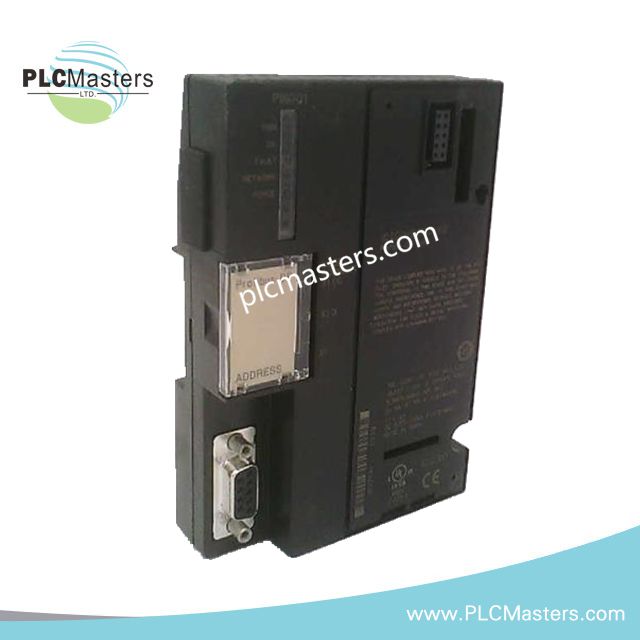

Módulo de Interface de Rede Profibus-DP GE IC200PBI001

Visão Geral

O GE IC200PBI001 é um Módulo de Interface de Rede Profibus-DP da série VersaMax. Liga sistemas PLC VersaMax a redes de campo Profibus-DP. Este módulo permite comunicação contínua com I/O distribuído e dispositivos de campo inteligentes. Suporta até 125 dispositivos escravos e assegura uma troca de dados rápida e fiável. O design compacto permite montagem em calha DIN ou painel em ambientes industriais. LEDs fornecem indicadores claros do estado do módulo, atividade do campo e diagnósticos de comunicação.

Especificações Técnicas

Comunicação

• Protocolo: Profibus-DP (Periféricos Descentralizados)

• Taxa de Baud: 9,6 kbps a 12 Mbps, deteção automática

• Conector: D-sub de 9 pinos (DB9) fêmea

• Máximo de Dispositivos Suportados: 125 dispositivos escravos

• Endereço de Rede: Configurável de 1 a 125

• Dados I/O: Até 375 bytes no total, 244 bytes máximo de entrada ou saída

• Dados de Diagnóstico do Utilizador: 5 bytes

Elétrico & Energia

• Fonte de Alimentação: Via backplane VersaMax

• Consumo de Corrente: +5V @ 250 mA, +3,3V @ 10 mA

• Número de Módulos I/O: 64 (até 8 racks, 8 módulos por rack)

Indicadores

• LED de Energia: Indica a alimentação do módulo

• LED OK: Indica o estado do módulo

• LED de Falha: Sinaliza falha do módulo

• LED de Rede: Indica o estado da rede Profibus

Físico & Ambiental

• Dimensões: 110 mm × 66,8 mm × 50 mm

• Peso: 0,29 lbs

• Montagem: Trilho DIN ou montagem em painel

• Temperatura de Funcionamento: 0°C a 60°C

• Temperatura de Armazenamento: -40°C a 70°C

• Humidade: 5% a 95% sem condensação
